GM6403A 是同步3A降壓DC/DC電源模塊，以“超小尺寸 + 超高集成”為核心亮點，內部已完整集成功率開關管、電感、bootstrap 電容及補償網絡等關鍵元器件，無需額外搭配磁性元件，實現客戶“零磁性設計”?？商娲鶰PM3630、 MPM3620、MPM3610、MPM3606 、MPM3610A、MPM3620A等芯片。

一、產品介紹

該模塊具備卓越的寬壓適應與功率處理能力，輸入電壓覆蓋3.4V 至 42V，可直接將高電壓總線轉換為 0.8V、1V、3.3V、5V、12V 等標準電壓，精準匹配微處理器、FPGA/ASIC、多類傳感器、通信模塊及電池管理的供電需求。

模塊采用 1.4MHz 固定開關頻率與內部補償峰值電流模式控制，兩大技術加持下，不僅實現快速瞬態響應，更在極小體積內達成95%峰值轉換效率；即便在 3.4V 至 42V 寬輸入電壓區間，仍能保持優異的輸入電壓調整率與負載調整率。

針對不同應用場景，GM6403A 提供靈活工作模式：低噪聲強制連續模式，滿足對電源紋波敏感的系統供電需求；輕載省電模式，為輕載場景優化能效。同時，模塊內置豐富保護與輔助功能，包括電源良好檢測、輸出過壓保護、短路保護、熱關機，支持100%占空比工作，且結溫范圍覆蓋- 40℃至+ 125℃，確保極端溫度下穩定運行。

高度集成設計大幅減少外部組件數量與尺寸，降低客戶設計復雜度與制造風險，顯著縮短產品研發周期，尤其適配快速迭代項目。

二、產品特性

• 寬輸入電壓：3.4V 至 42V
• 輸出電壓：低至 1V 或 0.8V
• 連續輸出電流：3A
• 溫度范圍：結溫 - 40℃至 + 125℃
• 開關頻率：1.4MHz（支持 1MHz 至 2MHz 同步）
• 核心集成：內置電感、補償網絡、bootstrap 電容
• 輔助功能：輸出軟起動與跟蹤、電源良好檢測
• 工作模式：支持輕載省電模式 / 強制開關模式
• 封裝規格：20 引腳 3mm×5mm×1.6mm QFN 封裝

三、產品應用

GM6403A 憑借寬壓、高效、小尺寸及高集成特性，廣泛適配多領域場景

• 工業電源：滿足工業設備多電壓軌供電需求
• 醫療影像設備：低噪聲特性適配高精度影像設備供電
• 電信應用：適配電信設備分布式電源架構
• 空間受限場景：小尺寸設計適配緊湊型設備
• 分布式電源系統：高效轉換滿足分布式供電能效要求

四、核心優勢

1.超高集成度，極簡 BOM

內部集成功率 MOSFET、電感、補償網絡、bootstrap 電容，僅需輸入 / 輸出電容 + 兩顆反饋電阻即可工作，實現“零磁性設計”，大幅簡化電路設計。

2.寬輸入/寬輸出，覆蓋多軌

3.4V 至 42V 寬輸入電壓，兼容多類供電場景；輸出從 0.8V/1V 起調，最高支持 20V，可匹配絕大多數低壓負載需求，且支持 3A 連續輸出電流。

3.高效低耗，性能優異

典型工況效率達 93%，峰值效率高達 95%；1.4MHz 固定開關頻率配合快速瞬態響應，兼顧能效與供電穩定性。

4.設計與制造風險低

內置電感、補償網絡等，消除磁性元件選型、環路穩定調試、PCB 布板等常見痛點；縮短研發周期，適配快速迭代項目。

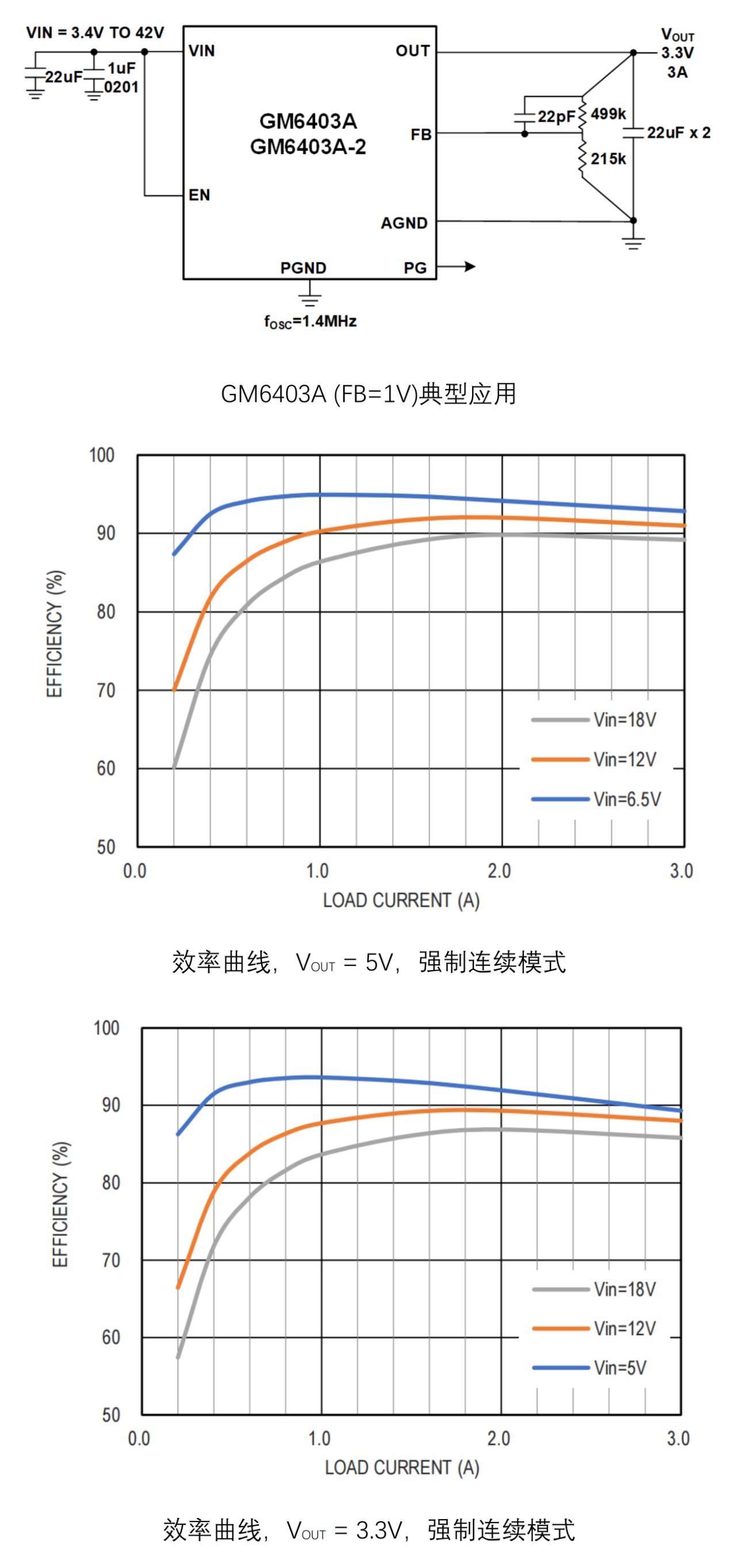

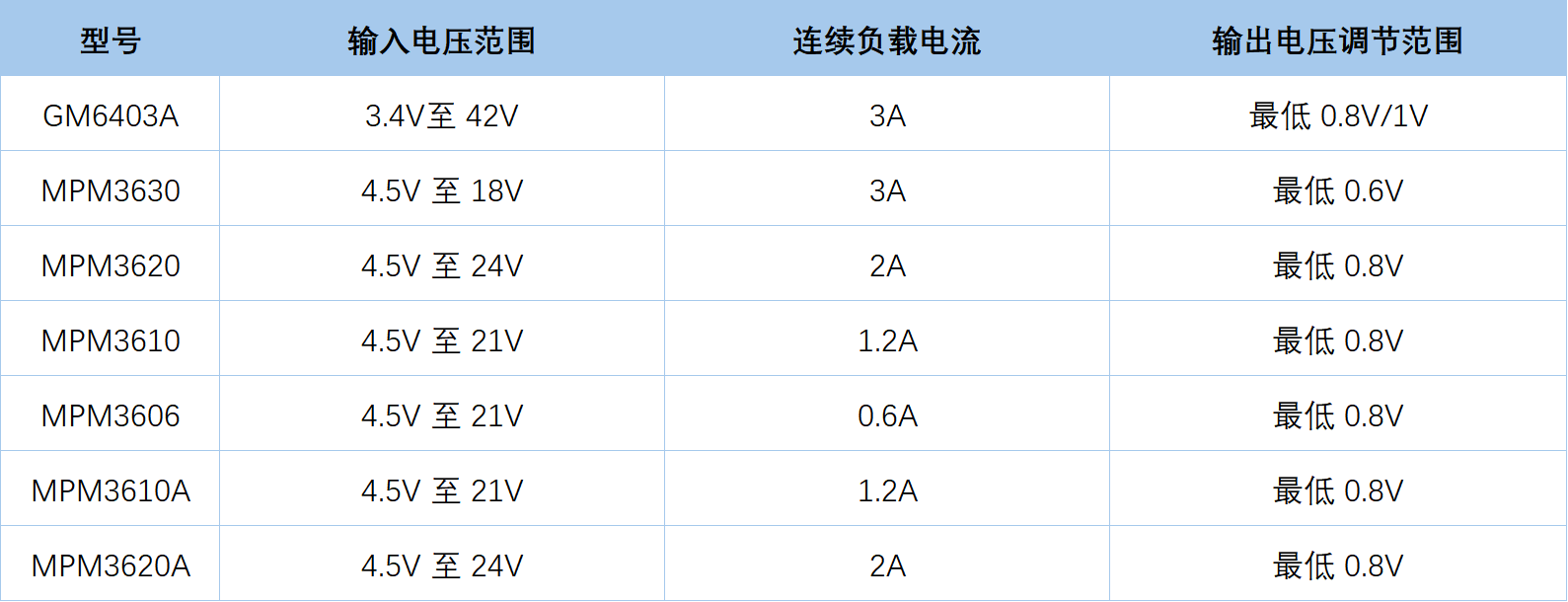

五、pin to pin 可替換 產品

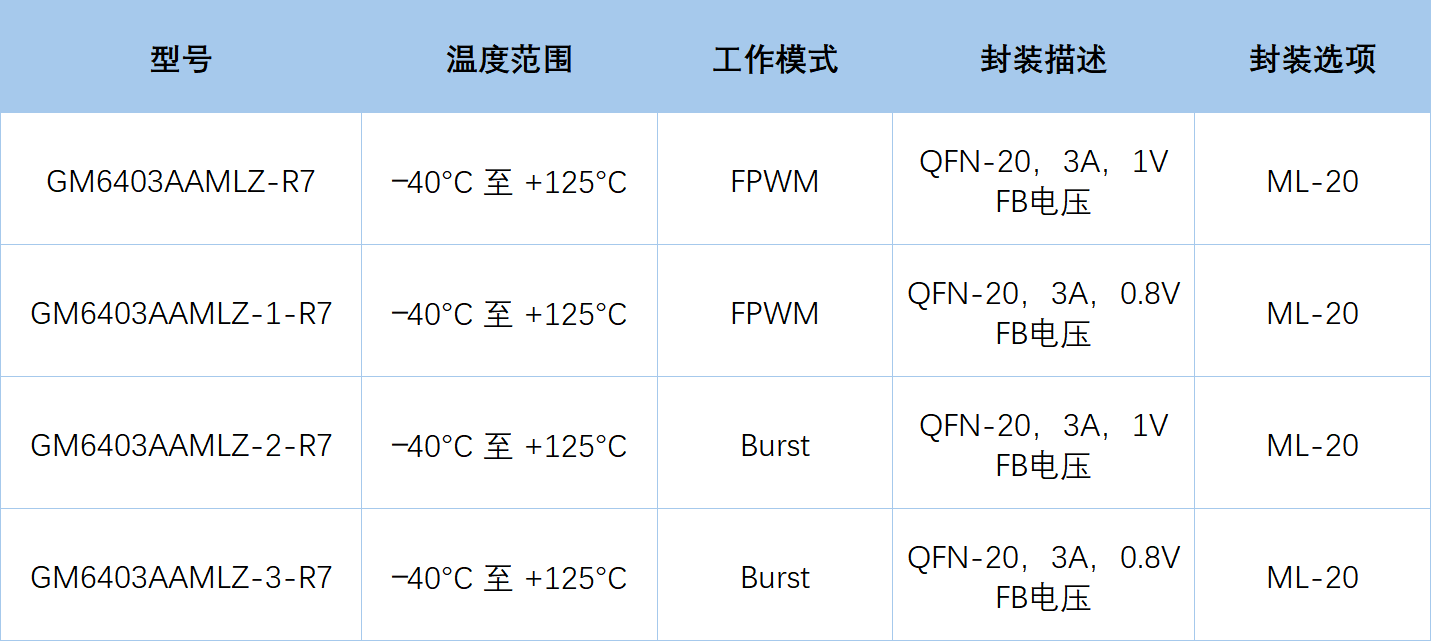

六、訂購指南

想提前了解更多內容，歡迎關注“共模半導體”微信公眾號~
