突破大功率電源能效壁壘！南芯 SC3201：多模式 PFC 控制器的五大核心優勢

在 USB-PD 充電器、工業通信電源、電動工具充電器、LED 驅動器等中大功率應用場景中，功率因數低、總諧波失真（THD）高、全負載效率不均、待機功耗大、保護機制不完善等問題，成為電源系統設計的核心痛點。作為大功率電源的 “能效優化核心”，PFC 控制器的功率因數校正能力、多負載適配性、能效水平與集成兼容性，直接決定了終端產品的能源利用率、電網兼容性與運行穩定性。

為解決中大功率電源 PFC 設計的多重難題，作為南芯一級代理商，佰祥電子本期為您深度解析一款專為升壓變換器打造的高效 PFC 控制器 —— 南芯 SC3201。它以原生集成多模式控制 + 谷底開關 + 全面保護的一體化設計，憑借五大核心優勢，成為中大功率電源 PFC 設計的標桿級器件。

一、原生集成：一體化架構設計，適配多場景 PFC 需求

SC3201 并非簡單的控制模塊拼接，而是立足于中大功率電源全場景需求的一體化原生架構設計。它將多模式 PFC 控制核心、谷底檢測電路、0.5A/-1.2A 強驅動模塊、全維度安全保護電路四大核心模塊高度集成于一顆芯片，在 SOT23-6 緊湊型封裝內實現了高功率因數校正、全負載高效運行、強驅動能力與高可靠性保障的四重平衡，無需額外搭配輔助繞組與復雜外圍電路，即可為升壓變換器提供一站式、高集成度的 PFC 解決方案。

二、五大核心技術亮點，破解 PFC 設計痛點

作為 9-30V 寬壓輸入的高效 CrM Boost PFC 控制器，SC3201 以差異化的集成設計與高性能表現，針對性解決傳統 PFC 方案功率因數低、THD 高、效率不均、外圍復雜、安全性差等痛點，核心參數為 9-30V 寬壓輸入、320KHz 最大頻率、支持 CrM/DCM/Burst 多模式，功率因數接近 1，成為中大功率電源 PFC 設計的優選器件。

1. 多模式智能控制，全負載高效適配

面對不同負載場景的能效需求，SC3201 以智能模式切換構筑高效基礎：
（1）重載 / 滿載時運行于臨界導通模式（CrM），開關損耗低，功率因數校正效果優異，滿足大功率輸出時的能效要求；
（2）中輕載時自動切換至斷續導通模式（DCM），搭配谷底開關與頻率折返技術，進一步降低開關損耗，提升輕載效率；
（3）空載時進入 Burst 模式，大幅降低待機功耗，同時具備噪聲免疫特性，有效抑制音頻噪聲，輕松滿足全球能效標準。

2. 高功率因數 + 低 THD，電網兼容性優異

功率因數與諧波失真是 PFC 控制器的核心指標，SC3201 表現卓越：
（1）通過精準的電流波形校正，實現接近 1 的單位功率因數，輸入電流正弦化，電能利用率大幅提升，減輕電網負擔；
（2）內置 THD 優化機制，總諧波失真顯著降低，完全符合 IEC 等相關標準，適用于對電網污染控制嚴格的工業與消費電子場景；
（3）無需輸入電壓檢測電路，簡化系統設計的同時，確保全輸入電壓范圍內功率因數穩定在 0.9 以上。

3. 寬壓適配 + 強驅動能力，應用場景廣泛

SC3201 在電壓適配與驅動性能上實現雙重突破：
（1）支持 9-30V 寬范圍 VDD 供電，輕松應對不同電源系統的供電波動，適配 USB-PD 充電器、電動自行車充電器等多類產品；
（2）集成圖騰柱輸出驅動器，驅動能力達 0.5A/-1.2A，可直接驅動外部功率 MOSFET，無需額外驅動芯片，簡化外圍設計；
（3）支持 Boost 跟隨模式與 Brown In/Out 功能，適配寬輸出電壓場景，增強電路穩定性與抗干擾能力。

4. 全景安全保護，守護電源全流程運行

完善的保護機制是大功率電源安全運行的核心，SC3201 配備全維度防護體系：
（1）電壓保護：涵蓋 VDD 欠壓保護、次級獨立輸出過壓保護，從供電到輸出實現全鏈路電壓監控；
（2）電流保護：具備逐周期限流保護、電感電流 CCM 保護，有效防止電流過載對器件造成損害；
（3）環境與啟動保護：內置過溫保護，適應復雜工作環境；搭配軟啟動機制，抑制開機沖擊電流，同時芯片 ESD 防護性能優異，提升系統可靠性。

5. 緊湊封裝 + 極簡外圍，釋放 PCB 寶貴空間

在大功率電源高功率密度設計需求下，SC3201 做到了小型化與簡化設計的雙重突破：

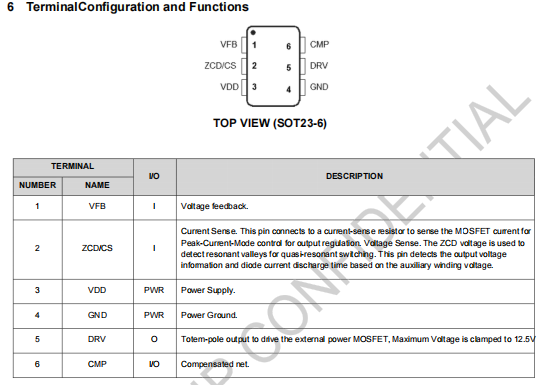

（1）采用業界主流的 SOT23-6 緊湊型封裝，尺寸僅 2.92mm×2.80mm×1.25mm，大幅縮減 PCB 占用面積；
（2）無需在 Boost 電感上添加輔助繞組，通過 ZCD/CS 引腳即可實現精確的谷底檢測，減少外圍元件數量與成本；
（3）外圍僅需搭配電阻、電容、電感等基礎無源器件，即可實現完整 PFC 方案，大幅簡化 PCB Layout，縮短產品開發周期。

三、產品核心價值與定位

總體而言，SC3201 絕非一款簡單的 “PFC 控制芯片”，而是南芯在中大功率電源領域，針對功率因數校正、全負載能效、安全防護、小型化集成四大核心需求做出的極其精準的工程取舍與技術整合，充分體現了南芯在電源管理芯片領域的深厚技術底蘊。

憑借一體化集成架構、多模式智能控制、高功率因數低 THD、強驅動寬壓適配與堡壘級安全防護，SC3201 完美契合 USB-PD 充電器、AC-DC 適配器、工業通信電源、電動工具充電器、LED 驅動器等中大功率電源的設計需求，成為消費電子與工業領域 PFC 設計的優選利器。

作為南芯的一級代理商，佰祥電子不僅提供原裝正品的 SC3201 全系列芯片，更將持續結合客戶的實際產品應用場景，提供從器件選型、原理圖評審、PCB Layout 指導到系統級 Debug 的全方位技術支持，助力您的中大功率電源產品在各類終端設備中實現更高效、更可靠的落地。

面向電源產品高功率密度、高效率、低污染的發展趨勢，SC3201 以集成化、高兼容、高效率、高安全的核心優勢，必將成為中大功率電源 PFC 設計中不可或缺的核心器件，為終端產品的能效升級與電網兼容性優化提供核心動力。
