摘要：隨著我國航空工業的快速發展，多電 / 全電飛機已成為未來航空裝備的核心發展方向，航空電機作為飛機動力、作動、環控等核心系統的關鍵部件，其耐高溫性能與運行可靠性直接決定了飛機的飛行安全。針對傳統航空電機耐高溫測試方案存在的人工測試精度低、嵌入式系統抗干擾能力差等行業痛點，本文詳細介紹了一種基于可編程邏輯控制器（PLC）的航空電機油源測試系統（簡稱油源測試系統）。文章從航空電機行業發展趨勢與測試挑戰出發，系統闡述了該測試系統的總體架構、工作原理、硬件控制設計、PLC 模塊化程序設計、上位機監控系統功能，同時介紹了我司在該領域的核心技術優勢，最后對系統的應用價值與未來發展方向進行了總結與展望，為航空電機性能測試技術的發展提供了有價值的參考。

關鍵詞：航空電機；耐高溫測試；PLC；油源測試系統；模塊化編程；自動化測試

一、航空電機的發展趨勢與面臨的挑戰

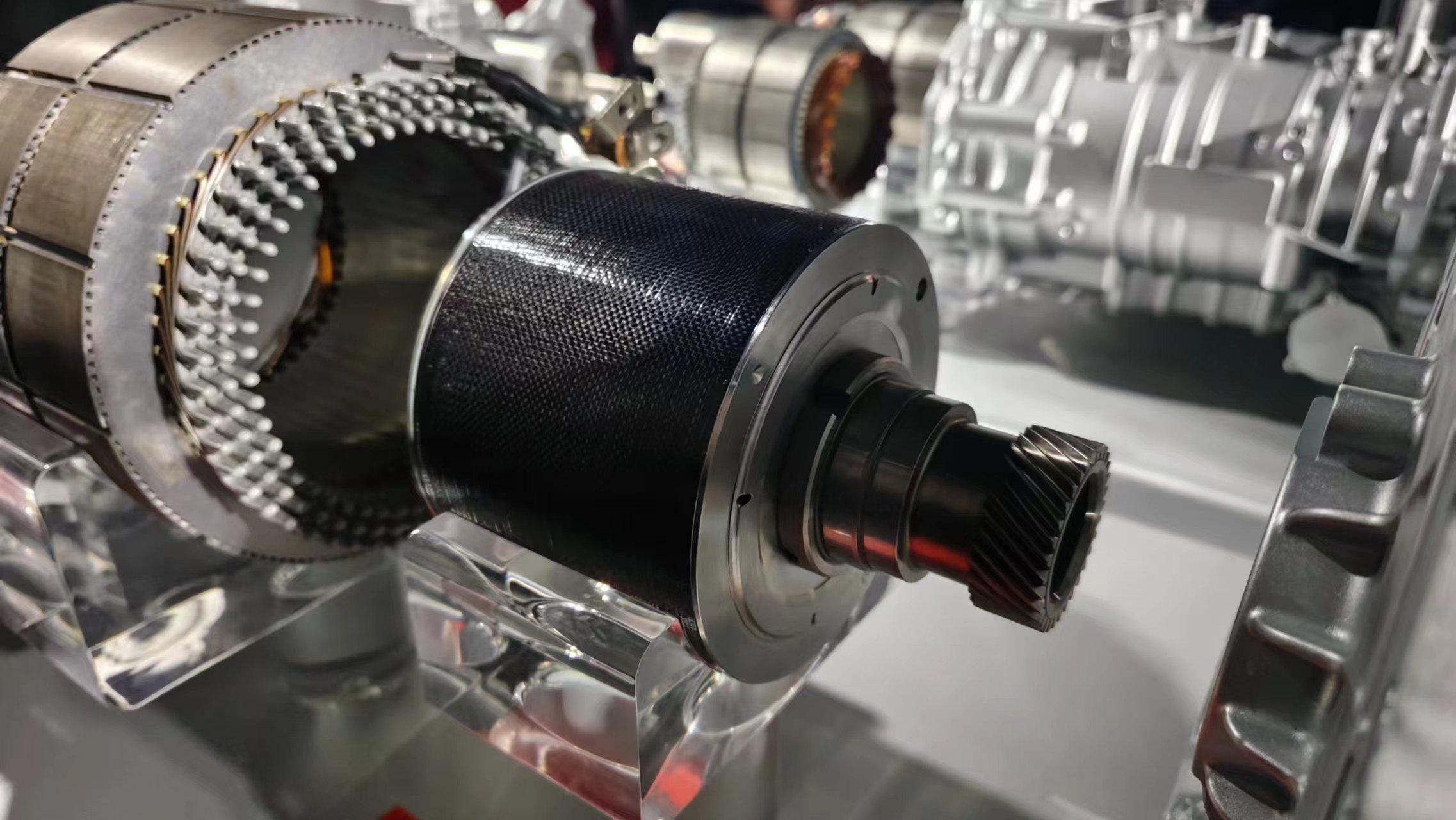

航空電機作為飛機各類功能系統（如液壓系統、燃油系統、滑油系統、飛控舵機驅動系統等）的核心動力執行元件，其可靠性直接影響飛行任務的成敗。近年來，我國航空事業取得了長足進步，從大型運輸機到先進戰斗機，從民用客機到新型無人機，航空電機的應用場景不斷拓展，對其性能和質量的要求也日益嚴苛。

從全球市場來看，航空電機產業正處于快速增長階段。據行業研究數據顯示，全球航空電機市場已從2025年的約93.6億美元增長至2026年的約100.5億美元，年復合增長率超過7%。與此同時，航空高速電機細分市場同樣保持強勁增長態勢，預計2026年市場規模將達到約31.5億美元。在中國市場，低空經濟的快速崛起為航空電機帶來了全新的發展機遇。2025年中國低空經濟已呈現“量質齊升”的良好態勢，2026年市場規模預計將突破1.06萬億元。以eVTOL為代表的電動垂直起降飛行器對電機的功率密度、可靠性和環境適應性提出了遠高于傳統航空器的要求，這進一步推動了航空電機測試技術的發展和升級。

航空電機在運行中面臨的工作環境極為復雜。飛機在萬米高空巡航時，環境溫度可低至零下數十攝氏度；而在發動機艙等高溫區域，電機又需耐受上百攝氏度的高溫炙烤；同時，高海拔低氣壓、劇烈振動、強電磁干擾等惡劣因素疊加存在，對電機的材料、結構和工藝提出了多重考驗。在此背景下，航空電機在投入使用前必須經過極為嚴格的性能測試，其中耐高溫測試是評價航空電機能否正常裝備的關鍵指標之一。

傳統的耐高溫測試以人工操作為主，存在可靠性低、測量誤差大、受人為因素影響顯著等問題，所獲取的測試數據已難以滿足現代航空制造標準對測試精度和一致性的要求。近些年來，基于ARM等微控制器架構的自動化控制系統逐漸應用于航空電機測試領域，但在復雜的工業環境中，這類系統往往暴露出抗干擾能力不足、故障率較高、通訊鏈路容易出現信號錯誤等問題，難以長期穩定運行。

可編程邏輯控制器憑借其模塊化結構、冗余容錯設計以及在強電磁干擾、寬溫區等惡劣工況下仍能長時間穩定運行的特點，在航空航天測試裝備領域得到了日益廣泛的應用。可編程邏輯控制器內置完整的自診斷功能，能夠在故障發生時快速定位問題并實施保護措施；其輸入輸出接口具備良好的電氣隔離特性，可有效隔離強電與弱電信號之間的相互干擾；此外，西門子S7-200 SMART等主流可編程邏輯控制器系列還集成了以太網接口和RS485串行通信接口，支持Modbus RTU等多種工業通信協議，能夠與上位機監控系統實現穩定可靠的數據交換?；谏鲜龇治?，本文介紹一種基于可編程邏輯控制器的航空電機耐高溫測試系統，亦稱為油源測試系統。

二、測試系統的總體構造與工作原理

航空電機油源測試系統主要由主體部分和控制部分兩大模塊構成，二者協同工作，共同實現對航空電機耐熱性能的全面測試與評估。

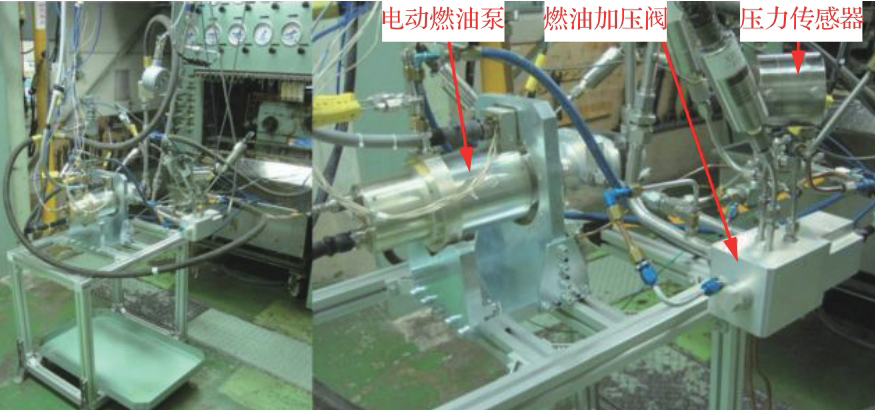

主體部分承擔著油液儲存、循環輸送以及狀態參數感知的功能，其核心構成包括油箱、加熱器、油泵、變頻器以及溫度、壓力、流量等多類傳感器。油箱作為油液載體，其內部油溫直接決定了測試系統所模擬的環境溫度條件。加熱器負責為油箱中的油液升溫，通常配置多組加熱器以滿足不同升溫速率和溫區范圍的要求。油泵分為進油油泵和回油油泵兩類：進油油泵位于進油管路中，由變頻器控制轉速，實現對油液流量和壓力的精細調節；回油油泵位于回油管路中，由接觸器控制啟停，負責將流經測試件的油液送回油箱形成閉環循環。溫度傳感器用于實時采集油液溫度，壓力傳感器分別布置于進油口和回油口以監測油壓變化，流量傳感器安裝于進油管路以測定油液流速。

控制部分是整個測試系統的“大腦”，主要由可編程邏輯控制器及配套擴展模塊、觸摸屏人機界面等構成。控制部分接收傳感器傳來的各類模擬量信號，經過內部程序運算后向加熱器、油泵、變頻器等執行元件發出相應指令，從而實現對油溫、油壓、油流量的閉環控制。鑒于航空電機測試對可靠性要求極高，且測試系統長期運行于多源電磁干擾并存的環境之中，本系統選用的是西門子公司面向中小型自動化控制場景的S7-200 SMART系列可編程邏輯控制器。該控制器集成了18點數字量輸入和12點數字量輸出，并具備以太網接口和RS485串行通信接口，支持Modbus RTU協議通信，I/O配置足以滿足本測試系統的控制需求。數字量的輸入和輸出控制部分總計包含13路信號，SR30的內置I/O資源能夠完全覆蓋這些控制任務，無需額外配置擴展模塊。

油源測試系統的基本工作原理為：通過控制油箱中油溫的變化來模擬航空電機在實際飛行中所經歷的環境溫度條件，進而測試航空電機的耐熱性能與熱可靠性。上位機通過通信接口向可編程邏輯控制器下發溫度設定值，可編程邏輯控制器讀取來自溫度傳感器的實測數據，經過PID算法或漸進比較控制策略計算后，輸出控制信號調節加熱器的加熱功率以及進油油泵的變頻器頻率，使油溫穩定趨近于設定值。在穩態工況下，可編程邏輯控制器還需同時對油壓和流量進行監測與控制，確保被測電機在規定的供油條件下運行，從而真實反映其在實際飛行環境中的性能表現。

三、航空電機油源測試系統的控制部分

本測試系統的控制部分硬件配置主要圍繞西門子S7-200 SMART系列可編程邏輯控制器展開，包含以下執行元件與傳感元件：3臺加熱器用于油箱加熱，3臺油泵（其中1臺位于進油管路并受變頻器控制，另外2臺位于回油管路并由接觸器控制），4個溫度傳感器用于多點溫度采集，1臺變頻器用于進油泵的調速控制，2個油壓傳感器分別測量進油管和回油管的壓力，1個流量傳感器安裝在進油管路中以測量油液流量。

在信號類型上，本系統同時涉及數字量控制和模擬量控制兩種方式。數字量控制方面，主要完成加熱器的啟動與停止、回油油泵的接觸器通斷控制以及變頻器啟停信號的控制等任務，共計13路數字量I/O，均在額定范圍內。模擬量控制方面，溫度傳感器、壓力傳感器和流量傳感器輸出的是4~20 mA標準電流信號，需要由可編程邏輯控制器的模擬量輸入模塊進行采集和轉換；變頻器的頻率給定則需要通過模擬量輸出模塊輸出4~20 mA電流信號來實現。

這種系統架構的設計充分考慮了航空電機耐高溫測試的特殊需求：多點布置的溫度傳感器可以獲取油箱內不同位置油液的溫度分布，避免因油溫不均勻而影響測試結果的真實性；變頻器控制的進油泵可以根據測試工況實時調整供油流量，模擬航空電機在不同工作階段所承受的負荷變化；而數字量方式控制的回油泵則在系統啟停和切換工況時發揮關鍵作用。

四、航空電機油源測試系統的PLC程序功能

為了確保程序設計清晰明了、便于后期維護與功能擴展，航空電機油源測試系統的可編程邏輯控制器程序采用了主程序調用子程序的模塊化設計架構。這種設計方式將不同的功能封裝為獨立的子程序模塊，使主程序保持簡潔，同時便于各模塊的單獨調試和功能升級。所包含的子程序主要有狀態初始化子程序、串口初始化子程序、控制輸出子程序、模擬量輸入子程序和模擬量輸出子程序。

4.1 狀態初始化子程序

狀態初始化子程序是整個程序運行的第一步。當主程序啟動時，首先調用該子程序，對所有程序運行中需要使用的寄存器進行清零操作，同時將程序中涉及的數據和標志位恢復至初始狀態，為后續用戶程序的執行做好準備。本測試系統中需要使用到的關鍵存儲器包括VD2000、VW2012、VD1000、VW1004等，狀態初始化子程序通過調用移動指令將這些存儲器的內容清零，從而消除了上電殘留數據可能對程序運行造成的干擾。

4.2 串口初始化子程序

串口初始化子程序的主要功能是實現可編程邏輯控制器與上位機之間的通信鏈路建立。該子程序調用Modbus通信協議并對其參數進行初始化配置，使控制設備能夠與上位機監控系統進行穩定的數據交換。在本系統中，Modbus從站地址設置為1，通信波特率設置為19 200 bit/s，奇偶校驗方式選擇無校驗，通信端口配置為RS485模式，保持寄存器區的實際起始地址設置為VB2000。這些參數的合理配置確保了上位機與可編程邏輯控制器之間的通信數據傳輸穩定可靠。

4.3 控制輸出子程序

控制輸出子程序承擔著對變頻器、油泵和加熱器等執行元件的啟?？刂迫蝿?。上位機通過Modbus通信向控制設備發送指令，控制輸出子程序對這些指令進行解析處理后，相應地控制變頻器的運行狀態、油泵接觸器的通斷以及加熱器的啟停。以開啟1號油泵為例：上位機向控制設備發送開啟指令后，控制輸出子程序將1號油泵對應的控制觸點吸合，1號油泵輸出狀態置為邏輯1，從而接通油泵控制回路，油泵啟動運行。

4.4 模擬量輸入子程序

在編寫模擬量輸入程序之前，需要對模擬量信號的轉換關系進行精確分析。本系統使用的可編程邏輯控制器允許輸入的模擬電流信號范圍為0~20 mA，對應的內部數字量范圍為0~32 000。而溫度、壓力和流量三類傳感器輸出的均為4~20 mA的標準電流信號，因此傳感器信號與控制器數字量之間的對應關系為：4 mA對應6 400，20 mA對應32 000。

以溫度傳感器模擬量轉換為例，程序首先調用整數轉換為雙精度整數指令，將從模擬量輸入通道AIW16讀取的原始數據轉換為32位實數，并將結果存儲于地址VD40中。隨后調用雙整數轉換為實數指令，將VD40中的數據進一步轉換為雙精度整數值，結果存入地址VD100。完成數據類型轉換之后，程序依次調用減法運算、乘法運算和除法運算完成標度變換：減法運算將VD100中的數據與6 400相減，得到以4 mA為零點的偏移量；乘法運算將偏移量與溫度量程范圍100 ℃相乘；除法運算再將乘積除以25 600（即20 mA與4 mA對應的數字量差值），最終將運算結果存入地址VD8。至此，溫度傳感器輸出的模擬電流信號已被成功轉換為可直觀讀取的溫度數字量。壓力和流量傳感器的模擬量轉換程序與溫度傳感器類似，除輸入通道地址和量程范圍有所差異外，功能結構保持一致。

4.5 模擬量輸出子程序

模擬量輸出子程序主要用于控制進油泵的變頻器頻率給定。本系統對航空電機油溫的控制采用漸進比較的控制策略，其基本思路是根據實測溫度與設定溫度的偏差程度，分級調節進油泵的開度。具體控制邏輯為：當實測溫度高于設定溫度10 ℃時，進油泵全開；高于7 ℃時，開度為3/4；高于4 ℃時，開度為1/2；高于2 ℃時，開度為1/4；高于1 ℃時，開度為1/8；當實測溫度等于設定溫度時，進油泵關閉。變頻器頻率給定通過模擬量輸出模塊輸出4~20 mA電流信號實現，其中4 mA對應全關狀態，20 mA對應全開狀態。

在程序中，首先計算實測溫度值與設定溫度值的差值并存儲于VW52中。當VW52大于1 280（對應10 ℃溫差）時，輸出20 mA電流信號，進油泵全開；當VW52大于890且小于等于1 280（對應7 ℃溫差）時，輸出相應比例的電流值，開度調節至3/4；以此類推，逐級向下判斷。這種漸進比較方式避免了執行元件的頻繁動作，使系統在不同溫差下能夠以合適的開度進行調節。

五、航空電機油源測試系統的上位機界面

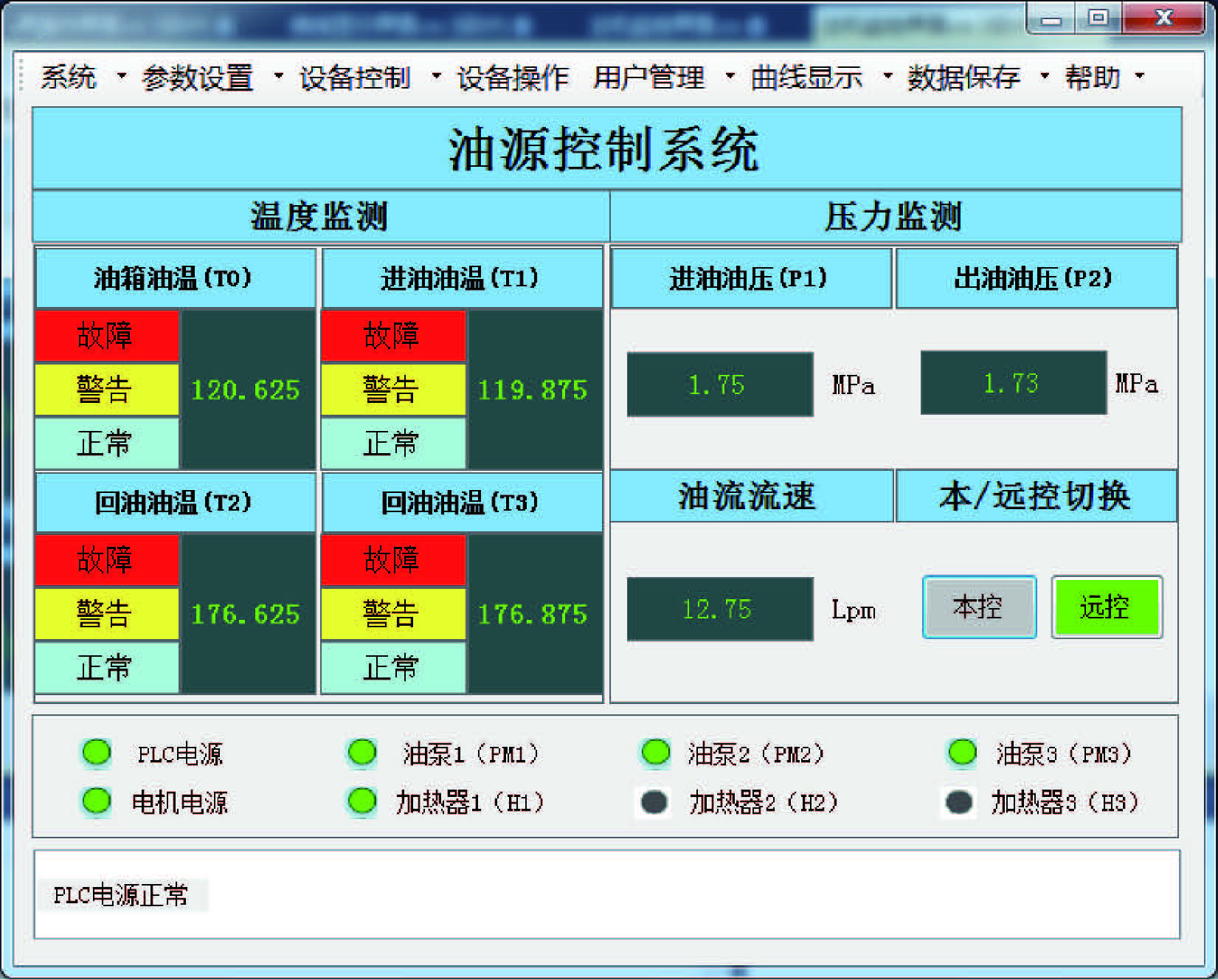

上位機監控系統是測試人員與油源測試系統進行交互的核心窗口，系統基于C#語言基于.NET框架進行開發，通過Modbus RTU協議與可編程邏輯控制器進行通信。上位機主菜單結構包含三大模塊：監控界面、實時主界面和用戶管理界面。

監控界面是試驗過程中操作人員主要使用的交互界面，內部集成了用戶管理子界面、實時系統子界面和系統仿真子界面三大功能模塊。用戶管理子界面負責操作人員的身份認證與權限分配，確保測試系統的操作安全性和數據完整性；實時系統子界面用于實時顯示溫度、壓力、流量等關鍵參數的最新數值及其變化趨勢；系統仿真子界面則可用于離線模擬測試流程，方便操作人員進行預演和培訓。

實時主界面是測試系統功能的核心承載模塊，包含主機子界面、參數設置子界面、操作子界面、控制子界面、數據保存等多個功能區域。主機子界面用于顯示系統整體運行狀態和設備健康狀況；參數設置子界面允許操作人員設定目標溫度、報警閾值等控制參數；操作子界面提供了啟動、停止、暫停等基本控制按鈕；控制子界面用于手動干預執行元件的工作狀態；數據保存和曲線記錄功能則將測試過程中的關鍵數據自動存儲至數據庫，并生成溫度、壓力、流量隨時間變化的趨勢曲線，便于后續的數據分析和測試報告編制。

用戶管理界面主要實現對系統登錄用戶的綜合管理，包括用戶注冊界面、密碼修改界面和權限修改界面等子模塊。該模塊支持多級權限體系，不同權限的用戶對系統功能的訪問范圍有所差異，從而在保證操作便利性的同時兼顧了測試數據的安全性與保密性。

六、湖南泰德航空在油源測試系統領域的優勢

湖南泰德航空技術有限公司聚焦高品質航空航天流體控制元件及系統研發，在航空航天燃/滑油泵、閥元件、流體控制系統及航空測試設備的研發上投入了大量精力。經過十余年的穩步發展，湖南泰德航空已成功實現從貿易和航空非標測試設備研制向航空航天發動機、無人機、eVTOL等飛行器燃油、潤滑、冷卻和控制系統創新研發的轉型，累計獲得相關發明專利、實用新型專利及軟件著作權十余項。

在航空電機油源測試系統領域，湖南泰德航空的核心優勢體現在以下幾個方面：

其一，程序開發能力。湖南泰德航空擁有一支經驗豐富的自動化控制軟件開發團隊，能夠根據航空電機測試的具體需求，完成可編程邏輯控制器底層程序的定制化開發與優化。其自主開發的測控系統軟件平臺，能夠實現對溫度、壓力、流量等多參數的協同控制與實時數據采集，具備良好的動態響應特性和抗干擾能力。

其二，流體控制元件的設計制造。湖南泰德航空具備電動燃油泵、伺服調節閥、低溫密封組件等核心流體控制元件的自主研發和生產能力。公司已成功研制出多型航空燃油泵、滑油泵及配套閥組，并通過與國內多家科研機構的深度合作，持續優化元件性能，保障了油源測試系統關鍵部件的供應鏈安全與質量可控性。

其三，系統裝配與集成測試。湖南泰德航空在株洲動力谷的生產基地具備完善的機械加工、液壓系統裝配和電氣控制柜裝配能力，能夠實現油源測試系統的整機集成與出廠測試。公司已通過ISO 9001質量管理體系認證，建立了嚴苛的質量管控流程，確保每一套出廠的油源測試系統均滿足航空級測試設備的可靠性要求。

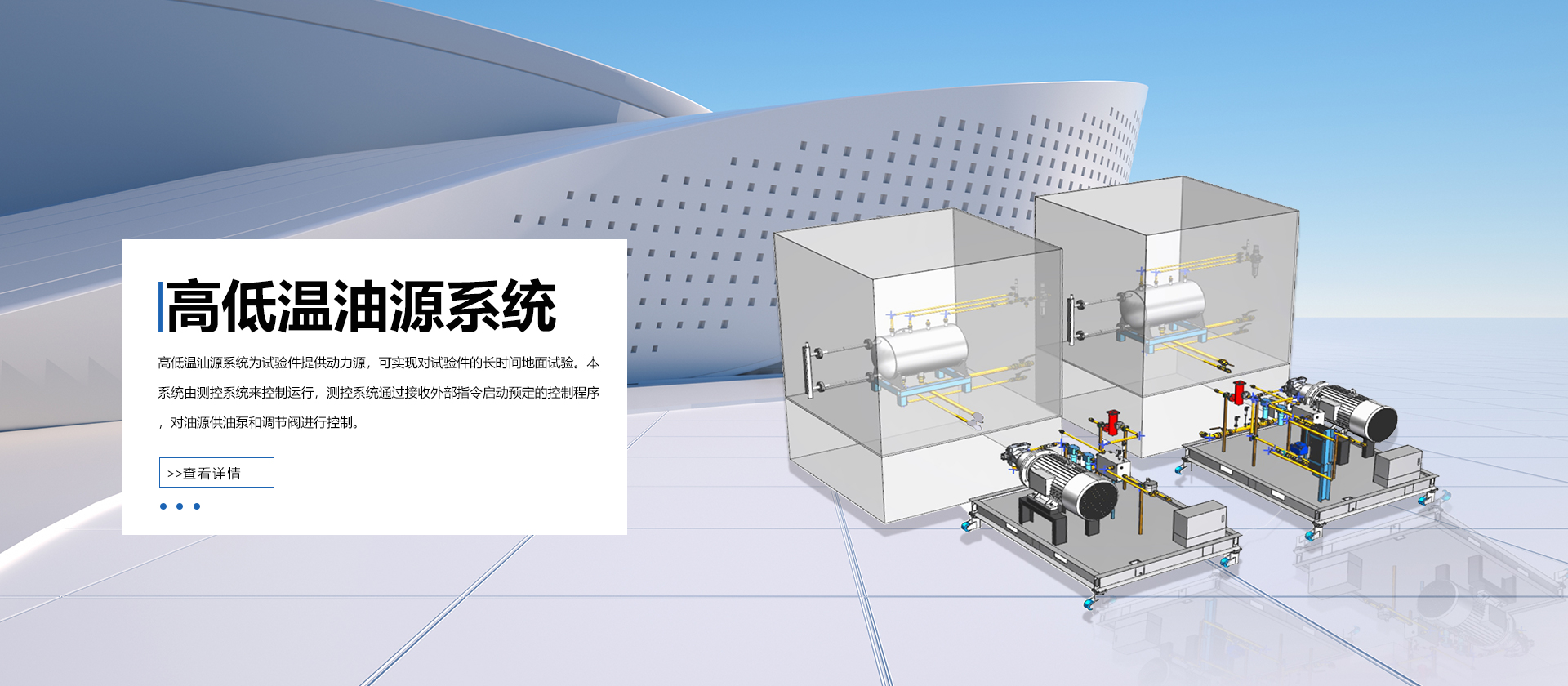

其四，自主創新的技術突破。面對國際技術封鎖，湖南泰德航空堅持自主研發，在高低溫油源系統的寬溫域控制、壓力流量協同調節、智能故障診斷等關鍵技術領域實現了重要創新。其高低溫油源系統可實現寬溫區精確溫控，溫控精度可達±0.5℃，能夠滿足新型飛行器動力系統對測試設備提出的嚴苛要求。同時，系統內置智能監測與故障診斷模塊，可實時監控油液壓力、溫度、流量及設備運行狀態，一旦檢測到異常，系統自動觸發報警并執行預設保護程序，顯著提升了測試系統的安全性和可靠性。

七、總結與未來發展展望

本文基于對航空電機復雜飛行環境的深入分析，系統地介紹了基于可編程邏輯控制器的航空電機油源測試系統。該系統通過控制油箱中油溫的變化來模擬航空電機在復雜飛行環境下的多種溫度工況，實現了對航空電機裝備前的耐熱性能測試。

從系統設計層面來看，控制部分采用西門子S7-200 SMART系列可編程邏輯控制器，程序部分采用主程序調用子程序的模塊化設計模式，分別設計了狀態初始化、串口初始化、控制輸出、模擬量輸入和模擬量輸出等子程序，保證了程序的可靠性和可維護性。在模擬量處理方面，對溫度、壓力和流量傳感器的輸入信號進行了精確的標度變換和算法處理，確保采集數據的準確性和有效性。上位機采用C#語言開發，設計了包括監控界面、實時主界面和用戶管理界面在內的完整人機交互系統，實現了參數設置、數據監控、曲線記錄和用戶管理等多項功能。測試驗證表明，該系統采集的數據與實際值基本一致，滿足航空電機測試對精度和可靠性的要求。

展望未來，隨著航空產業向著電動化、智能化和綠色化方向加速轉型，航空電機測試系統的發展將呈現以下幾個重要趨勢：

首先，測試系統的智能化程度將持續提升。模型預測控制、機器學習等先進算法將越來越多地融入測試系統的控制核心，使系統具備工況自識別、參數自整定和故障自診斷的能力。數字孿生技術的應用將使測試系統能夠在虛擬空間中同步映射物理設備的運行狀態，實現測試過程的預測性維護和效能優化。

其次，測試系統的集成化水平將不斷提高。未來的航空電機測試平臺將不再局限于單一的溫度測試功能，而是朝著涵蓋電磁性能測試、溫升特性測試、振動噪聲測試、耐久性試驗等多維度測試功能的綜合平臺方向發展。多參數同步采集與分析能力將成為衡量測試系統先進程度的重要標志。

再次，國產化替代進程將加速推進。在國家大力發展航空裝備自主可控的戰略背景下，以湖南泰德航空為代表的國內航空測試裝備企業將持續在核心元件自主設計、控制系統國產化替代、測試軟件自主開發等方面取得突破，逐步打破國外高端測試設備的技術壟斷，構建起具有完整自主知識產權的航空測試裝備技術體系。

綜上所述，基于可編程邏輯控制器的航空電機油源測試系統以其高可靠性、良好抗干擾能力和靈活的擴展性，為航空電機的性能測試提供了可靠的技術支撐，對我國航空裝備制造和測試技術的發展具有積極的參考價值。隨著相關技術的持續進步和迭代，該類測試系統將在航空工業的自動化、智能化發展中發揮更加重要的作用。
