在現代電力系統中，互感器是“電力翻譯官”，能將高壓、大電流電力信號按比例轉換為低壓、小電流標準信號，既保護安全，又為電力監測等提供精準數據。隨著電力技術發展，傳統交流互感器無法滿足所有場景需求，交直流一體互感器漸入視野。很多人對兩者困惑，如工作原理、適用場景有何不同，日常如何選擇。本文將通俗拆解兩者核心原理、關鍵區別，結合實際場景，助你讀懂這兩種“核心感知設備”。

鐵路運輸?shù)暮诵奶攸c

01

在深入了解兩種互感器之前，我們先明確一個核心概念：互感器本質是一種特殊的電氣傳感設備，核心使命有三個——感知、轉換、隔離。感知即捕捉電力線路中的電流、電壓信號；轉換即將危險的高電壓、大電流，按固定比例轉換為安全的低電壓（如100V）、小電流（如5A或1A）標準信號；隔離則是將高壓側的電力回路與低壓側的測量、保護回路分隔開，避免高壓危險傳導至低壓側，保障設備和人員安全。

根據測量信號類型的不同，互感器主要分為交流互感器和交直流一體互感器。其中，交流互感器是電力系統中應用最廣泛、最基礎的類型，主要針對交流信號進行測量；而交直流一體互感器則是適應新型電力系統“交直流混合”需求的新型設備，既能測量交流信號，也能精準捕捉直流信號，填補了傳統互感器的應用空白。

核心原理拆解：兩種互感器如何“工作”？

02

兩種互感器的核心區別，本質上源于工作原理的不同——交流互感器依賴“電磁感應”，只能識別變化的交流信號；交直流一體互感器則融合了多種傳感技術，既能識別交流信號，也能捕捉恒定的直流信號。下面我們分別拆解兩者的工作原理，用通俗的語言講清它們的“工作邏輯”。

交流互感器：依賴電磁感應的“交流專屬探測器”

交流互感器的工作原理，完全基于法拉第電磁感應定律和安培環路定律，核心結構與普通變壓器相似，主要由鐵芯、一次繞組和二次繞組三部分組成，相當于一個“微型變壓器”，但工作方式有其特殊性。

我們可以用一個簡單的比喻理解它的工作過程：把交流互感器的一次繞組想象成“粗水管”，串聯在被測的高壓、大電流線路中，匝數很少，就像粗水管里的大流量水流；二次繞組則是“細水管”，匝數很多，連接著測量儀表、繼電保護裝置等二次設備，就像細水管里的小流量水流。當“粗水管”中有交流電流通過時，會在鐵芯中產生交變磁通，交變磁通通過鐵芯傳導到“細水管”，根據電磁感應定律，會在二次繞組中感應出與一次電流成比例的小電流。

日置9272-05交流互感器

交直流一體互感器：融合多技術的“全能探測器”

隨著新能源發電（光伏、風電）、直流輸電、儲能系統、電動汽車充放電設施的規?；渴穑娏ο到y(tǒng)中出現了大量交直流混合信號，傳統交流互感器無法滿足測量需求，交直流一體互感器應運而生。它的核心特點是“全能”——既能測量交流信號，也能精準測量直流信號，其工作原理不再局限于單一的電磁感應，而是融合了霍爾效應、磁通門技術、羅氏線圈技術等多種傳感技術，相當于“多個探測器的組合體”。

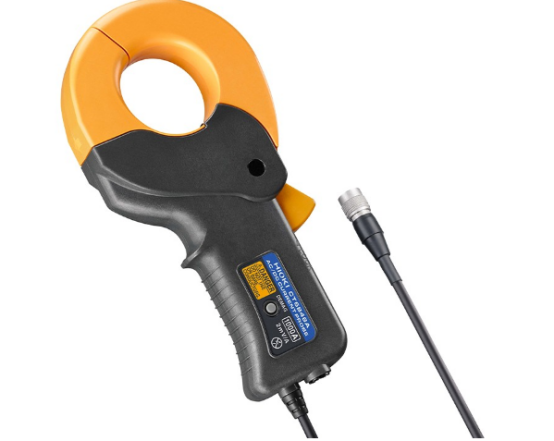

日置CT6846A交直流一體互感器

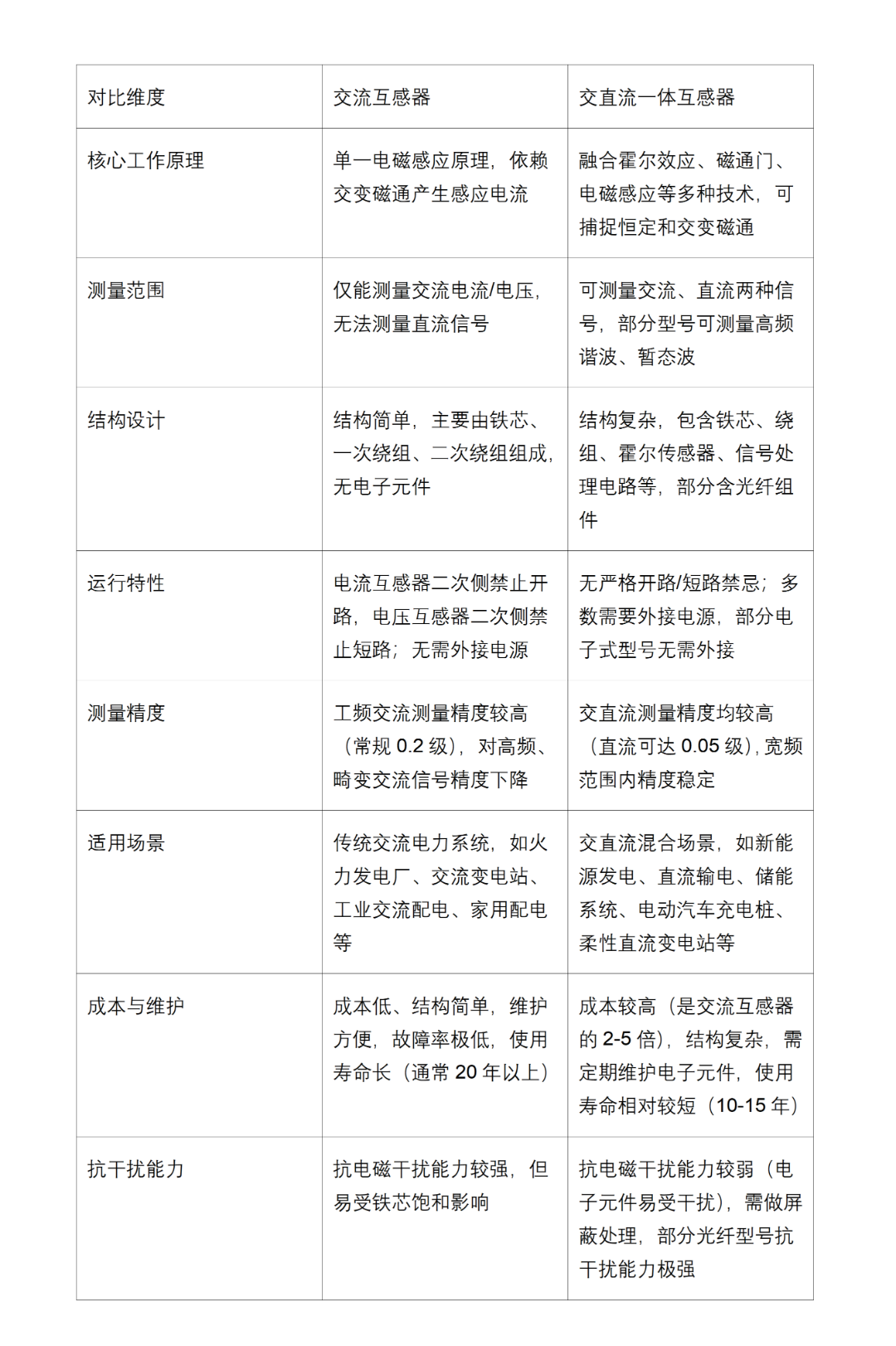

核心區別對比：一張表看懂兩者差異

03

通過前面的原理拆解，我們已經了解了兩種互感器的核心邏輯，下面從工作原理、測量范圍、結構設計、運行特性、適用場景、成本維護等多個維度，進行全面對比，讓兩者的差異一目了然。
