一、改造背景

某氫能制備車間采用羅克韋爾SLC 5/04（1747-L542）PLC作為制氫、純化、增壓、緩沖罐區的控制核心，原系統僅通過DH?485串口實現本地基礎監控。隨著氫能生產安全管控、數據追溯、遠程運維要求提升，原有單色屏無法滿足壓力、流量、溫度、濃度、泄漏檢測等多參數實時顯示需求。SLC500本體無以太網口，無法接入車間安全監控網絡與數據平臺，更換整套控制器成本高、認證周期長。最終采用遠創智控 YC8000?AB以太網通訊模塊，實現老PLC低成本以太網升級，對接威綸觸摸屏與生產數據平臺。

二、方案設計

1.硬件拓?fù)?/p>

主控PLC：AB SLC 5/04（1747?L542），DH?485接口

觸摸屏：威綸通觸摸屏，用于現場制氫工藝監控、參數設定、安全報警

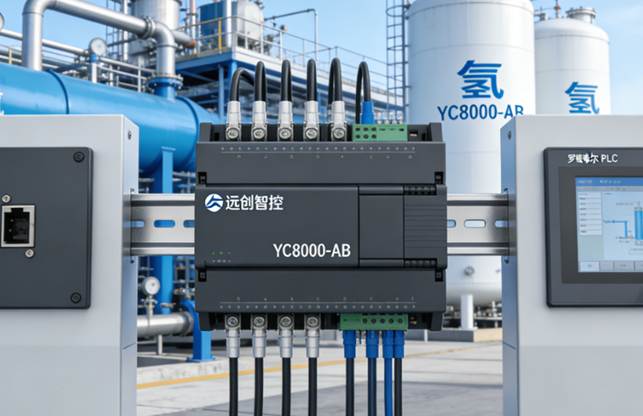

以太網模塊：遠創智控YC8000?AB工業以太網通訊處理器

網絡設備：工業防爆交換機，氫能車間安全網段192.168.20.0/24

上位機：生產監控計算機，用于數據歸檔、安全預警、遠程監視

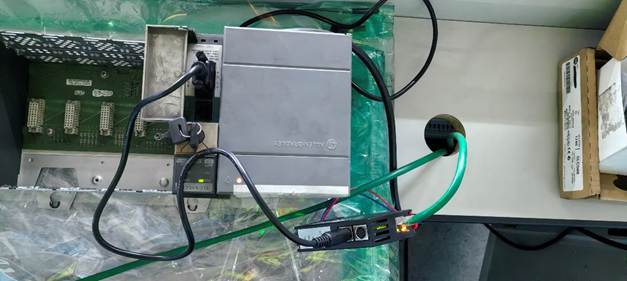

2.接口連接

YC8000?AB的DH?485端子接入原有DH?485總線，站號設為5，波特率19.2kbps

模塊RJ45口接入防爆交換機，IP：192.168.20.42，掩碼255.255.255.0

威綸觸摸屏同網段配置IP，通過以太網驅動讀取模塊映射數據

數據平臺通過Modbus?TCP采集氫氣濃度、儲罐壓力、電解電流等關鍵參數

三、YC8000?AB通訊處理器參數配置

用YC Configurator軟件選擇“SLC DH?485→EtherNet/IP+Modbus?TCP”模板

設置DH?485站號5，數據刷新周期10ms，掃描N7、F8數據區

配置EtherNet/IP實例，映射制氫關鍵參數到CIP地址段

配置Modbus?TCP映射，將N7:F8數據映射到40001開始保持寄存器

下載配置，RUN燈常亮、COMM燈閃爍表示通訊正常

四、威綸觸摸屏畫面組態

打開威綸EasyBuilder Pro，新建氫能監控項目

添加以太網驅動，指向YC8000?AB模塊IP：192.168.20.42

建立標簽：電解電流、氫氣純度、儲罐壓力、現場溫度、緊急停機、運行狀態

組態工藝流程畫面、實時曲線、報警彈窗、權限管理界面

下載至觸摸屏，數據刷新<200ms，滿足安全監控實時性要求

五、生產數據平臺對接驗證

平臺通過Modbus?TCP（端口502）定時讀取壓力、純度、流量、狀態信息

下發設定值、批次號、聯鎖閾值到PLC，實現遠程調控

通訊響應平均<10ms，無丟包，滿足1秒級安全監控要求

異常時自動記錄事件日志，支持歷史查詢與報表導出

六、PLC程序修改

模塊對原PLC完全透明，僅在梯形圖中增加少量數據傳送指令，用于標記運行狀態與報警標志，無需改動原有控制邏輯，停機時間短、風險極低。

七、經驗總結

YC8000?AB模塊雙協議棧，同時支持EtherNet/IP與Modbus?TCP，適配威綸屏與數據平臺

直接接入DH?485總線，不占用槽位、不影響原系統

支持Web遠程診斷，適配氫能車間防爆、高安全要求

低成本、快部署，完美解決老款SLC500無以太網、無法數字化升級的痛點
