EtherCAT轉CANOPEN網關+伺服驅動器，藥品包裝線精度這樣煉成

網關如何“翻譯”兩種總線？

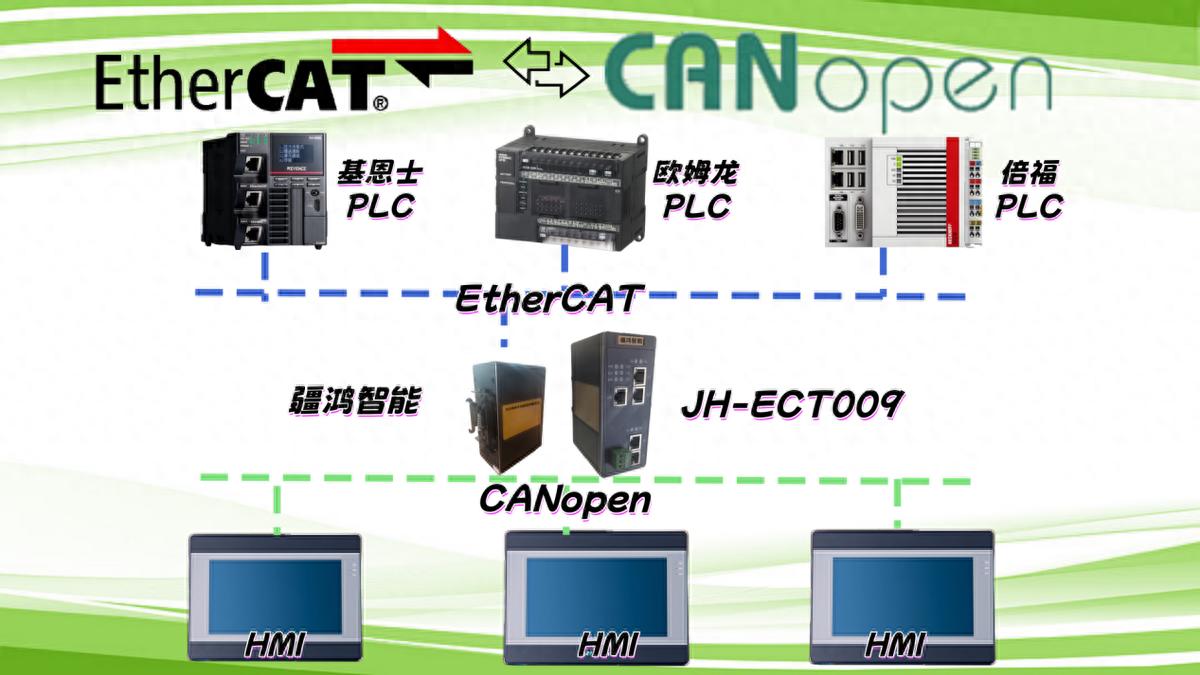

EtherCAT和CANOPEN底層機制不同。網關內部跑著一個協議棧：它作為EtherCAT從站接入主站（比如PLC），同時作為CANOPEN主站管理匯川伺服驅動器。數據流轉時，PLC通過EtherCAT周期性發來PDO映射的控制字、目標位置/速度，網關解包后重新打包成CANOPEN的SDO或PDO幀，通過CAN口下發。反過來，伺服的狀態字、實際位置、故障碼被網關采集，塞進EtherCAT的輸入數據區回傳。轉換延遲通常在1~2ms內，對灌裝和貼標完全夠用。在項目中我們選用了疆鴻智能的ETHERCAT轉CANOPEN網關。

網關在產線里的關鍵作用

- 解決“高端主站配老設備”的尷尬：很多灌裝機用的還是CANOPEN伺服，但產線升級EtherCAT主控后，換掉所有伺服成本太高。網關無縫橋接，省了改造時間和幾十萬換新費用。

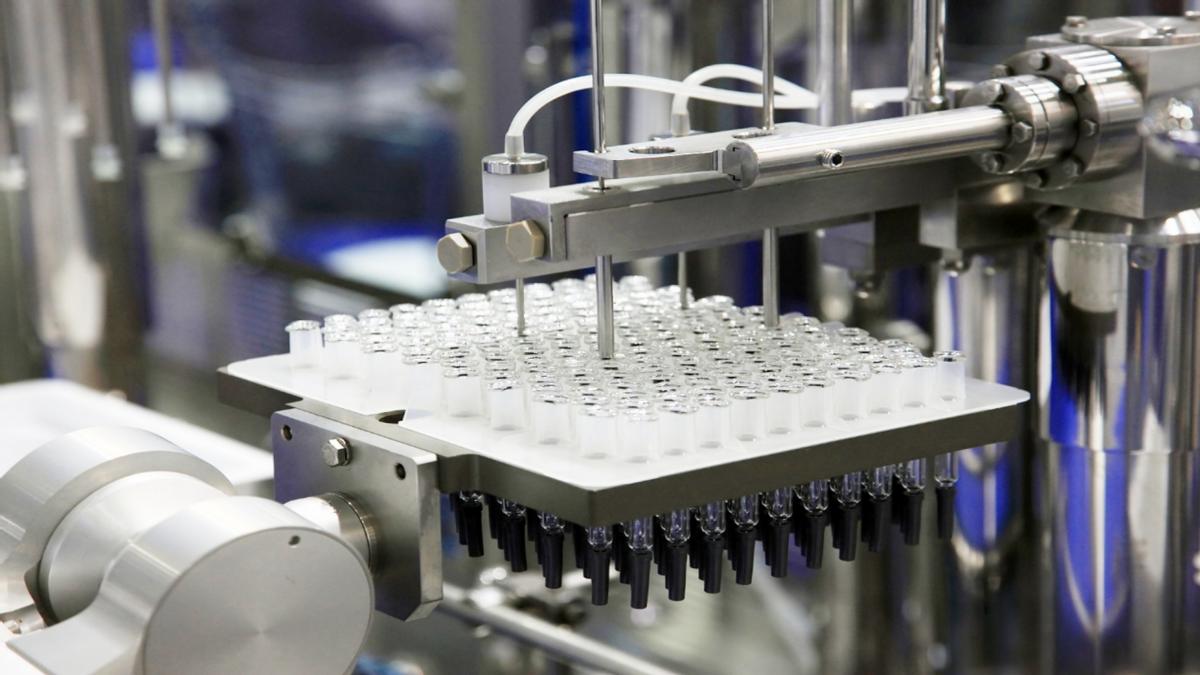

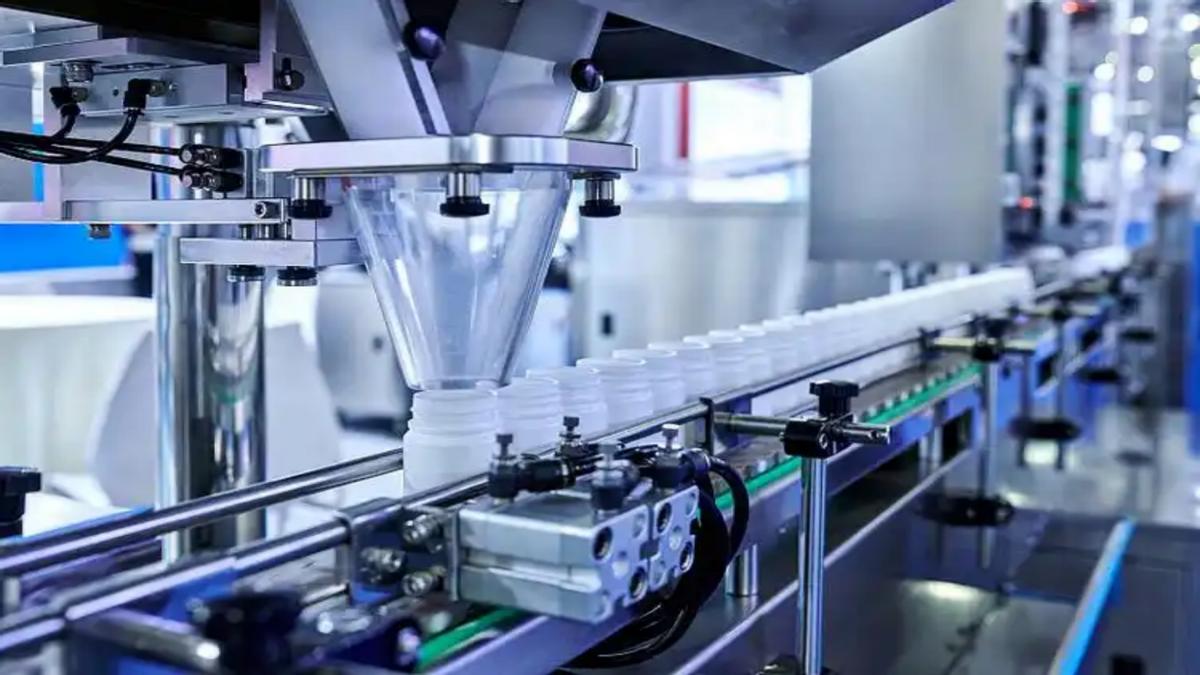

- 保障同步精度：藥品灌裝要求±0.1ml，對應伺服每轉的脈沖數和電子齒輪比。網關能精確傳遞同步信號，確保封口時凸輪曲線和貼標追剪動作不丟幀。

- 故障透傳與診斷：伺服報警（如過流、編碼器異常）通過網關原樣上報到主站，HMI上直接顯示，維修不用兩頭查。

伺服驅動器（IS620P系列）關鍵參數

| 項目 | 參數 |

|------|------|

| 支持協議 | CANopen CiA 402 |

| 控制模式 | 位置/速度/轉矩 |

| 編碼器分辨率 | 23位絕對值（8388608 ppr） |

| 輸入電壓 | 單相/三相220V，0.4kW~7.5kW |

| 數字IO | 8入/5出，可配置原點、限位 |

| 精度保證 | 電子齒輪比1~32767，灌裝量對應電機每轉5ml時，理論分辨率優于0.001ml |

實際調機時，將灌裝泵的每轉容積換算成伺服電子齒輪，再結合CANopen的607A（目標位置）對象，就能卡住±0.1ml誤差。

總結

網關不是簡單的“線纜轉換”，它做了協議翻譯、時序同步和故障透傳。配上匯川IS620P的23位編碼器，藥品包裝線的劑量精度和封口一致性就有了硬件底牌。關鍵是把CANopen對象字典和EtherCAT映射表對清楚，剩下的交給網關硬件，調試遠比你想的簡單。
