EtherCAT轉CANOPEN網關+HMI，電池包裝線故障診斷快三成

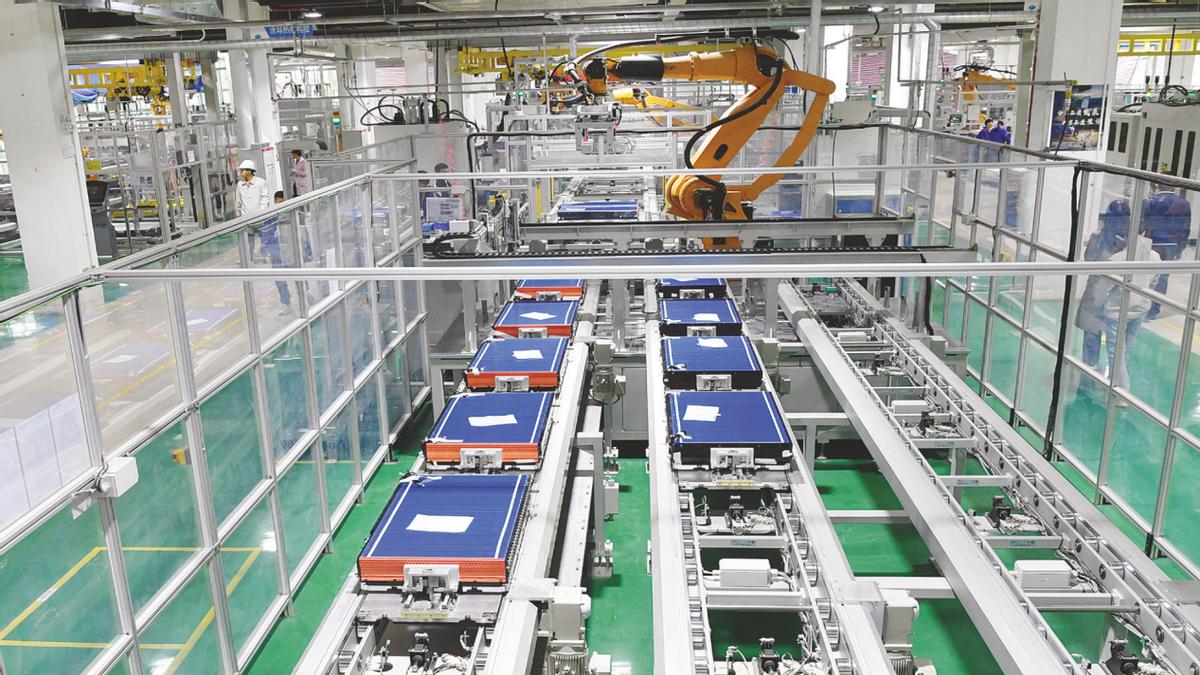

新能源電池產線的自動化包裝段——貼標、捆扎、裝箱加上產品追溯，對通訊實時性和設備兼容要求很高。我們最近用了一款疆鴻智能EtherCAT轉CANOPEN網關，把上層EtherCAT主控和下層宏集觸摸屏HMI串了起來，效果不錯。

網關怎么轉換？

網關內部跑著雙協議棧。EtherCAT側作為從站，周期同步采集PLC的過程數據（PDO）；CANOPEN側做主站，將PDO映射成CAN報文，通過SDO或PDO下發到HMI。反向同理，HMI上傳的參數或故障碼，網關打包成EtherCAT幀回傳。關鍵在對象字典映射——把CANOPEN的索引/子索引對應到EtherCAT的地址空間，轉換延遲控制在微秒級，不丟幀。

網關的關鍵作用

一是“翻譯官”，讓高速EtherCAT網絡（100MHz）和低速CANOPEN（500kbps）握手；二是隔離電氣特性，避免現場干擾串?dāng)_；三是集中管理多條CANOPEN從站（HMI、掃碼槍等），節省主控節點資源。沒有它，要么換掉所有HMI，要么重寫驅動，成本極高。

觸摸屏HMI技術參數（以CP07系列為例）

- 顯示：7寸TFT，800×480，亮度400cd/m2

- 接口：CANopen（支持DS301/302，主/從可配），RS232，雙以太網

- 處理器：ARM Cortex-A8 1GHz，512MB RAM，4GB eMMC

- 軟件：支持自定義對象字典，實時記錄生產數據（CSV導出）

- 防護：IP65前面板，工作溫度-20~60℃

實際應用中，HMI通過CANopen讀網關映射過來的PLC數據，實現參數設定（如貼標速度）、故障診斷（顯示報警碼）和日產量記錄。操作工反饋直觀，沒出現掉線。

總結

網關解決了異種總線互連的硬骨頭，HMI則把人機交互和產線數據閉環落到實處。這套組合在電池包裝線上穩定跑了三個月，故障診斷效率提升約30%，值得推廣。
