當前，深度學習技術與超構表面（metasurface）全息成像技術的融合，有力推動了光學成像領域的發展。得益于超構表面對光波特性的精準調控，全息成像技術經處理后可生成對應的三維圖像。因此，二者的結合可實現高質量圖像的獲取?；?a href="http://m.makelele.cn/tags/神經網絡/" target="_blank">神經網絡深度學習方法進行超構表面設計的文章數量日益增多，但關于該主題的綜述仍較為匱乏。

據麥姆斯咨詢報道，近期，中國計量大學田穎教授等人在Photonics期刊上發表了題為“Advances in Deep Learning-Driven Metasurface Design and Application in Holographic Imaging”的綜述文章。文中介紹了神經網絡的發展歷程，以及利用四種神經網絡進行超構表面設計的相關內容，并探討了基于深度學習設計的超構表面全息成像技術的應用，從而增進讀者對此類技術的系統性理解。

基于深度學習的超構表面設計

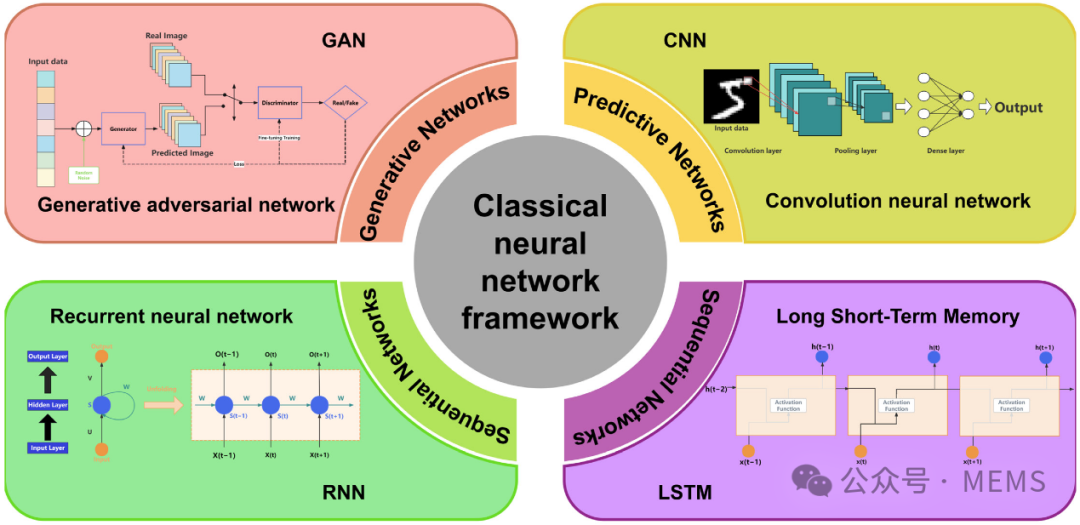

近年來，深度學習作為一門快速發展的交叉學科技術，其在超構表面設計中的應用引起了學術界的廣泛關注。本文總結了四種用于超構表面設計的神經網絡框架，如下圖所示。憑借神經網絡的優異學習能力，深度學習能夠識別超構表面結構屬性與其電磁特性之間復雜的隱性關系，并利用大規模數據集簡化設計過程。

四種用于超構表面設計的經典神經網絡模型

卷積神經網絡（CNN）是眾多深度學習模型之一，其輸入層能夠有效處理輸入數據，并將其傳遞至后續層。原始數據的空間維度對網絡性能有著至關重要的影響，如果原始數據的尺度不符合網絡的要求，通常會進行歸一化、尺度調整或區域裁剪等操作，以使數據與網絡規范相匹配。

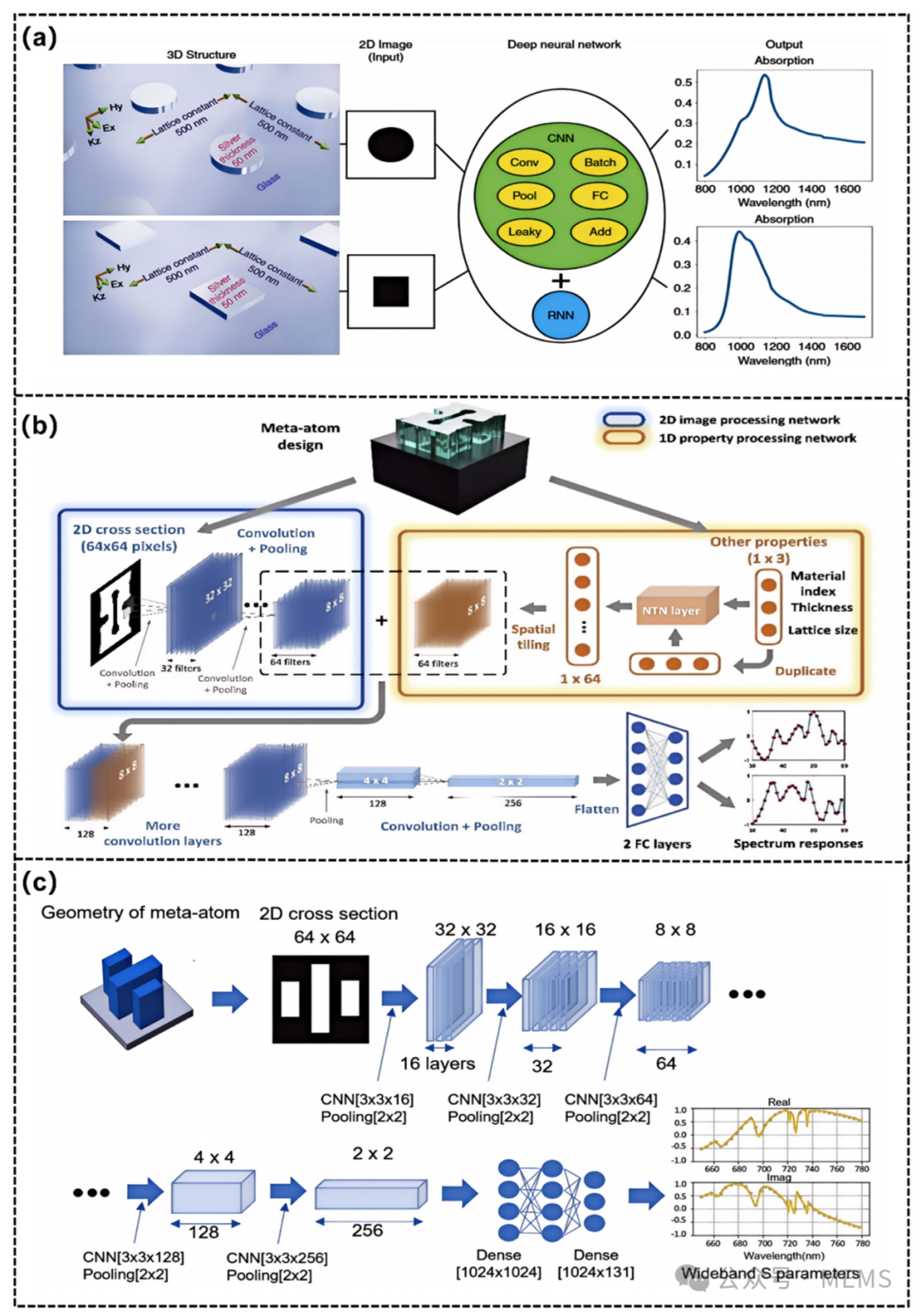

對于超構表面設計而言，卷積神經網絡的卷積機制可直接對超構表面單元的空間分布進行建模，使網絡無需依賴先驗經驗?zāi)Ｐ?，即可學習電磁響應特征。卷積神經網絡所固有的局部連接性和權重共享特性，與超構表面的設計原理高度契合。此外，多通道處理能夠?qū)崿F(xiàn)多物理場協同優化，從而提升光學性能、結構穩定性與工藝適配性。用于超構表面設計的部分卷積神經網絡框架如圖下所示。

超構表面設計中的卷積神經網絡模型

生成網絡旨在全面理解原始訓練數據集的內在概率分布特征，并生成符合該分布的新的數據樣本。最具代表性的生成模型為生成對抗網絡（GAN），其通過生成器（G）和判別器（D）之間的對抗訓練過程進行優化。

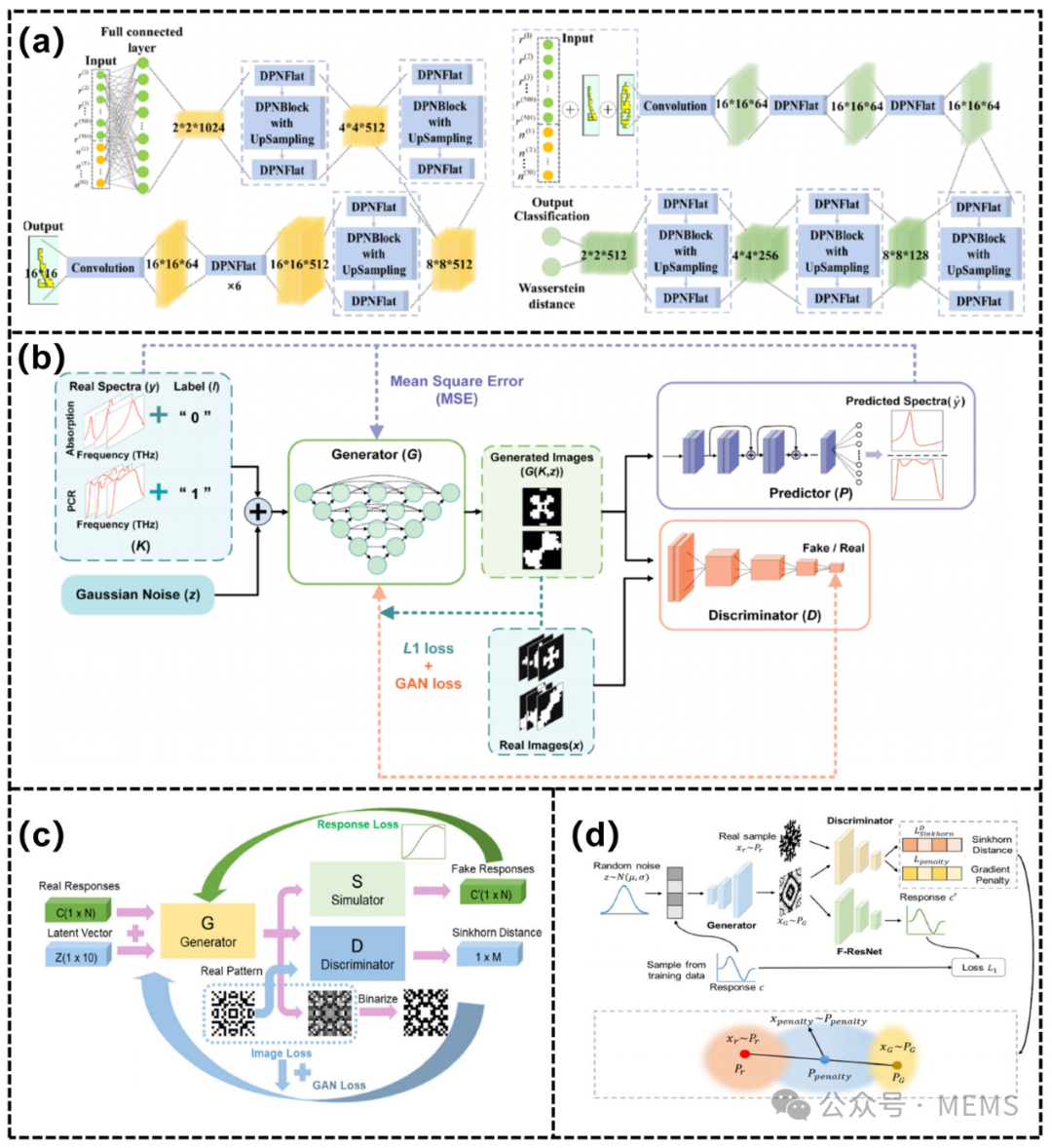

在超構表面設計中，生成對抗網絡通過以端到端的方式將潛在變量的幾何結構直接映射到相應的光學響應，解決了電磁仿真軟件中的瓶頸問題。除了提高速度之外，生成對抗網絡還能夠探索高維參數空間，有助于發現滿足光學功能要求的超構表面結構。通過將目標函數（例如相位分布或透射光譜）作為條件輸入，生成對抗網絡避免了傳統優化方法的常見缺陷，并引入電磁性能約束，從而在單次訓練周期內實現全局優化。近期研究中使用生成對抗網絡模型進行超構表面設計的框架圖如下所示。

超構表面設計中的生成對抗網絡模型

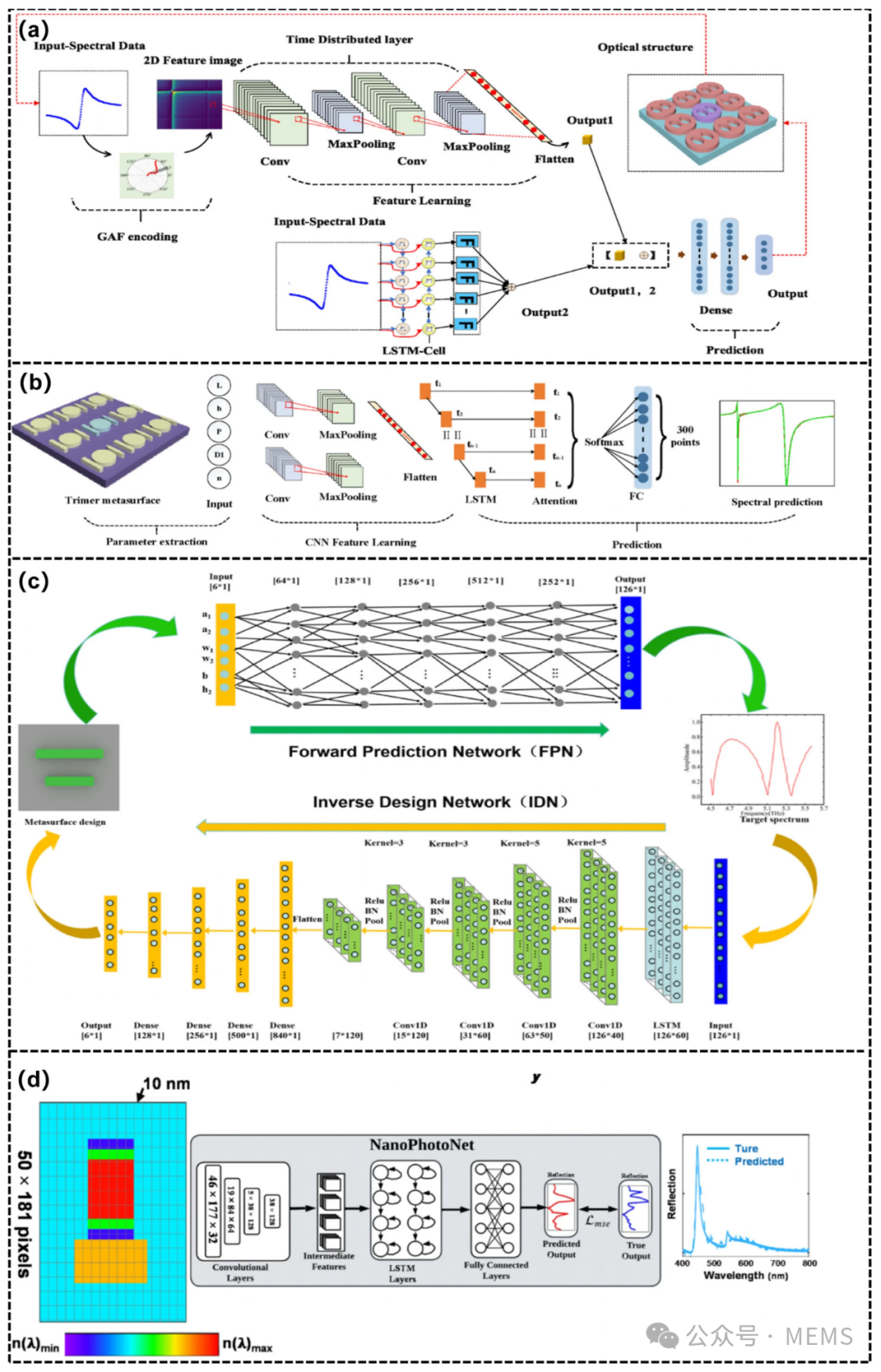

時序網絡旨在洞察輸入數據的時間相關性，以便推斷數據的后續演變過程。在訓練過程中，時序網絡采用遞歸方式開展序列學習。在每個時間步，網絡會根據輸入數據自行調整，將數據的歷史信息傳遞到后續訓練中。這構成了一個用于處理時間依賴關系的動態建?？蚣?，其中循環神經網絡（RNN）是最具代表性的早期范例。然而，基本循環神經網絡模型無法解決梯度消失問題，這極大地限制了模型的學習能力。正是為了解決梯度約束問題，引入了獨特的門控機制，從而產生了長短期記憶（LSTM）模型。這些門控機制使LSTM能夠有效地管理長期依賴關系，克服了傳統RNN的學習局限性。部分相關文獻中所采用的循環神經網絡模型框架如下圖所示。

超構表面設計中的循環神經網絡模型

基于深度學習設計的超構表面的全息應用

超構表面全息成像利用人工亞波長結構對電磁波場的精確調控能力，通過設計超構表面陣列的空間排布與幾何布局，基于數字化的目標光場分布來調制光波的各項參數，從而實現全息成像。

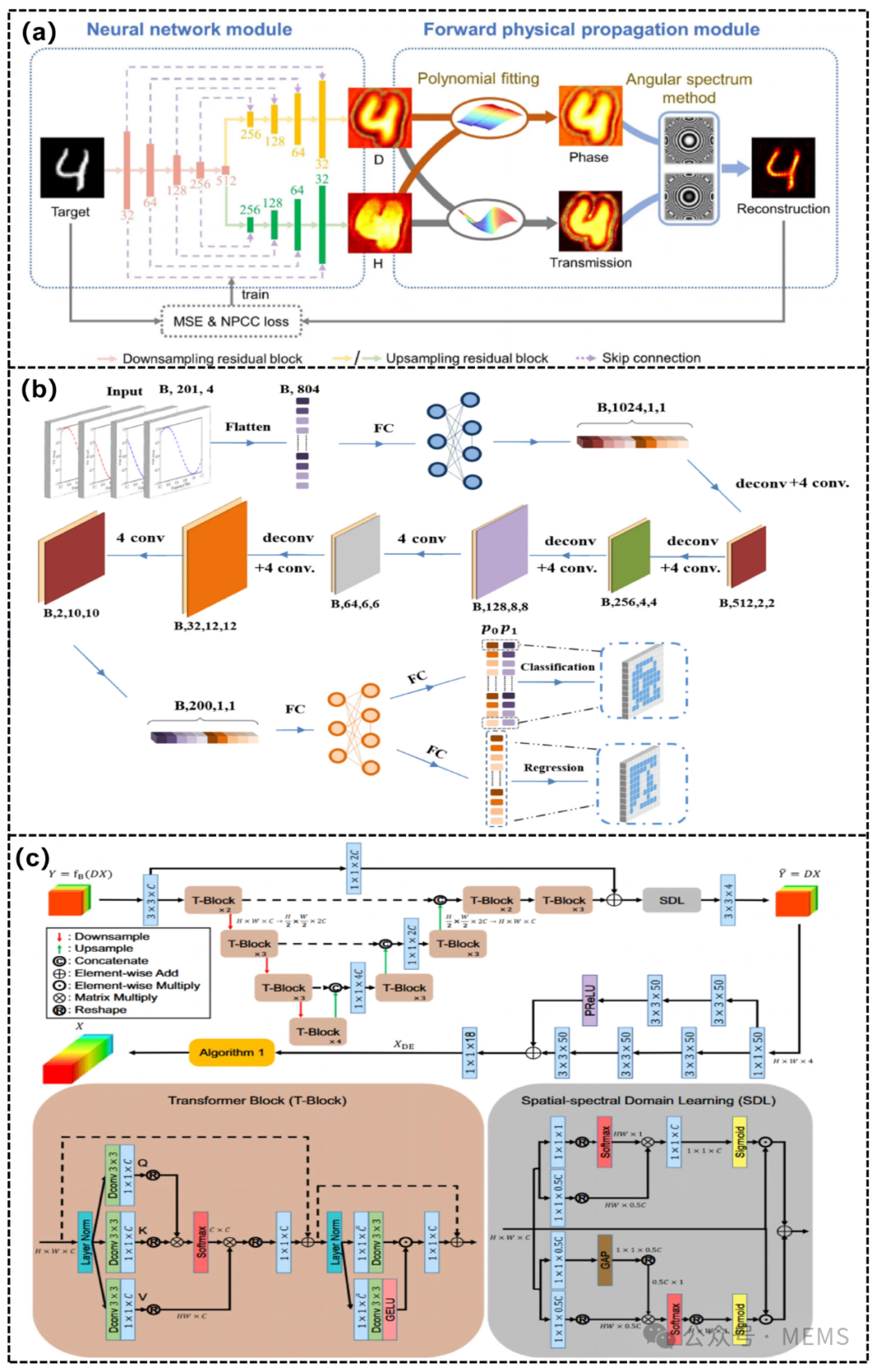

超構表面全息技術融合了兩類技術的優勢：該技術將目標光場分布逆向設計為各單元的相位調制函數，把連續相位輪廓轉化為數字編碼圖案，并通過單元結構排布構成全息圖的編碼區域。這種“數字設計-納米結構編碼-波前重構”的機理，摒棄了傳統全息術中依賴實物客體與復雜干涉系統，通過定制化超構表面單元排布，可對成像位置、景深、多通道顯示實現精密調控，使其適用于動態全息顯示、光學信息加密等應用場景。近期研究中，利用神經網絡設計超構表面（應用于全息成像）的模型框架如下圖所示。

超構表面全息成像應用的深度學習模型

綜上所述，研究人員全面探討了四種經典的深度學習模型——卷積神經網絡、生成對抗網絡、循環神經網絡和長短期記憶網絡，并闡述了它們?cè)诔瑯?gòu)表面設計和全息成像中的應用。深度學習的融入使超構表面設計變得更加多樣化、高效且精確，簡化了此前復雜的逆向設計過程。

深度學習與超構表面設計工程的交叉融合代表了一種新穎且極具前景的研究方向，旨在提高傳統超構表面設計的精度和速度。文中總結了基于深度學習設計的超構表面在全息成像中的應用。未來的工作應將這項技術擴展到其他相關領域。端到端的設計消除了傳統分步工作流程中的誤差累積。在端到端的全系統設計中，構建了一個融合“目標需求-超構表面結構-陣列布局”的聯合優化模型，其中擴散模型生成初始結構，隨后通過強化學習進行參數優化。新興神經網絡架構——圖神經網絡（GNN）和擴散模型——為超構表面設計提供了新的范式。此外，基于GNN對單元間電磁耦合的建模，結合物理約束損失函數，能夠?qū)崿F(xiàn)多波段工作超構表面的設計。這些方面共同凸顯了未來研究方向的多樣性。

論文鏈接：

https://doi.org/10.3390/photonics12100947
