跨協議·真實時：疆鴻智能網關打通羅克韋爾PLC與CANopen編碼器

背景與痛點

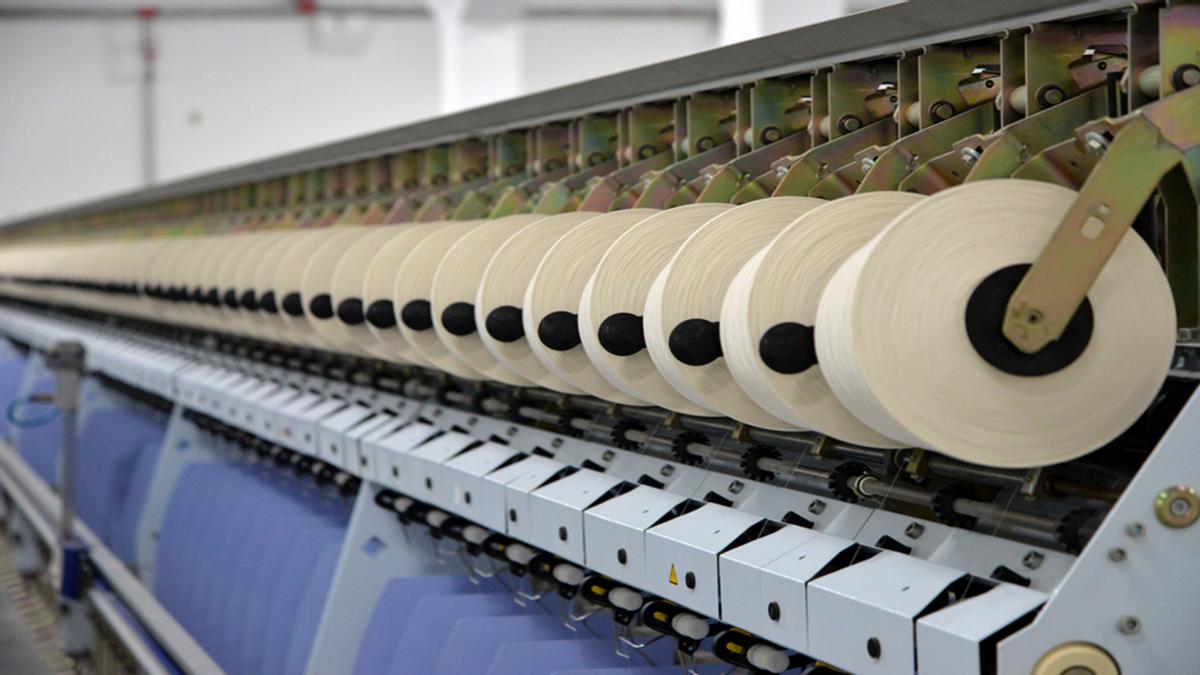

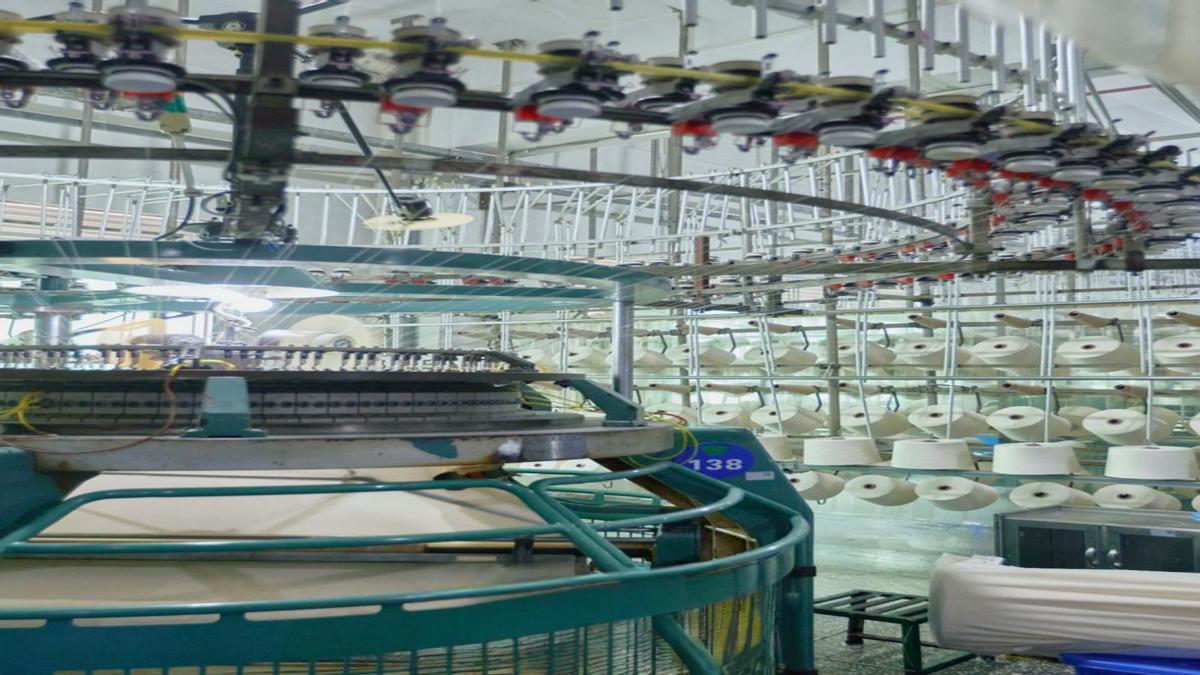

某重型機械與紡織設備混合產線，長期存在“語言不通”的尷尬：羅克韋爾PLC只認EtherNet/IP，而旋轉編碼器和線性編碼器遵循CiA 406協議，走CANopen總線。設備間無法直接讀取位置數據，協同動作依賴人工干預，安全預警延遲嚴重，更別提遠程配置了。產線換型時，工程師得抱著筆記本分別調試兩套系統，耗時又易錯。

網關核心功能

疆鴻智能EtherNet/IP轉CANopen網關扮演“翻譯官”：一側作為EtherNet/IP從站，無縫接入羅克韋爾PLC網絡；另一側作為CANopen主站，主動輪詢編碼器的位置反饋（圈數、角度、位移）。它支持CiA 406協議的全部參數映射，實時同步分辨率可達微米級。

軟硬件配置

硬件上，網關采用DIN導軌安裝，供電24V DC，雙網口與雙CAN口隔離設計。配置時，先用PC軟件導入編碼器的EDS文件，在對象字典中映射好位置值（如0x6064）和控制字（0x6040）；再設定EtherNet/IP的IP地址和輸入/輸出實例長度。PLC側只需添加網關的EDS描述文件，即可像讀寫本地寄存器一樣讀取編碼器數據。

優勢與價值

- 協議壁壘被打破：PLC直接獲得編碼器的實時位置，用于重型機械的行程限位和紡織設備的張力閉環。

- 遠程配置成為現實：通過PLC下傳參數，網關可在線修改CANopen主站的輪詢周期、心跳參數，甚至觸發編碼器零點校準。

- 安全預警從“事后”變“事前”：當位置超差或編碼器斷線時，網關自動置位PLC報警標志，響應時間<5ms。

解決了什么關鍵問題

過去，重型機械與紡織設備各自為政，因?yàn)閰f(xié)議異構，協同動作只能靠硬接線傳遞開關信號，精度差、故障點多?，F(xiàn)在，一條EtherNet/IP總線串聯整個產線，所有編碼器數據透明流動。換型時間從2小時縮至15分鐘，非計劃停機減少70%。

總結

這個不起眼的網關，像一座雙向收費站——沒有它，數據堵在路上；有了它，羅克韋爾PLC與CANopen編碼器各走各的道，卻默契如一體。對于混線制造而言，協議轉換不是“可選項”，而是產線活起來的“必選項”。
