浮球液位計工作原理

浮球液位計由浮球、插桿等組成。浮球液位計通過連接法蘭安裝于容器頂上，浮球根據排開液體體積相等等原理浮于液面，當容器的液位變化時浮球也隨著上下移動，由于磁性作用，浮球液位計的干簧受磁性吸合，把液面位置變化成電信號，通過顯示儀表用數字顯示液體的實際位置，浮球液位計從而達到液面的遠距離檢測和控制。

浮球液位計是根據阿基米德浮力原理設計的，當容器的液位變化時浮球也隨著上下移動，由于磁性作用，浮球液位計的干簧管受磁性吸合，從而使傳感器內電阻成線性變化，再由轉換器將這個阻值的變化轉換成4mA～20mA標準直流信號輸出，實現液面的遠距離檢測和控制。

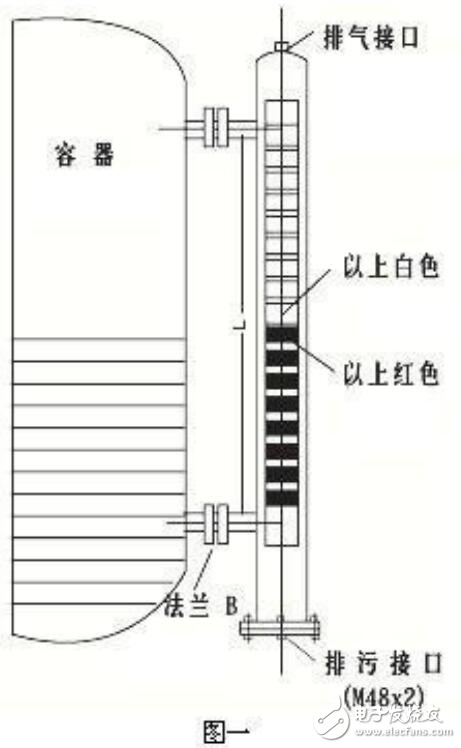

液位計采用連通器的原理。使容器內液體等高引入到液位計主體管內。在主體管內的漂浮浮球組件，根據浮力原理和磁性藕合原理。在主體管外附靠著能反映磁現象的翻柱作為液面位置的顯示。隨文體管內液位的變化，浮球組件的高低也相應變化。從而使主體管外的翻柱作180度的翻轉，當液位上升時，翻柱由白色轉為紅色，當液面下降時，翻柱由紅色轉為白色。顯示器的紅，白界位處為容器內介質液位的實際高度。從而實現液面的檢測目的如圖所示。

GSK浮球液位計工作原理

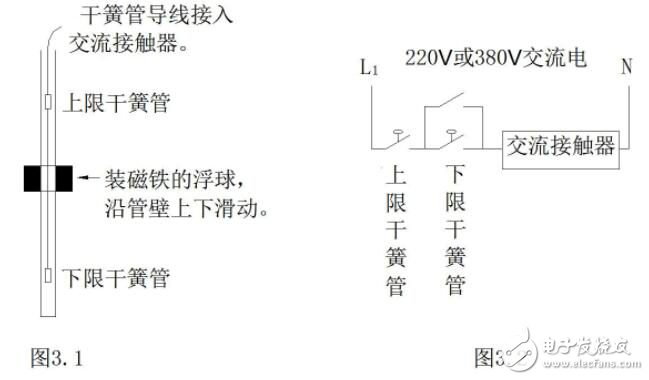

GSK也采用干簧管，它將干簧管固定在管壁內固定的位置。浮子隨著浮力沿著管壁上下滑動，見圖3.1。浮子內有磁鐵，經過干簧管時，觸點吸合。干簧管觸點也是直接串接交流接觸器，可以控制水泵啟動，見圖3.2。GSK上下限位置精確，但管壁不能有臟東西，安裝不能傾斜（小于30°），否則會影響浮子的上下移動。所以這種方式不能在污水中使用。

UQK、GSK可直接接220V或380V交流電，但干簧管因水位波動，觸點頻繁吸合，使用壽命大幅降低。所以可以通過GKY系列液位控制儀表轉換為12V電壓來使用，延長干簧管使用壽命，同時也增加許多功能。
