[組圖]熒光燈快速延壽電子起輝器

熒光燈快速延壽電子起輝器

普通熒光燈點燃時都需要有一個其會起來接通和斷開電源以使鎮流器產生自感高壓點亮熒光燈管。這種常用的起輝器內部是一個充滿氖氣的雙金屬片觸點，由于機械動作緩慢，所以熒光燈不能像白織燈那樣一開就亮。有時要跳動好幾次才能點亮，使人很不舒服，且又影響燈管的壽命。當電網電壓較低或環境氣溫較低時，這種現象更加嚴重，有時燈管根本無法點燃。這里介紹一種新穎的熒光燈電子起輝器，體積小巧，可和普通起輝器一樣旋入熒光燈的起輝器座里，但它的啟動性能極佳，能使熒光等像白織燈泡一樣一開就亮，而且當氣溫較低或電網電壓降到160V時，仍能使熒光等起輝點燃。

電路原理

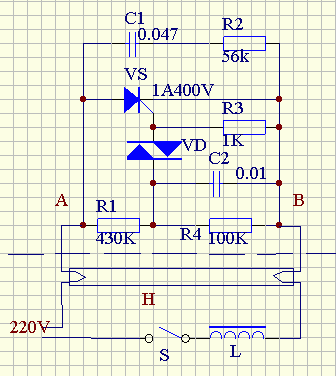

熒光等快速延壽起輝器的線路如下圖所示，圖中虛線上部就是我們要介紹的電子起輝器。
電路工作過程是：當閉合電源開關s，正半周電流經鎮流器L并通過燈絲加在電子起輝器的AB兩端。當燈管未點亮?xí)r，AB兩端電壓與市電電壓相同，R1與R4分壓并使C2充電，待充電電壓大于雙向觸發二極管VD的導通電壓時，VD導通，晶閘管VS也隨之導通。燈管燈絲通電加熱，鎮流器產生磁場，因感性負載電流滯后電壓90度，當電流下降為零時，晶閘管VS截止，但此時市電電壓為負半周的最大值。電壓通過R2加到C1上，鎮流器L和C1組成諧振電路，電容C1就以?xún)杀兜氖须婋妷悍烹娛篃艄苎杆賹?dǎo)通點亮，整個過程僅20ms。當燈管點亮后，電子起輝器AB兩端電壓下降，停止工作，電路處于截止?fàn)顟B(tài)。

元器件選擇與制作

VS選用0.8~1A/400~600V小型塑封單向晶閘管,如2N6565,MCR100-8型等。VD為2CTS型雙向觸發二極管。R1~R4均用炭膜電阻，C1，C2均用CBB聚苯電容，C1要求耐壓600V以上。

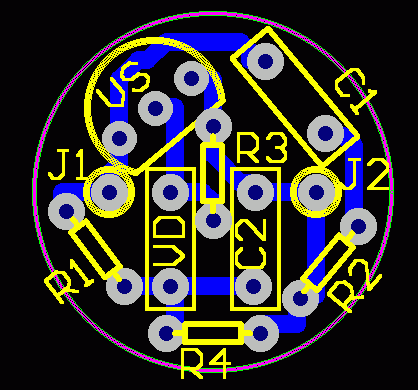

印刷電路板圖如下圖，按照電路安裝好電子起輝器，找一個普通的起輝器，拆掉氖泡和電容，按電路接好，把制作好的電子起輝器裝入殼里。使用時和普通起輝器一樣，將它旋入熒光燈的起輝器座即可。
本起輝器適用于40W的熒光燈管，不用調試就能正常工作。如果用于其他功率的熒光燈，則需將電容C1，C2的容量作適當調整。如用在20W的熒光燈上，C1可取0.047UF,C2取0.01UF 。（參考文獻：陳有卿《新穎電子燈光控制器》）

下面兩幅圖為電路原理圖和印刷電路板圖，怎么樣？簡單吧？假如你對你家的熒光燈起輝器不滿以，趕快做一個吧，
