ML4835復合PFC/CFL小型熒光燈電子調光鎮流控制器（下）

3?4燈管壽命的終止

當發射材料耗盡，即燈管壽命終止時，燈弧電流經整流在燈管耗盡的陰極附近產生高壓。此時鎮流器充當了恒流源，因此功率耗散匯集在衰竭的陰極附近，它會導致拉電弧并使管殼破裂。小型熒光燈管更容易破裂和碎損，是由于它的直徑小而不能像大號燈管易散熱。小型熒光燈也出現更多的安全隱患，是因?yàn)樗鼈兺ǔＳ迷谙蛳抡彰飨到y(tǒng)而沒有反射罩蓋。3?5燈管壽命終止（EOL）和ML4835

在ML4835內采用了一種代表直流電壓產生的電路，它經倒相器向燈管供電。當該電壓超過內部門限電平時，ML4835就利用它來閉鎖鎮流器。可以用一只外部電阻器作為燈管壽命的“EOL封閉電阻器”，以設置功率能級的跳閘點，見典型應用電路圖14中的R9。有關詳細分析可查閱Micro?Liner公司的用戶指南、ML4835的應用注意內容。圖6〔見上期本文（上）〕是燈管壽命終止EOL功能的簡化模型。

3?6鎮流器輸出電路

IC芯片經非重迭傳導的頻率調制，控制向燈管輸出功率。這就是指明在振蕩器電容CT處于放電時間tDIS期間，兩路鎮流器輸出驅動器都將是低電平值。另外，用ML4835及外圍電路可實現20∶1的調光熒光燈照明系統。

3?7振蕩器電路

壓控振蕩器（VCO）的頻率范圍，是受LFB（燈管反饋輸入）放大器輸出端電阻RSET控制的。當燈管電流減小時，LFBOUT輸出端的電壓降低，這引起CT充電電流增大，因此造成振蕩器的頻率升高。由于鎮流器的輸出網絡會衰減高頻分量，從而減小了送往燈管的功率。振蕩器的頻率可由如下方程式確定：fOSC=(4)

以及tCHG=RTCTln(5)

當ICHG=0時，振蕩器的最低頻率設置在：fMIN?（6）

振蕩器的起始頻率可由下式表達：fSTART=（7）

上述兩個方程式均假設tCHG?tDIS。

當LFBOUT為高電平時，ICHG=0，并且振蕩頻率

?

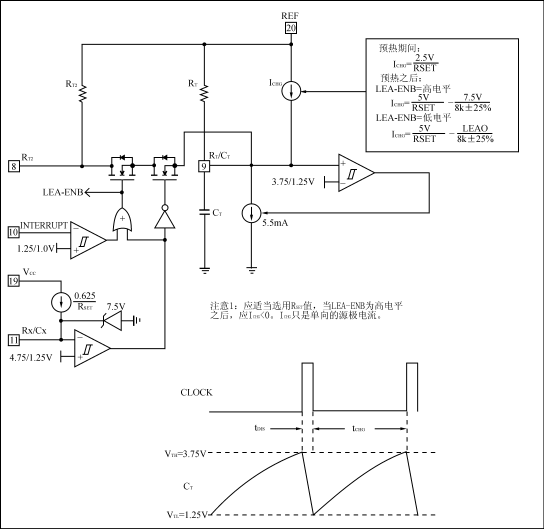

圖10振蕩器的電路方框和定時波形（原圖，未做格式化處理）

?

圖11典型的VCC與ICC波形：當ML4835由泄放電阻器起動

時，從輔助繞組測量的整流交流線路和自舉電路波形

（原圖，未做格式化處理）

最低。充電電流按兩控制輸入端發生變化：一是預熱定時器的輸出電壓；二是LFBOUT電壓值（即燈管反饋放大器輸出電壓）。在預熱條件下，充電電流固定在：ICHG(PREHEAT)=(8)

在運行模式下充電電流減小，而LAMPFB放大器電壓從0V升到VOH。

可由下式來表達充電電流的特性：ICHG=（9）

當ICHG為最高值時，振蕩頻率達到最高值，它是在電壓LFBOUT=0V時得到的：ICHG（0）=（10）

±25％

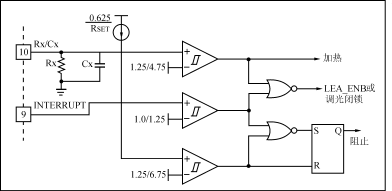

圖12燈管預熱和中斷定時器（原圖，未做格式化處理）

當LFBOUT腳電壓是它的最大輸出電壓值VOH時，燈管達到最大的功率和最低的輸出頻率。在這種條件下，鎮流器的最低工作頻率由式（6）設置。

為了按更高Q值輸出網絡在可調光鎮流器中有效使用IC?ML4835，可以選用較大的CT值和較低的RT值，以產生控制范圍之外的較小頻率偏移（改變LFBOUT腳電壓）。放電電流設置在5?5mA。若假定IDIS?IRT，則有：

tDIS(VCO)?600×CT(11)

3.8IC偏置電壓、欠壓鎖定和熱關斷

在ML4835中還有一個并聯箝位電路，它把VCC電壓限制在15V（即VCCZ）。IC偏置電壓通常由鎮流器的變壓器輔助繞組提供，它應由一個受限電流源饋送。當VCC低于（VCCZ－1.1V)時，IC吸取的靜態電流小于0.55mA，并且關閉IC輸出。這就允許IC起動時使用一只“泄放電阻器”，它接整流后的交流線電路。

為了降低鎮流器成本，ML4835還包含一個溫度傳感器，如果IC的結溫超過了130℃，它將阻止鎮流器工作。為了用這個傳感器代替外部的傳感裝置，當放置芯片時應該特別注意保證它傳感的溫度在物理上是鎮流器恰當點的數值。

ML4835芯片的溫度可由下式來估算：

Tj=TA＋(PD×65℃/W)（12）

3.9起動、再起動、預熱和中斷

在ML4835中設計的燈管起動狀況執行電路，目的是讓燈管的壽命盡量長久，同時在燈管正常輸出條件期間讓鎮流器發熱最低。圖12中的電路能控制燈管的起動過程：燈絲的預熱和燈管輸出的中斷。

Cx的充電電流是（IR(SET)/4)，它經Rx放電。當功率增大時，Cx上的電壓復原到0?7V（VBE）。Cx上電壓升到4?75V的時間，則是燈絲預熱的時間。在預熱期間振蕩器的充電電流ICHG=2.5/RSET。這將產生預熱燈絲的高頻信號，但不會產生足夠的電壓來點亮燈管，也不會產生有效的發光電流。

在陰極預熱之后，倒相器的頻率降到fSTART，它產生的高電壓值點亮了燈管。如果當燈管已點亮?xí)r，沒有檢測到燈管電流，那么在Cx經Rx放電到1?25V門限電平之前，Cx的充電電流被阻斷，并且倒相器也被阻止工作。在這種狀態下關斷倒相器，就能在燈管未能放電發光或者脫離管座時，防止倒相器引起過熱。典型應用時選用高阻值Rx，可使這一時間設置得相當長。

直到INTERRUPT高于1?25V之前，可忽略振蕩器的LFBOUT。在Cx腳的電壓被箝位在約7?5V。應該注意到如果不能讓VCCZ箝位導通，就不能耗散IC中過多的功率。這將在較低的環境溫度時，激活溫度傳感器。在各種工作狀態下的工作頻率概況列在表3中。ML4835可用于T4小型熒光、IECT8（線型燈）、T5線性燈、T12線型燈等。

表3三種工作狀態下的頻率

4?1典型應用電路

三種可調光與不可調光的鎮流器在房屋建筑中照明應用電路，如圖14、圖15和圖16所示。

4?2電路元器件明細

（1）圖15電子鎮流器電路元器件明細見表4。

（2）圖15調光控制接口電路元器件明細見表5。

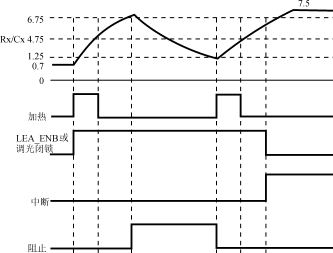

圖13燈管起動和再起動定時（原圖，未做格式化處理）

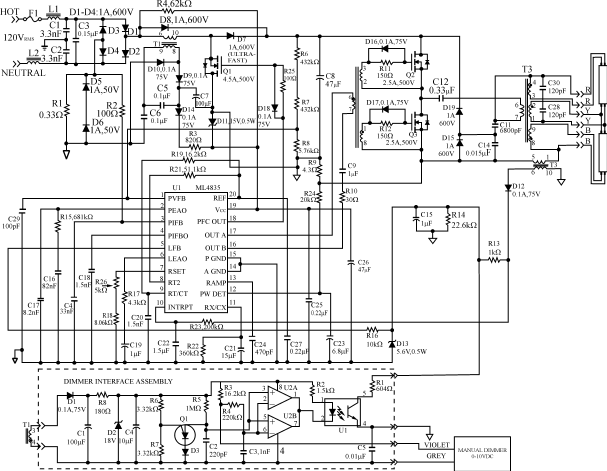

圖15鎮流器在房屋建筑中向下照明的應用電路（之二）（原圖，未做格式化處理）

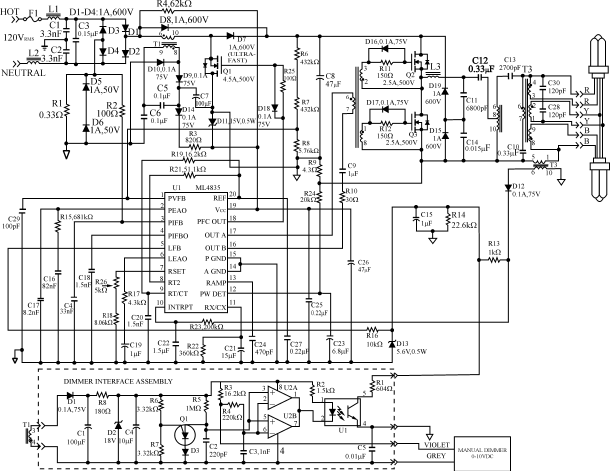

圖14鎮流器在房屋建筑中調光照明的應用電路（之一）（原圖，未做格式化處理）

表4圖15應用電路電子元器件明細

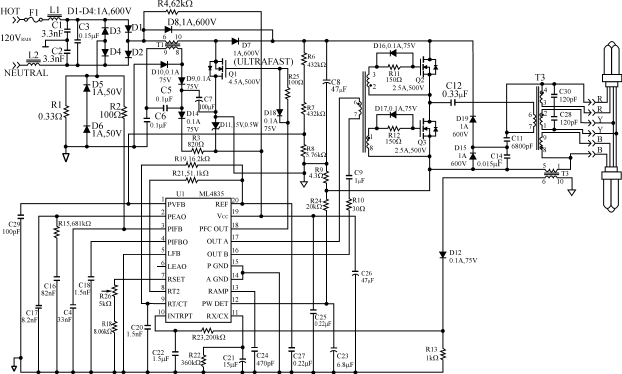

圖16（不可調光的）鎮流器在房屋建筑中向下照明的應用電路（之三）（原圖，未做格式化處理）
