TL494電路應用 - TL494工作原理圖解（引腳功能_內部結構_參數及開關電源電路）

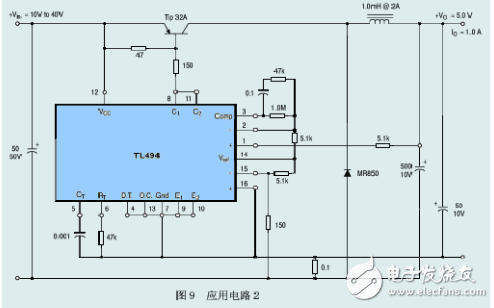

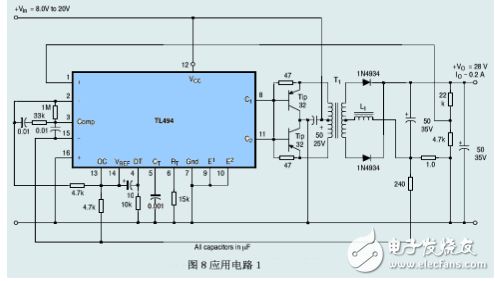

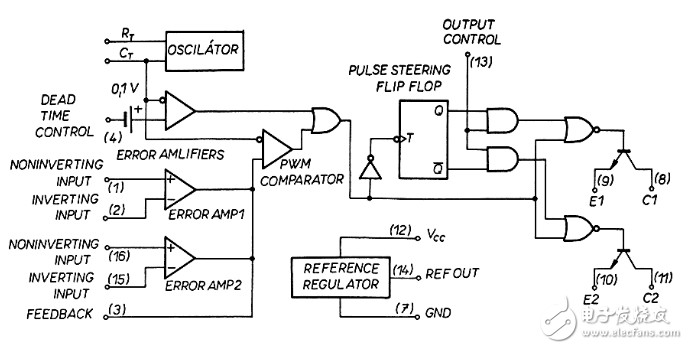

　　六、 TL494脈寬調制控制電路應用

　　 TL494工作原理圖解（引腳功能_內部結構_參數及開關電源電路）

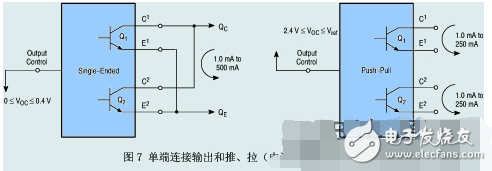

　　TL494單端連接輸出和推、拉（電流）結構

　　 TL494工作原理圖解（引腳功能_內部結構_參數及開關電源電路）

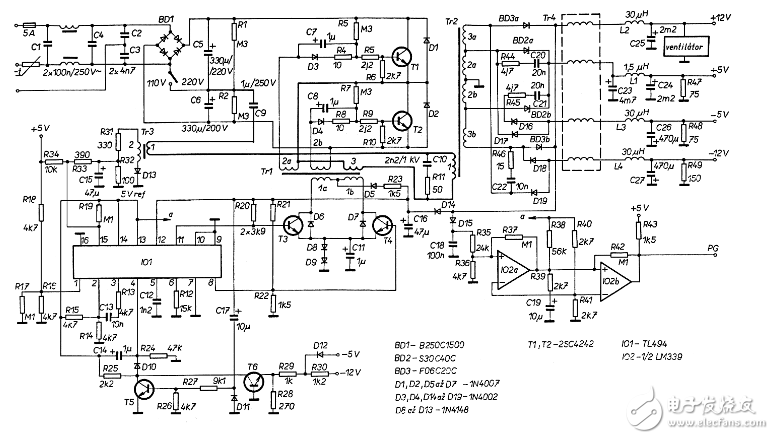

　　TL494組成的200W開關電源電原理圖

　　 TL494工作原理圖解（引腳功能_內部結構_參數及開關電源電路）

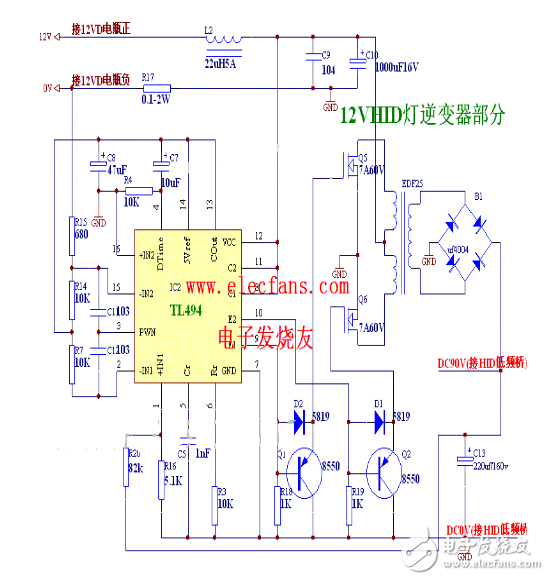

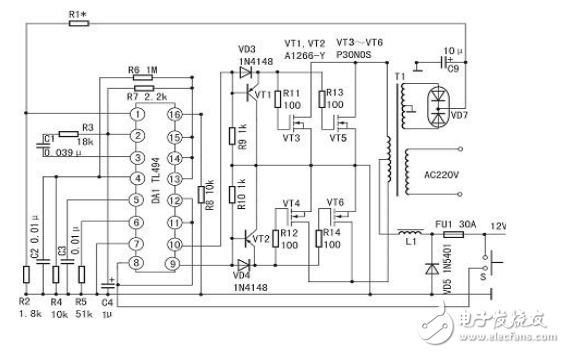

　　逆變電路圖

TL494工作原理圖解（引腳功能_內部結構_參數及開關電源電路）
