TL494是一種固定頻率脈寬調制電路，它包含了開關電源控制所需的全部功能，廣泛應用于橋式單端正激雙管式、半、全橋式開關電源。

　　工作原理

　　是一個固定頻率的脈沖寬度調制電路，內置了線性鋸齒波振蕩器，振蕩頻率可以通過外部的一個電阻和一個電容進行調節。輸出電容的脈沖其實是通過電容上的正極性鋸齒波電壓與另外2個控制信號進行比較來實現。功率輸出管Q1和Q2受控于或非門。當雙穩觸壓器的時鐘信號為低電平時才會被通過，即只有在鋸齒波電壓大于控制信號期間才會被選通。當控制信號增大，輸出脈沖的寬度將減小。

　　控制信號由集成電路外部輸入，一路送至?xí)r間死區時間比較器，一路送往誤差放大器的輸入端。死區時間比較器具有120mV的輸入補償電壓，它限制了最小輸出死區時間約等于鋸齒波的周期4%，當輸出端接地，最大輸出占空比為96%，而輸出端接參考電平時，占空比為48%。當把死區時間控制輸入端接上固定的電壓，即能在輸出脈沖上產生附加的死區時間。

　　脈沖寬度調制比較器為誤差放大器調節輸出脈寬提供了一個手段：當反饋電壓從0.5V變化到3.5時，輸出的脈沖寬度從被死區確定的最大導通百分比時間中下降為零。2個誤差放大器具有從—0.3V到（vcc—2.0）的共模輸入范圍，這可能從電源的輸出電壓和電流察覺的到。誤差放大器的輸出端常處于高電平，它與脈沖寬度調制器的反相輸入端進行“或”運算，正是這種電路結構，放大器只需最小的輸出即可支配控制電路。

　　TL494引腳功能詳細介紹

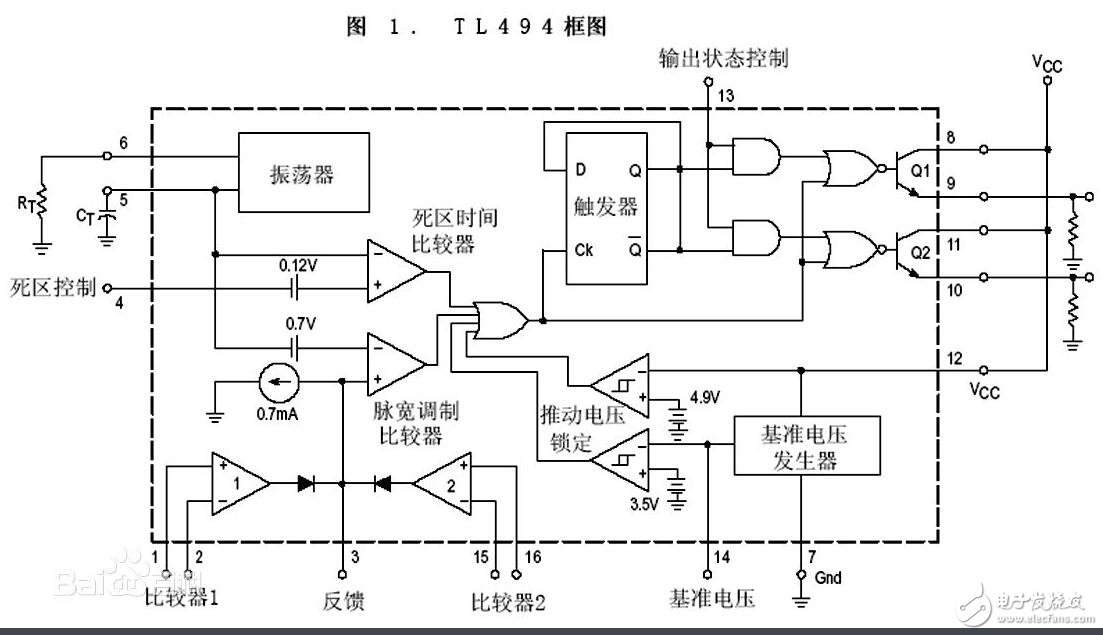

　　TL494采用DIP-16（Double Jnline Package，雙列直插式封裝）和SOP-16（Small Outline Package，小外形 FEEDB封裝）兩種封裝形式，其引腳排列如圖11-16所示。

　　TL494的引腳功能簡介如下。

　?。?） 11N+（引腳1）：誤差放大器1的同相輸入端。在閉環系統中，被控制量的給定信號將通過該引腳輸入誤差放大器；而在開環系統中，該引腳需接地或懸空。

　　（2） 11N-（引腳2）：誤差放大器1的反相輸入端。在閉環系統中，被控制量的反饋信號可通過該引腳輸入誤差放大器，此時還需要在該引腳與引腳3之間接入反饋網絡；而在開環系統中，該引腳需接地或懸空。

　?。?） FEEDBACK（引腳3）：反饋/PWM比較器輸入端。在閉環系統中，可以根據需要在該引腳與引腳2之間接入不同類型的反饋網絡，構成比例、比例積分和積分等各種類型的調節器，以滿足不同用戶需求。

　?。?） DTC（引腳4）：死區時間控制比較器輸入端。該端用于設置TL494死區時間的取值。該引腳接地時，死區時間最小，可獲得最大占空比。

　?。?） CT（引腳5）：振蕩器定時電容接入端。CT的取值范圍通常在O.OOl～O.lyF之間。

　　（6） Rr（引腳6）：振蕩器定時電阻接入端。腳的取值范圍通常在5～lOOkQ之間。

　?。?） GND（引腳7）：信號地（芯片工作參考地）。

　　（8） Cl（引腳8）：輸出晶體管VT1的集電極端，該端為正向脈沖輸出端。在推挽工作模式下，該端輸出正向脈沖信號，腳11輸出負向脈沖信號，兩者在相位上相差1800，經隔離放大后分別去驅動開關管。在單端工作模式下，該端可以與引腳11并聯在一起，以提高脈寬調制控制器TL494的輸出能力。

　　（9） El（引腳9）：輸出晶體管VT1的發射極端，該端為引腳8輸出脈沖信號的參考地端，一般與引腳7直接相連。

　?。?0） E2（馴腳10）：輸出晶體管VT2的發射極端，該端為引腳11輸出脈沖信號的參考地端，一般與引腳7直接相連。

　?。?1） C2（引腳11）：輸出晶體管VT2的集電極端，該端為反向脈沖輸出端。在推挽工作模式下，該端輸出反向脈沖信號，引腳8輸出正向脈沖信號，兩者在相位上相差1800，經隔離放大后分別去驅動開關管。在單端工作模式下，該端可以與引腳8并聯在一起，以提高脈寬調制控制器TL494的輸出能力。

　?。?2） Vcc（引腳12）：偏置電源（芯片工作電源）接入端。應用時該端必需外接一個容量在O.lUF以上的濾波電容到公共接地端。

　?。?3） OUTPUT CTRL（引腳13）：輸出工作模式控制端。通過該引腳可選擇推挽或單端輸出模式。當該端接高電平時，TL494將工作在推挽工作模式下，此時最大占空比可達48%。當該端接低電平時，兩路輸出脈沖完全相同，最大占空比可達到96%。

　?。?4） REF（引腳14）：基準電源輸出端，其輸出電流可達lOmA。

　?。?5） 21N-（引腳15）：誤差放大器2的反相輸入端。該端可以接入保護電路的反饋信號，用以實現過電流、過電壓等故障保護。

　?。?6） 21N+（引腳16）：誤差放大器2的同相輸入端。詼端為保護閥值電壓（流）設定端，用以實現過電流、過電壓等故障保護。
