74ls90電性參數表 - 74ls90工作原理_邏輯功能表_電性參數及應用電路

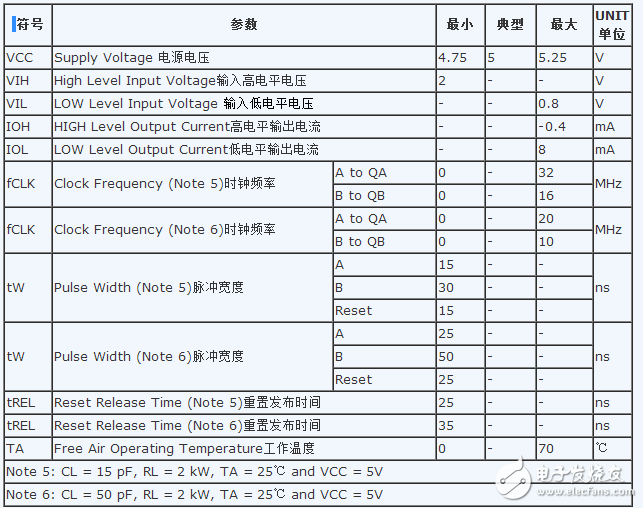

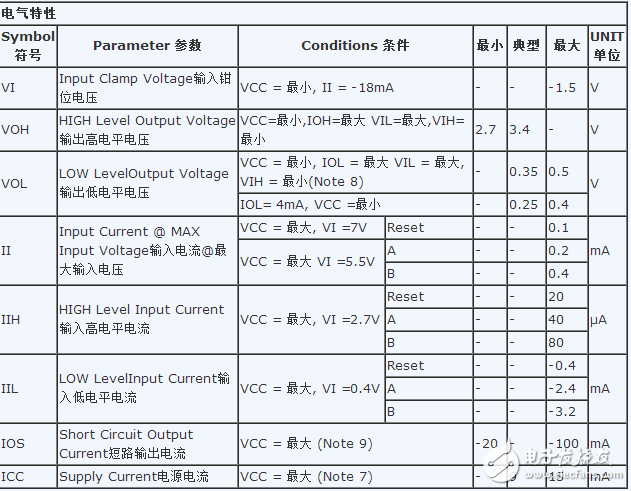

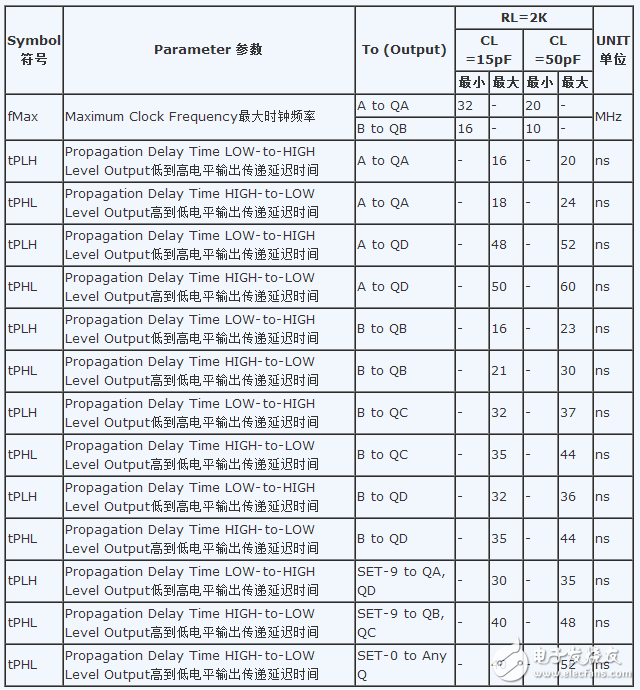

74ls90電性參數表

74ls90工作原理_邏輯功能表_電性參數及應用電路

74ls90應用電路

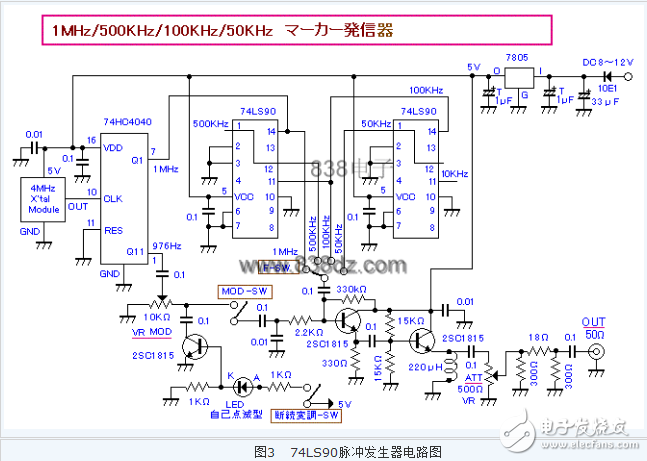

74ls90脈沖發生器電路

74ls90工作原理_邏輯功能表_電性參數及應用電路

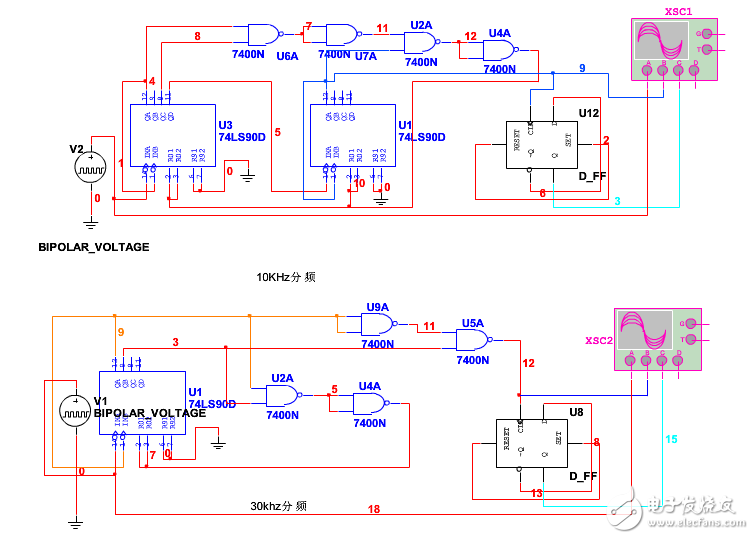

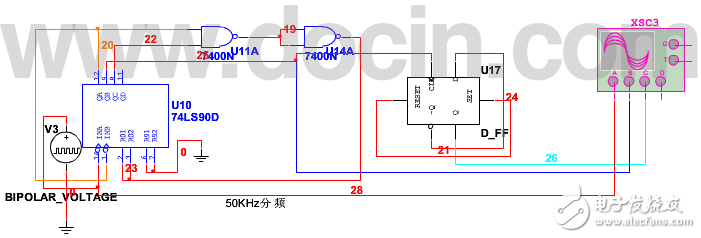

　　74ls90實現電路的分頻

74ls90工作原理_邏輯功能表_電性參數及應用電路

　　輸入信號為300KHZ 的方波信號或i 弦波信號，仿真軟件為Multisim10.0.

　　運用計數器實現分頻的關鍵在于明白計數后產生的上升沿觸發信號，觸發下一個芯片。R01，R02 為復位端，由計數端控制。R91，R92 始終接地。在送復位信號時要注意信號同時到達兩個復位端，復位信號傳輸中與、非等門電路都會延遲信號到達，所以在這個過程中門電路最好一樣。當計數很大時，可以用多個741S90 分別計各個位的數。

閱讀全文

上一頁 1 23全文
