74LS373是一款常用的地址鎖存器芯片，由八個并行的、帶三態緩沖輸出的D觸發器構成。在單片機系統中為了擴展外部存儲器，通常需要一塊74LS373芯片。本文將介紹74LS373的工作原理，內容涵蓋引腳圖、內部結構、主要參數以及在單片機擴展系統中的典型應用電路。

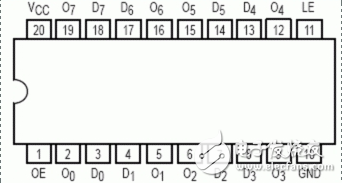

　　一、74ls373引腳圖及功能介紹

　　G為數據打入端：當G為“1”時， 鎖存器輸出狀態（1Q～8Q）同輸入狀態（1D～8D）；當G由“1”變“0”時，數據打入鎖存器中。

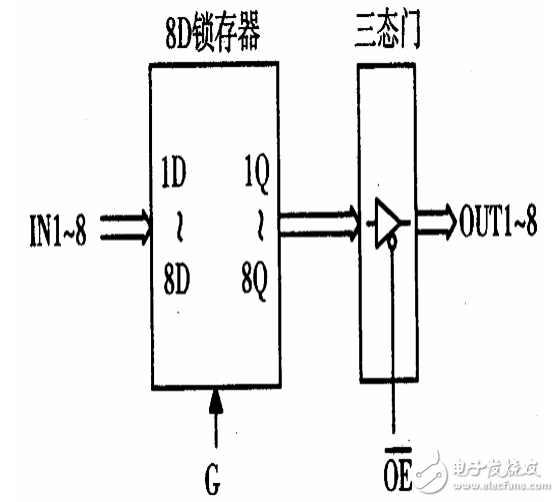

　　二、74ls373工作原理

　?。?）.1腳是輸出使能（OE），是低電平有效，當1腳是高電平時，不管輸入3、4、7、8、13、14、17、18如何，也不管11腳（鎖存控制端，G）如何，輸出2（Q0）、5（Q1）、6（Q2）、9（Q3）、12（Q4）、15（Q5）、16（Q6）、19（Q7）全部呈現高阻狀態（或者叫浮空狀態）;

　?。?）。當1腳是低電平時，只要11腳（鎖存控制端，G）上出現一個下降沿，輸出2（Q0）、5（Q1）、6（Q2）、9（Q3）、12（Q4）、15（Q5）、16（Q6）、19（Q7）立即呈現輸入腳3、4、7、8、13、14、17、18的狀態。

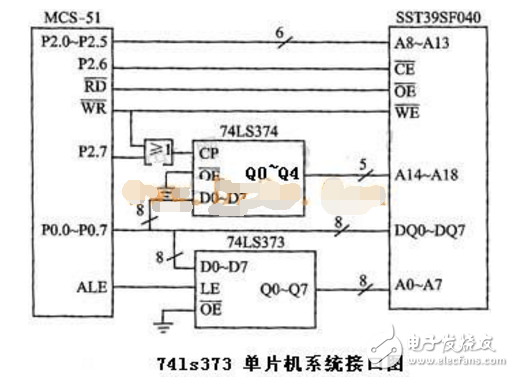

　　鎖存端LE 由高變低時，輸出端8 位信息被鎖存，直到LE 端再次有效。 當三態門使能信號OE為低電平時，三態門導通，允許Q0~Q7輸出，OE為高電平時，輸出懸空。當74LS373用作地址鎖存器時，應使OE為低電平，此時鎖存使能端C為高電平時，輸出Q0~Q7 狀態與輸入端D1~D7狀態相同；當C發生負的跳變時，輸入端D0~D7 數據鎖入Q0~Q7。51單片機的ALE信號可以直接與74LS373的C連接。 74ls373與單片機接口：

　　1D~8D為8個輸入端。1Q~8Q為8個輸出端。

　　G是數據鎖存控制端；當G=1時，鎖存器輸出端同輸入端；當G由“1”變?yōu)椤?”時，數據輸入鎖存器中。

　　OE為輸出允許端；當OE=“0”時，三態門打開；當OE=“1”時，三態門關閉，輸出呈高阻狀態。

　　在MCS-51單片機系統中，常采用74LS373作為地址鎖存器使用，其連接方法如上圖所示。其中輸入端1D~8D接至單片機的P0口，輸出端提供的是低8位地址，G端接至單片機的地址鎖存允許信號ALE。輸出允許端OE接地，表示輸出三態門一直打開。

　　三、74ls373邏輯電路真值表

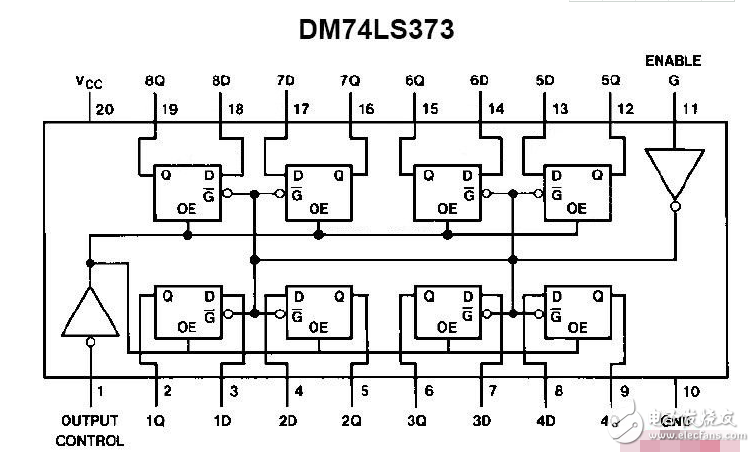

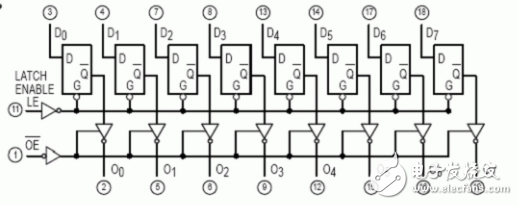

　　1、74LS373邏輯圖

　　2、74ls373真值表

　　L--低電平;

　　H--高電平;

　　X--不定態;

　　Q0--建立穩態前Q的電平;

　　G--輸入端，與8031ALE連高電平：暢通無阻低電平：關門鎖存。圖中OE--使能端，接地。

　　當G=“1”時，74LS373輸出端1Q-8Q與輸入端1D-8D相同;

　　當G為下降沿時，將輸入數據鎖存。

　　四、74ls373參數

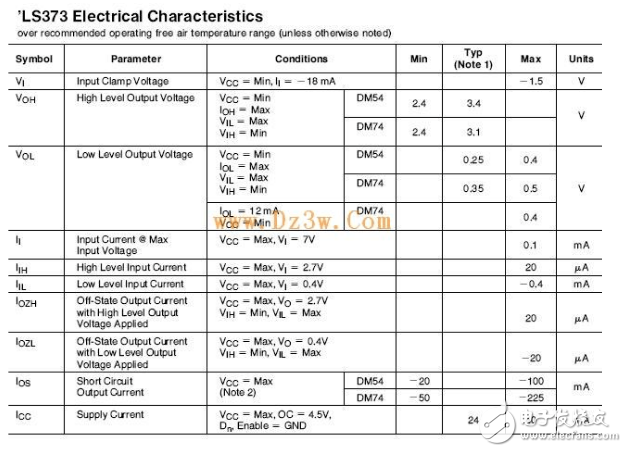

　　1、74LS373電氣參數

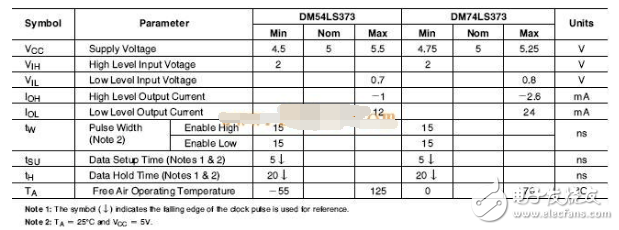

　　2、74ls373推薦工作條件

　　五、74ls373應用電路

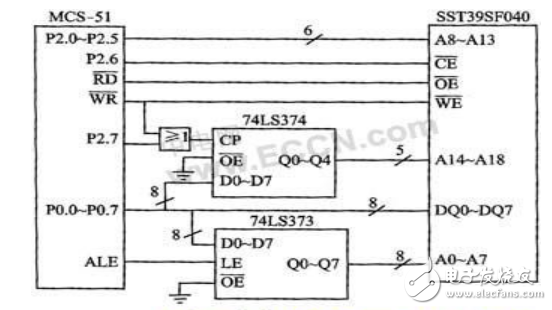

　　1、74LS373在單片機擴展系統中的典型應用電路

　　當74LS373用作地址鎖存器時，應使OE為低電平，此時鎖存使能端G為高電平時，輸出Q0-Q7的狀態與輸入端D1-D7狀態相同；當G發生負的跳變時，輸入端D0-D7 數據鎖入Q0-Q7。51單片機的ALE信號可以直接與74LS373的G連接。在MCS-51單片機系統中，其連接方法如下圖所示。其中輸入端1D-8D接至單片機的P0口，輸出端提供的是低8位地址，G端接至單片機的地址鎖存允許信號ALE。輸出允許端OE接地，表示三態輸出門一直導通，可以送出地址信號。

　　1D-8D為8個輸入端。1Q-8Q為8個輸出端。

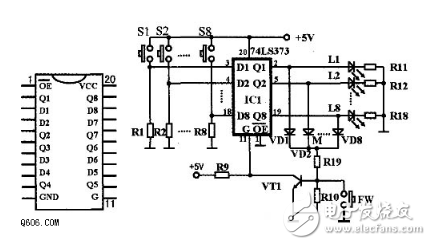

　　2、利用74LS373設計的搶答器電路圖

　　利用74LS373設計的搶答器電路它由一片8D鎖存器74LS373。8只組別按鍵開關S1-S8，8組別搶答有效的狀態顯示發光二極管L1-L8，一個復位按鍵FW等組成。

　　該8路競賽搶答器，每組受控于一個搶答按鍵開關，高電平表示搶答有效。

　　設置主持人控制鍵FW用于控制整個系統清0和搶答有效開始控制的啟動。每按下一次復位鍵FW時，使8D鎖存器的控制端G為高電平，若組別按鍵開關S1～S8中任何一個都沒按下，即對應8D鎖存器的輸入端D均為低電平，則此時8個輸出端均為低電平，對應的發光二極管均不點亮，表示搶答者正在準備搶答狀態。按下復位鍵FW時，8D鎖存器的控制端G為高電平，若組別按鍵開關S1-S8中存在一個或幾個處于按下狀態，即與之對應的8D鎖存器的輸入端D為高電平，此時與之對應的8D鎖存器的輸出端立即為高電平，對應的發光二極管被點亮，表示搶答者違規了。只有每按下一次復位鍵FW，并在復位鍵FW抬起后，搶答才是有效的。

　　系統具有第一搶答信號鑒別和鎖存功能。在主持人將系統復位并使搶答 有效開始后，第一搶答者按下?lián)尨鸢粹o。對應的輸入引腳接高電位1，8D鎖存器的對應輸出端立即為高電平1。二極管VD1-VD8組成了或門電路。使三極管VT1基極得到高電位而飽和導通使鎖存器的G為低電平，將8D鎖存器的輸入信號鎖存在了輸出端，輸入端的信號變化將不在影響輸出端。對應點亮的發光二極管指示出第一搶答者的組別。

　　在顯示有效的組別的同時，也可以同時采用蜂鳴器警示。

　　器件選擇與電路制作

　　8D鎖存器選擇74LS373，其引腳排列圖如圖2示。若選擇其它型號的，要注意控制端電平的要求，及其它的使能端。8只組別按鍵開關S1-S8、復位按鍵FW可選擇AN8系列車床控制用按鈕。8組別搶答有效的狀態顯示用發光二極管L1～L8選用φ10的高亮LED；三極管VT1選擇S9014，電阻R1-R8選擇025W／5．1kΩ，R11～R18選擇~25W／430Ω，R9和R10選擇0．25W／5．1kΩ，R19選擇0．25W，5，10Ω，二極管VDl～VD8選擇IN4148。

　　電路采用單5V電源供電，制作時可使用7805穩壓集成電路獲得。

　　制作時，搶答按鍵、指示LED可通過接線端子從線路板上引出，方便于使用。

　　組裝焊接無誤，即能保證可靠工作。

　　設計特點

　　8D鎖存器74LS373的允許端G的控制信號不是周期固定的脈沖信號，而是將取自鎖存器輸出端的信號處理后得到的，保證電路結構最簡潔、處理時間最快捷，同時減少了脈沖源存在可能帶來的干擾，使電路性能更可靠。
