近幾年來，計算機網絡的應用面越來越廣，它的傳輸能力也越來越強，就目前的水平而言，計算機網絡的傳輸速率已經達到了10Gbps的等級，作為計算機網絡的承載介質之一的雙絞線，也就面對著更加高的性能要求，其中的要求之一就是盡量改善傳輸線路中的信噪比，以保證數據的可靠性。同理，從信息安全的角度出發，又要考慮到傳輸信號的向外泄漏問題。

　　從電磁兼容(EMC)的觀點出發，電磁干擾和電磁輻射是客觀存在的，作為綜合布線工程而言，由于受到現場條件的限制，無法避免地會受到環境電磁干擾的影響。所以，隨著高帶寬應用越來越普及，用戶對信息安全的考慮越來越重視，但是作為不受電磁干擾的光纖來說，基于其到桌面的接插件的非普及性及高昂的價格又讓很多用戶望而卻步。所以，作為面向電磁兼容場合的屏蔽布線系統正逐漸得到行業與用戶的重視。

　　隨著屏蔽布線技術的逐步普及和在工程中被得到廣泛的應用，越來越多的設計人員和工程人員希望了解屏蔽布線系統的基礎知識與基本概念、系統的設計應用與產品的選用、施工技術與施工要點、驗收內容與測試方法等方面的內容。在此，本文選取其中的幾個內容---屏蔽系統的應用及其施工要點做一個介紹，以供讀者參考。

　　在討論施工要點以前，我們先來了解下屏蔽系統的應用及屏蔽產品：

　　1. 屏蔽系統的應用

　　屏蔽布線系統源于歐洲，它是在普通非屏蔽布線系統的外面加上金屬屏蔽層，利用金屬屏蔽層的反射、吸收及趨膚效應實現防止電磁干擾及電磁輻射的功能，屏蔽系統綜合利用了雙絞線的平衡原理及屏蔽層的屏蔽作用，因而具有非常好的電磁兼容(EMC)特性。我們知道，在整個歐洲，大多數的最終用戶會選擇屏蔽布線系統。 目前，屏蔽布線系統已經為越來越多的用戶所認識，它在電磁兼容方面的良好性能也正在為越來越多的人所認可。所以，市場上的屏蔽布線產品已不只局限于歐洲產品，越來越多的廠商提供屏蔽布線產品。越來越多的用戶也選擇使用屏蔽系統。

　　那屏蔽系統往往在哪些工程中需要用到呢，廣泛的講，我們的綜合布線基本上都可以用屏蔽系統，只是我們需要考慮工程的成本而已。不過在有些需要考慮傳輸質量和傳輸效率的場所，我們也不得不采用較高成本的屏蔽系統。比如工廠、屏蔽機房、機場、醫院、政府機關、軍事機關、銀行、金融機構、自用辦公樓、精密實驗室等對傳輸性能要求較高的地方，還有某些涉及到商業秘密的場合。

　　2. 屏蔽系統的組成

　　屏蔽布線系統的功能體現需要做到所有連接硬件都使用屏蔽產品，包括：傳輸電纜、配線架、模塊和跳線。如果只是傳輸信道的一部分使用了屏蔽產品(如：水平電纜)，則起不到整體系統屏蔽的作用。在此我們先對這些產品做一個簡單的了解。

　　2.1屏蔽線纜

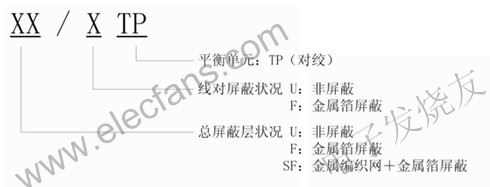

　　目前的屏蔽雙絞線中，主要有超5類(5e)屏蔽雙絞線，6類屏蔽雙絞線，超6類(6A)屏蔽雙絞線，7類屏蔽雙絞線以及7A類屏蔽雙絞線。在這些屏蔽雙絞線中，它們各自的屏蔽方式也有不同。在國家標準(GB 50311-2007)中規定了屏蔽電纜類型的表示方法，具體如下：

　　其中，金屬箔一般為鋁箔，金屬編織網一般為銅編織網。所以，對應的屏蔽線纜就有F/UTP，U/FTP，SF/UTP，S/FTP，F(xiàn)/FTP，SF/FTP等。需要說明的是，僅有鋁箔屏蔽的屏蔽對絞電纜(F/UTP，U/FTP，F(xiàn)/FTP等)中都自帶匯流銅導線，用于防止鋁箔萬一出現橫向斷裂時，匯流導線仍然能夠涉放屏蔽層桑德感應電流，使屏蔽性能依然保持。

　　MS-K RJ-45屏蔽模塊

　　2.2屏蔽模塊

　　屏蔽模塊分有RJ45型和非RJ45型兩大類。根據IEC 60603標準，RJ45型模塊可以支持250MHz的傳輸帶寬，而500MHz的6A類布線系統同樣使用了RJ45型模塊。對非RJ45(如GG45、TERA等等)型模塊，因其四個線對分別位于模塊的四個對角位置，并在四個線對之間添加了金屬隔離體，切斷了芯線之間的電磁耦合，因此它可以支持1000～1200MHz的傳輸帶寬。

　　屏蔽模塊通過屏蔽外殼將外部電磁波與內部電路完全隔離。因此它的屏蔽層需與對絞線的屏蔽層連接后，形成完整的屏蔽結構。

　　2.3屏蔽配線架

　　屏蔽配線架上具有接地匯接排和接地端子，匯接排將屏蔽模塊的金屬殼體聯結在一起。屏蔽模塊的金屬殼體通過接地匯接排連至機柜的接地匯接排完成接地。屏蔽配線架可為屏蔽模塊+配線架組合和一體化兩類結構。

　　2.4屏蔽跳線

　　根據屏蔽布線系統的全程屏蔽理論，屏蔽布線系統必須使用屏蔽跳線，否則將達不到預期的屏蔽效果。由于屏蔽模塊的種類分有RJ45型和非RJ45型兩類，使屏蔽跳線的種類分為三類：RJ45型 - RJ45型，RJ45型 - 非RJ45型，非RJ45型 – 非RJ45型(其中非RJ45型包含有GG45與TERA)。

　　屏蔽跳線內部結構

　　以上這些都是屏蔽系統不可缺少的部件材料，當然，在屏蔽系統中，還有要涉及到屏蔽機柜，屏蔽橋架等等。有的甚至連整個機房都進行屏蔽。

　　3.屏蔽系統施工

　　要完成一個屏蔽系統，尤其是很好的完成一個屏蔽系統，那么整個屏蔽系統的施工是最關鍵的部分。屏蔽布線工程除了穿線、理線、端接、測試和管理外，還需要關注以下施工要點和必須遵守的基本原則：

　　● 嚴格按照國標GB 50312-2007所制定的條款要求制訂施工操作規程進行施工;

　　● 根據GB 50312-2007的規定，屏蔽對絞線的彎曲半徑為對絞線外徑(纜徑)的8倍，這要求施工時對橋架和線管的彎角處需特別注意。

　　● 在工程中，應根據所用屏蔽對絞線的外徑確定橋架和電線管的尺寸，以免造成穿線困難。

　　● 軸裝線布放電纜時使用支架;

　　● 接地系統要求完整無缺、沒有松動的現象;

　　● 工作區的面板以及其中所安裝的模塊屏蔽殼體不需要接地。

　　而在這個關鍵的施工過程中，有兩個步驟又是關鍵中的關鍵。那就是屏蔽模塊的端接與屏蔽系統的接地。

　　3.1屏蔽模塊的端接

　　對屏蔽模塊的端接，筆者本人是深有體會。說其簡單也簡單，說其復雜也復雜，在剛學著端接屏蔽模塊是，看著眼前的模塊與線纜，不知道如果動手。但是，俗話說的好，熟能生巧。筆者曾經見過端接一個6A類屏蔽模塊的最快速度是39秒，不僅快，而且端接的非常好，這個速度，是我所知道的最快的一個了。按一般人的端接速度，少不了也要1-2分鐘吧。初做的或許3-4分鐘也做不好一個。說了這么多，到底怎樣才能端接好一個屏蔽模塊呢。端接屏蔽模塊，離不開要對屏蔽線纜的護套及屏蔽層進行處理。

　　含有絲網的屏蔽線纜S/FTP

　　3.1.1屏蔽電纜的屏蔽層處理

　　1)含有絲網的對絞電纜

　　此類對絞電纜有SF/UTP、S/FTP和SF/FTP等?；痉椒ㄈ缦拢?/P>

　　① 精確測量需保留的長度，剪斷多余的線纜后，在電纜上制作永久性標簽。

　?、谑褂脤?zhuān)業剝線刀剝離屏蔽對絞線的護套，避免剝離護套時將銅網或鋁箔切斷。為保證端接質量，通常會距離電纜末端5cm處進行線纜的外護套剝離。

　　③剪去鋁箔層，將絲網翻轉后均勻覆蓋在對絞電纜的護套外。

　　2)僅含鋁箔層，且鋁箔層導電面向內的對絞電纜

　　此類對絞電纜有F/UTP、F/FTP等。基本方法如下：

　　僅含鋁箔屏蔽線纜F/UTP

　?、?精確測量需保留的長度，剪斷多余的線纜后，在電纜上制作永久性標簽。

　　②使用專業剝線刀剝離屏蔽對絞線的護套，避免剝離護套時將銅網或鋁箔切斷。為保證端接質量，通常會距離電纜末端5cm處進行線纜的外護套剝離。

　?、?將鋁箔層翻轉后，均勻覆蓋在對絞電纜的護套，導電面向外。

　?、苡媚K包裝內的銅箔粘在電纜的開剝處。注意，要可靠緊固的粘住，同時之后，將長出銅箔的多余鋁箔剪斷。

　　⑤將導流線纏繞在鋁箔屏蔽層外。

　　3)僅含鋁箔層，且鋁箔層導電面向外的對絞電纜

　　此類對絞電纜有U/FTP等?；痉椒ㄈ缦拢?/P>

　　僅含鋁箔屏蔽線纜U/FTP

　　① 精確測量需保留的長度，剪斷多余的線纜后，在電纜上制作永久性標簽。

　?、谑褂脤?zhuān)業剝線刀剝離屏蔽對絞線的護套，避免剝離護套時將銅網或鋁箔切斷。為保證端接質量，通常會距離電纜末端5cm處進行線纜的外護套剝離。

　?、?將鋁箔層折疊翻轉后，均勻覆蓋在對絞電纜的護套上，導電面向外。

　?、?將導流線纏繞在鋁箔屏蔽層外。

　　3.1.2屏蔽模塊端接方法

　　屏蔽模塊端接分為兩個部分：屏蔽層端接和8芯對絞芯線端接。

　　1)屏蔽層端接是指對絞線的屏蔽層與模塊屏蔽殼體之間的端接過程。

　　屏蔽對絞線與屏蔽模塊端接時應滿足GB 50312-2007要求：“屏蔽對絞電纜的屏蔽層與連接器件終接處屏蔽罩應通過緊固器件可靠接觸，纜線屏蔽層應與連接器件屏蔽罩360°圓周接觸，接觸長度不宜小于10mm。屏蔽層不應用于受力的場合”。

　　屏蔽對絞電纜在芯線端接完后。然后將屏蔽層(SF/UTP、S/FTP和SF/FTP的絲網層，F(xiàn)/UTP、F2TP、U/FTP、F/FTP則為鋁箔和接地導線)固定在模塊屏蔽殼體的尾部，確保屏蔽層之間完全導通。

　　2)對對絞芯線端接

　　屏蔽模塊內8芯對絞芯線的端接要求可參照GB 50312-2007，基本做法如下：

　　①根據TIA-568A或B 的色標，將藍、橙、綠、棕色線對分別卡入相應的卡槽內，最好不要破壞各個線對的絞合度，注意：如果為了保證色譜而被迫改變絞距時，應將芯線多絞一下，而不是讓它散開。用手或?qū)Ｓ霉ぞ邔⒏鱾€(gè)線對卡到位，采用工具(斜口鉗或剪刀)將多余的線對剪斷，手動或采用專用工具將模塊的其他部件安裝到位。

　?、谛揪€端接的打線規則在整個布線工程要求統一，不能混用。

　?、奂魯喽嘤嗑€對，同時將模塊卡接到位。

　?、茏⒁鈾z查端接點附近是否有絲網或鋁箔。如果有則全部清除，以免造成芯線對地短路。

　　3)在屏蔽模塊端接完成后，要做到如下幾點：

　　①將模塊的屏蔽殼體合攏，并固定對絞線及對絞線中的接地線。

　?、趯⒛K安裝到面板或配線架上，整理線纜。

　?、蹖?dāng)屏蔽模塊插入面板或配線架的模塊孔中。

　?、苊姘灏惭b時應注意不要將屏蔽電纜的彎曲半徑過小，否則容易造成測試失敗。

　?、菖渚€架安裝時應注意屏蔽模塊與配線架接地匯流排之間接地良好。

　　3.2屏蔽系統接地

　　根據GB 50311-2007標準的規定，不同接地體的電位差不應大于1Vr.m.s。這就要求工作區安裝終端計算機設備的交流電源插座PE接地端子與電信間中局部等電位聯結端子板之間的電位差不能大于1Vr.m.s。在布線系統采用單獨接地體時，則要求接地電阻值小于4歐姆。屏蔽布線系統接地只需要在配線架端接地，工作區信息插座不需要再接地。因?yàn)楣ぷ鲄^(qū)的網絡設備和終端設備已經采用了保護接地(PE)，當網絡設備(或終端設備)通電時，借助于全程屏蔽技術，已經滿足了屏蔽布線系統所需要的兩端接地要求。

　　在此，我們只討論機架及機柜的接地，對于場地的接地，管槽接地不做詳細描述。那么在配線端的機柜及機架究竟怎樣進行接地呢?

　　3.2.1屏蔽配線架接地

　　1)屏蔽配線架串聯接地(菊花鏈連接方式)

　　在綜合布線系統的機柜中，屏蔽配線架一般是集中放置。因此使用短的接地導線連接到旁邊一個配線架(上方的配線架或下方的配線架)的接地螺栓上，最終連接到機柜的接地匯集排上。為保證可靠接地，以構成封閉式環狀的接地方式。這種接地方法結構簡單。但是對施工要求比較高。

　　2)屏蔽配線架星型接地

　　每個屏蔽配線架配備1～2個接地端子，使用接地導線直接連接至機柜接地匯集排上，構成星型接地方式。推薦第2種接地方式，任何一個接地點的故障只會影響一個屏蔽配線架，有助于提高系統的可靠性。

　　3.2.2機柜接地

　　對于屏蔽布線系統而言，等電位聯結導體的作用至關重要。如果等電位聯結導體選型不當或出現施工故障，會給對絞電纜和屏蔽模塊上感應到的電荷能夠通過等電位聯結導體盡快泄放掉，以免殘留電荷引起二次輻射干擾，造成抗干擾能力下降。其二是高頻電阻要小，在高頻情況下，電流主要是經導體的表面?zhèn)鬟f，所以盡量增加等電位聯結導體的面積，將會大幅度的降低高頻電阻。具體要做到：

　　機柜內的接地

　　1)機房?jī)?nèi)機柜接地應采用多股銅導線或網狀編制銅導線。如果對接地要求很高時，還在其表面鍍銀，以減少導線的表面電阻率，因而達到減小接地線高頻阻抗的目的。

　　2)要求使用銅質導線。

　　3)在機房?jī)?nèi)，每個機柜采用2根不同長度的連接導體與等電位聯結網格連接。

　　4)在沒有設置等電位聯結網格的場所，每個機柜/機架都必須分別采用等電位聯結導體以并行方式連接到局部等電位聯結端子板上，以確保接地可靠性。

　　另外，機柜上課拆卸的配線架及門等都要做接地連接。

　　這樣，再加上工作區的屏蔽跳線，一個完整的內部屏蔽系統就建好了。

　　結束語：

　　隨著屏蔽系統越來越被更多的用戶所使用，對屏蔽系統的施工要求也會越來越高。如何根據現有的屏蔽產品，來設計與建設更好的屏蔽系統，是我們綜合布線者們必須要面對的課題。當然，作為屏蔽系統，要真正發揮屏蔽系統的屏蔽效果，我們除了要選擇品質好的屏蔽產品，做好屏蔽系統的端接，做好全程360度的屏蔽外，對整個屏蔽系統的接地連接與整個系統的等電位連接也是必不可少的。只有這樣，我們才能保證屏蔽的完整以及屏蔽系統的屏蔽效果和系統傳輸性能。希望此文能對希望了解屏蔽系統及屏蔽技術的讀者有所啟發與幫助。
