      肺葉磁屏蔽特性的數值計算與分析

      2017-12-27 | rar | 28.60 MB | 次下載 | 1積分

      資料介紹

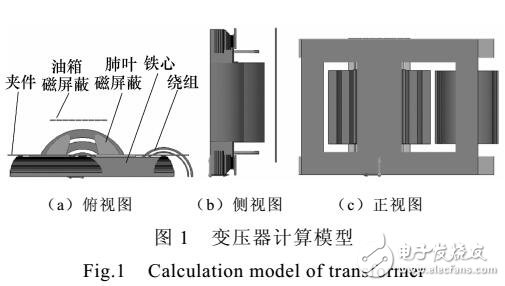

      　針對一種新型的器身磁屏蔽——肺葉磁屏蔽自身以及其在變壓器中的設計問題，以一臺容量為334MV．A、帶有肺葉磁屏蔽的單相自耦變壓器為研究對象，首先應用三維頻域非線性有限元法分析了肺葉磁屏蔽對變壓器結構件、繞組區域漏磁場以及雜散損耗的影響；然后，以漏磁場分析以及雜散損耗計算為手段，以變壓器油箱、夾件、拉板、油箱屏蔽以及肺葉磁屏蔽的磁感應強度（或損耗密度）作為觀測目標，研究肺葉磁屏蔽安裝位置以及尺寸對變壓器漏磁場的影響，并通過負載損耗試驗將有限元計算所得結果與實驗值進行對比，驗證分析的有效性；最后，針對肺葉磁屏蔽自身可能出現的局部過熱問題，設計三種不同的肺葉磁屏蔽油路結構，基于有限體積法對比分析不同油路結構下肺葉磁屏蔽的油流、溫升特性。對肺葉磁屏蔽特性的系統分析可為其設計以及其在變壓器中的設計提供指導，具有重要工程意義。

      肺葉磁屏蔽特性的數值計算與分析

      磁屏蔽
