典型應用圖

　　輸出恒定電流（恒流源）應用

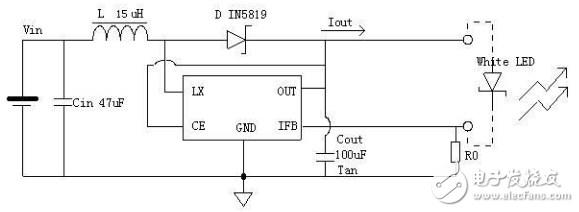

　　LY2106驅動一顆1W白光LEDL

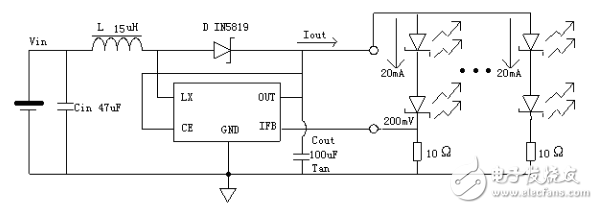

　　LY2106驅動多并兩串小功率白光LED

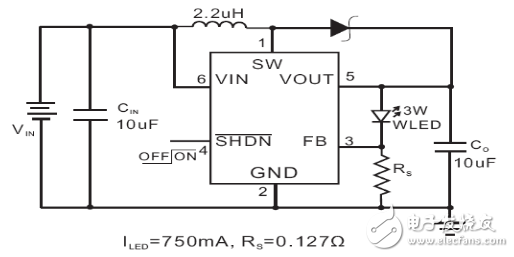

　　LY2326驅動3W典型應用圖

　　四、DC/DC升壓IC

　　型號：BT1001

　　?100KHzVFM開關型DC-DC升壓轉換器。

　　?低電壓?jiǎn)?dòng)：0.8V啟動，輸入電壓0.8-7V。

　　?輸出電壓范圍：2V~5.6V；固定電壓輸出。

　　?輸出電流：300mA。

　　?內置開關MOS管。

　　?封裝：SOT-23-3SOT-89-3TO-92。

　　型號：BT1002

　　?200KHzVFM開關型DC-DC升壓轉換器。

　　?低電壓?jiǎn)?dòng)：0.9V啟動，輸入電壓0.9-6V。

　　?輸出電壓范圍：2V~5.6V；固定電壓輸出。

　　?輸出電流：300mA~750mA。

　　?內置開關MOS管。

　　?封裝：SOT-23-3SOT-89-3。

　　型號：BT1003

　　?180KHzPFM開關型DC-DC升壓轉換器。

　　?低電壓?jiǎn)?dòng)：0.8V啟動，輸入電壓0.8-7V。

　　?輸出電壓范圍：2V~7V；固定電壓輸出或可調輸出。

　　?輸出電流：300mA~1000mA。

　　?有內置或者外置開關MOS管。

　　?封裝：SOT-23-3SOT-89-3SOT-23-5SOT-89-5。
