引言：　全世界都在積極建設智慧城市專案，目標是透過提高能效降低環境負荷，提升大樓管理及公共基礎設施的運營與維護效率，從而減少各種類型的公共服務。

　　各類型產品特征及整體解決方案

　　據ST中國區模擬產品市場經理孫亞輝介紹，無論是此次慕尼黑電子展的展出重點，還是在ST無線方案的部署上，都可以看出ST非常重視藍牙解決方案。藍牙是一個開放的標準，已經有完整的生態系統，非常容易被客戶采納。藍牙設備每年的出貨量高達30億，其中不少設備都采用了ST的藍牙方案。同時，作為藍牙技術聯盟的重要成員，ST既參與了藍牙標準的制定，也更了解這一標準的未來趨勢，提供的方案也更具前瞻性。

　　孫亞輝展示了可擴展至Nucleo的低功耗藍牙子板X-Nucleo IDB04A1及基于移動端APP的溫濕度實時測量演示。

　　圖：X-Nucleo IDB04A1

　　X-NUCLEO-IDB04A1簡介

　　X-NUCLEO-IDB04A1是一款基于BlueNRG設計的藍牙低功耗擴展板，板載BALF-NRG-01D3（超小型巴倫），兼容Arduino UNO R3接口。

　　BlueNRG是一款BLE4.0單模處理器，可做主機或從機，整個BLE協議棧運行在內嵌的Cortex M0內核上，非常適用于對功耗有嚴格要求的應用。

　　ST公司同時也提供了STM32Cube的軟件擴展包 X-CUBE-BLE1，降低了開發門檻，方便用戶在不同MCU系列中進行程序移植。

　　特點

　　BlueNRG低功率、低能量藍牙網絡協處理器

　　BALF-NRG-01D3變壓器和諧波濾波器

　　自由全面發展為BlueNRG固件庫和示例，兼容STM32Cube固件

　　藍牙低能量4.0兼容

　　兼容STM32

　　配備Arduino UNO R3連接器

　　非常低功耗：7.3 mA RX和8.2 mA TX + 0 dBm

　　最大傳輸功率：+ 8 dBm

　　優秀的接收機靈敏度（-88 dBm）

　　X-NUCLEO-IDB04A1是FCC認證（FCC ID:S9NIDB04A1）

　　X-NUCLEO-IDB04A1正式認證為BTLE 5 mw模塊對日本電臺法律“類型”認證由日本政府通過無鉛認證

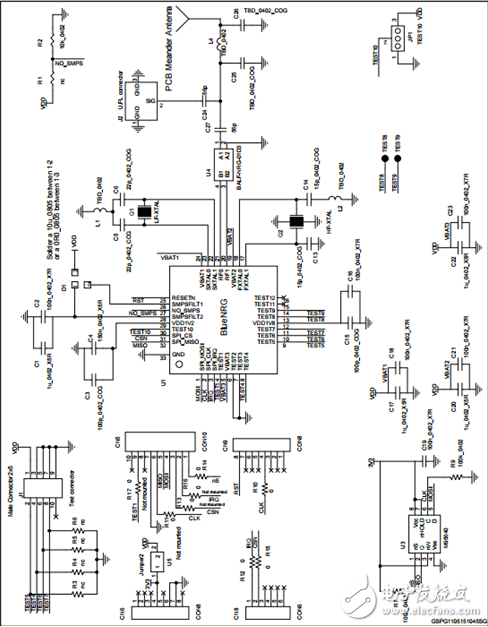

　　X-Nucleo IDB04A1原理圖

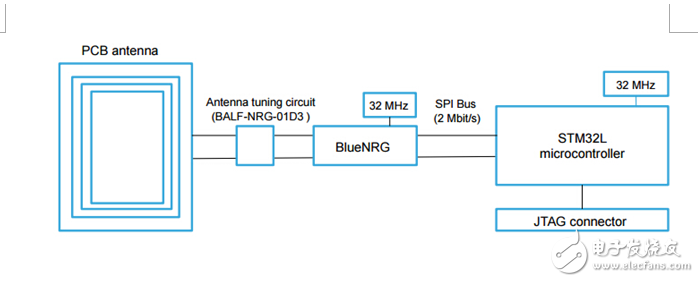

　　應用框圖

　　STBL C01

　　STBLC01藍牙低能耗控制器整個了1個主、從低功耗物理層，1個鏈路層和1個主控接口（HCI）。它還整個了可下載藍牙協議堆棧。STBLC01是一個低功耗的藍牙（BLE）控制器并且符合藍牙4.0規范。它集成了低功率無力層，具有嵌入式安全性引擎鏈路層，主機控制器接口（HCI），和一個電源管理.STBLC01從超低功耗的睡眠模式過度到工作模式時間非常段，只虛需小號一個非常低的平均電流，這導致電池壽命更長。STBLC01并提供將UAR或SPI作為傳輸層的人機交互通信的幾個外部微控制器接口的可能性

　　關鍵特性

　　藍牙協議棧STM32L和概要文件單獨提供

　　操作電源電壓從1.9到3.6 V

　　13馬最大峰值電流允許標準硬幣電池使用

　　低功率物理層

　　鏈路層與嵌入式安全引擎

　　UART和SPI作為人機交互傳輸層

　　SPI接口允許專有的低功耗模式，進一步降低功耗

　　ISM頻率為2.4 GHz

　　1Mbps無線廣播的數據率

　　廣泛和低成本26 MHz晶體

　　200Ω微分天線端口的阻抗

　　很少量的外部離散的組件

　　可編程輸出功率從-18 + 3 dBm dBm

　　數字RSSI

　　電源管理集成線性穩壓器

　　電池級探測器函數來控制電池的檢測水平

　　符合以下射頻規定：ETSI EN 300 328，300 440，F(xiàn)CC CFR47 15一部分，還有STD-T66QFN 24 5×5毫米R(shí)oHS包

　　工作溫度范圍從-40°C到85°C

　　智慧城市STM32系列微控制器

　　STM32F5

　　ARM公司的高性能”Cortex-M3”內核

　　1.25DMips/MHz，而ARM7TDMI只有0.95DMips/MHz

　　一流的外設1μs的雙12位ADC，4兆位/秒的UART，18兆位/秒的SPI，18MHz的I/O翻轉速度

　　低功耗在

　　72MHz時消耗36mA（所有外設處于工作狀態），待機時下降到2μA

　　最大的集成

　　度復位電路、低電壓檢測、調壓器、精確的RC振蕩器等

　　簡單的結構和易用的工具

　　參數

　　12V-36V供電

　　兼容5V的I/O管腳

　　優異的安全時鐘模式

　　帶喚醒功能的低功耗模

　　式內部RC振蕩器

　　內嵌復位電路

　　工作溫度范圍：-40°C至+85°C或105°C

　　特點

　　內核：ARM32位Cortex-M3 CPU，最高工作頻率72MHz，1.25DMIPS/MHz。單周期乘法和硬件除法。

　　存儲器：片上集成32-512KB的Flash存儲器。6-64KB的SRAM存儲器。

　　時鐘、復位和電源管理：2.0-3.6V的電源供電和I/O接口的驅動電壓。上電復位（POR）、掉電復位（PDR）和可編程的電壓探測器（PVD）。4-16MHz的晶振。內嵌出廠前調校的8MHz RC振蕩電路。內部40 kHz的RC振蕩電路。用于CPU時鐘的PLL。帶校準用于RTC的32kHz的晶振。

　　低功耗：3種低功耗模式：休眠，停止，待機模式。為RTC和備份寄存器供電的VBAT。

　　調試模式：串行調試（SWD）和JTAG接口。

　　DMA：12通道DMA控制器。支持的外設：定時器，ADC，DAC，SPI，IIC和UART。

　　3個12位的us級的A/D轉換器（16通道）：A/D測量范圍：0-3.6V。雙采樣和保持能力。片上集成一個溫度傳感器。

　　2通道12位D/A轉換器：STM32F103xC，STM32F103xD，STM32F103xE獨有。

　　最多高達112個的快速I/O端口：根據型號的不同，有26，37，51，80，和112的I/O端口，所有的端口都可以映射到16個外部中斷向量。除了模擬輸入，所有的都可以接受5V以內的輸入。

　　最多多達11個定時器：4個16位定時器，每個定時器有4個IC/OC/PWM或者脈沖計數器。2個16位的6通道高級控制定時器：最多6個通道可用于PWM輸出。2個看門狗定時器（獨立看門狗和窗口看門狗）。Systick定時器：24位倒計數器。2個16位基本定時器用于驅動DAC。

　　最多多達13個通信接口：2個IIC接口（SMBus/PMBus）。5個USART接口（ISO7816接口，LIN，IrDA兼容，調試控制）。3個SPI接口（18 Mbit/s），兩個和IIS復用。CAN接口（2.0B）。USB 2.0全速接口。SDIO接口。

　　ECOPACK封裝：STM32F103xx系列微控制器采用ECOPACK封裝形式。

　　穿戴式裝置

　　LDO穩壓器

　　工作原理

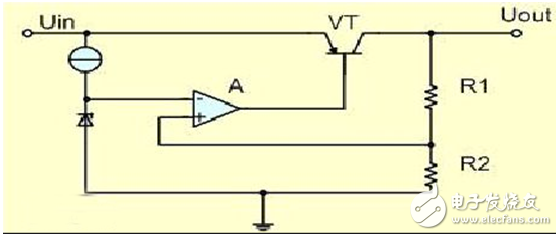

　　如下圖所示，該電路由串聯調整管VT、取樣電阻R1和R2、比較放大器A組成。

　　取樣電壓加在放大器A的同相輸入端，與加在反相輸入端的基準電壓Uref相比較，兩者的差值經放大器A放大后，控制串聯調整管的壓降，從而穩定輸出電壓。當輸出電壓Uout降低時，基準電壓與取樣電壓的差值增加，比較放大器輸出的驅動電流增加，串聯調整管壓降減小，從而使輸出電壓升高。相反，若輸出電壓Uout超過所需要的設定值，比較放大器輸出的前驅動電流減小，從而使輸出電壓降低。供電過程中，輸出電壓校正連續進行，調整時間只受比較放大器和輸出晶體管回路反應速度的限制。

　　應當說明，實際的線性穩壓器還應當具有許多其它的功能，比如負載短路保護、過壓關斷、過熱關斷、反接保護等，而且串聯調整管也可以采用MOSFET。

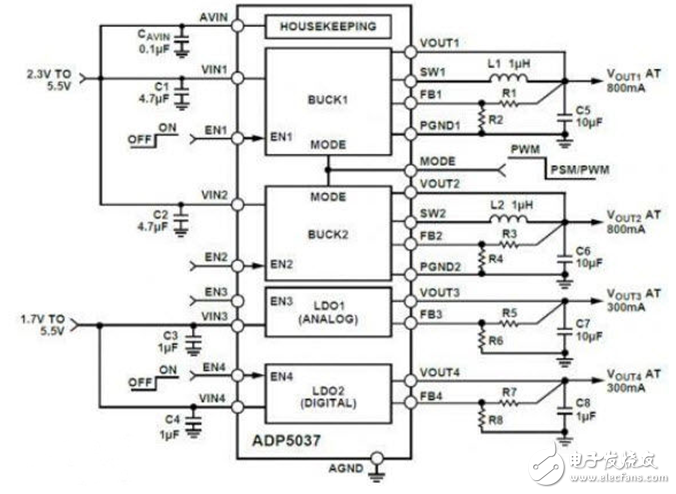

　　300 mA的LDO穩壓器降壓穩壓器電路

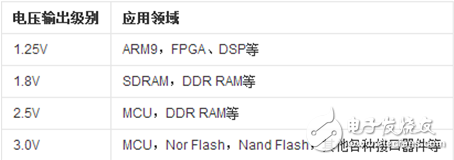

　　不同電壓輸出級別的應用領域

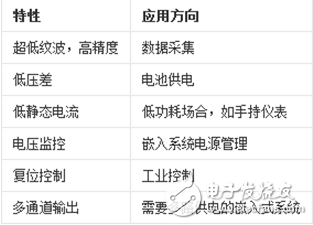

　　LDO特性及應用方向

　　總結

　　我們可以了解到ST提供的物聯網解決方案已經能夠涵蓋傳感器、MCU和無線技術等所有環節。與此同時，ST還滿足了成為成功的物聯網技術供應商的其他標準，包括將硬件和軟件IP 組合整合到定制或標準產品中，擁有數字安全技術方面的先進專業知識，以及能夠獲取和控制最先進的半導體技術。我們期待看到更多基于ST解決方案的創新產品，實現ST“科技引領智能生活”的愿景。
