機器人技術是發展最快的工程領域之一，也是最具有挑戰性的一個領域。幾乎所有的機器人，都有不同的操作環境，行為或任務也不同，連接的傳感器和執行器也不同。因此，人們經常在不同的硬件平臺上使用不同的開發工具來開發機器人。一個工程師開發的成功用于某個機器人的可用控制系統很難再用于另一個機器人，因為應用于傳感、自治和電機控制的應用程序接口（API）在語法上是不同的。

在設計、原型開發和部署機器人應用時，面臨三個最大的挑戰：集成傳感器和執行器，實現自治以及部署確定性的控制算法至嵌入式硬件。為了應對這些挑戰， LabVIEW Robotics提供了一整套全新的機器人專用傳感器和執行器驅動，以及實現復雜導航運算的新代碼庫。而且，有了LabVIEW，開發人員只需要使用一個軟件開發環境就可以設計控制算法，連接實際I/O，以及部署至確定性硬件目標。

?

1. 集成傳感器和執行器

如果設計者可以得到實際的傳感器輸入以及控制實際執行器，比如馬達的能力，那么他們就能加快機器人的原型開發。LabVIEW Robotics包含新的VI選版來配置、控制和獲取自主車輛中的一些最常用的傳感器的數據，其接收到的數據可以使用。無論是低成本的紅外線傳感器還是高分辨率的光定向和測距（LIDAR）傳感器，LabVIEW Robotics都可以讓使用者快速地檢索傳感器數據，從而使他們能更加關注于高級智能和控制的實現。另外，無論是無刷馬達，有刷直流馬達，還是步進馬達，LabVIEW Robotics都提供了多種連接、控制馬達的方法。

圖1. LabVIEW Robotics包括一整套針對自治系統中最常用的傳感器的新驅動。

美國弗吉尼亞理工大學設計的盲人駕駛車輛是一個典型的依賴于傳感器的反饋和執行器的控制的機器人例子。這個半自動車輛有一個基于觸覺的人機界面，可以讓盲人駕駛員做出駕駛決定。傳感器根據車輛的狀態來采集重要信息，比如通過霍爾效應傳感器采集速度信息，通過弦絲電位計采集轉向角。光定向和測距（LIDAR）傳感器掃描駕駛環境，然后確定障礙或者交通路標。--學生們可以快速采集這些傳感器獲得的數據，然后在LabVIEW中使用NI CompactRIO內嵌式平臺的高速現場可編程門陣列（FPGA）進行直接處理。

處理完這些傳感器數據后，學生們使用LabVIEW和CompactRIO來控制大量的晶體管和繼電器，以不同強度開動駕駛員身上穿的馬甲中的馬達。駕駛員可以使用觸感式馬甲對速度進行調節，從而自如的駕駛直至到達速度上限，速度達到上限時，馬甲會提示駕駛員需要多大的剎車力度來使車輛回到安全速度。學生們在FPGA上使用LabVIEW實現這種電機控制，從而極大地縮短了從探測到障礙，到馬達全速振動之間的時間，對于駕駛員來說，這在緊急情況下是至關重要的。

圖2. 弗吉尼亞理工大學的盲人駕駛車輛使用LabVIEW和CompactRIO完成與傳感器、執行器的通信，算法開發以及部署。阿迪?哈根，16歲，駕駛盲人汽車，帶著弗吉尼亞理工大學的設計師格雷格?加納曼（乘客座）出去兜風。

僅僅用了兩個學期，9名大學生就完成了設計，盲人駕駛員可以安全地實現基本的駕駛?cè)蝿?wù)。

“LabVIEW具有直觀的圖形化操作界面，LIDAR等傳感器的驅動也是現成的，這對由機械工程專業大學生組成的團隊來說，可以讓我們快速、有效的搭建定制的嵌入式軟件?！薄窭赘?加納曼，弗吉尼亞理工大學的學生，團隊隊長。

2. 自治代碼庫

實現機器人的自治是一個既有挑戰，又非常重要的任務。對于像導航這樣的任務，算法越來越復雜，這往往需要軟件開發人員具有計算機科學方面的背景知識。另外，如果不能實現代碼的重復利用，每開始一個新項目，工程師總要從底層對算法進行開發。

為了幫助機器人工程師進行算法開發，NI定義了一些在自治系統中最常用的算法，并將這些算法打包，這樣，即使工程師沒有計算機科學的背景知識，也可以讓他們實現機器人的自治。LabVIEW Robotics包括一些新的VI和例子，比如基于傳感器反饋的避障算法，計算開始位置和目標位置之間的最短距離，以及將一個標準的或者可度量的空間變換成可搜索的網格，從而使移動機器人實現導航。

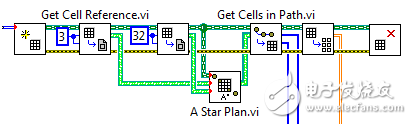

圖3. LabVIEW Robotics可以實現高級的自治算法，比如A*搜索路徑規劃。

LabVIEW Robotics中的算法都是模塊化的，他們被細分為一些獨立的任務。這種模塊化使得開發人員可以輕松地修改現有的代碼，或者在多個項目中重復利用同一套代碼或算法。這樣一來，開發者就可以在從最底層算法開發上節省時間，從而可以把更多時間用在針對特定應用的高級或者自定義算法上。

3. 部署控制算法至確定性硬件

機器人所使用的算法從設計到實際在硬件中執行是一個很困難的過程，這需要機器人開發人員在兩者之間建立一個橋梁。對于像導航和定位這樣的任務，現代機器人需要高響應的控制。許多工程師首先使用高級數學軟件對算法進行建模和測試，然后再將算法植入到C語言嵌入式系統中，再對低成本、低檔次的硬件進行匯編編程。這經常需要在嵌入式硬件上對控制算法進行重新實現和測試。

LabVIEW改進了這個過程，將與硬件的通信抽象化，從而使在嵌入式實時和FPGA目標上訪問分析、數學、自治代碼庫和在臺式電腦上訪問這些庫函數一樣方便。這使得工程師可以將理論的算法設計與實際的數據結合在一起，從而更準確的對結果和行為進行核實及確認。

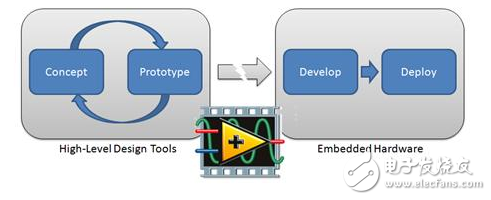

圖4. LabVIEW連接了原本傳統的工具在設計和部署之間的鴻溝。

使用NI的產品，開發人員可以輕松地將LabVIEW Robotics和實時以及基于FPGA的硬件結合在一起，從而獲得高響應的控制。這些產品包括堅固的CompactRIO嵌入式平臺，低成本且只有單板的Single-Board RIO。有了這種可重復配置I/O（RIO）硬件架構，機器人開發人員可以使用FPGA邏輯來實現硬件接口，信號處理，以及任何對時間確定性要求比較高的控制算法；從而使處理器騰出時間來處理像導航或任務規劃這樣的高級任務。

圖5. NI基于FPGA的實時硬件CompactRIO和Single-Board RIO

通過使用LabVIEW這種圖形化編程環境和NI的Single-Board RIO，由來自加州大學圣地亞哥分校（UCSD）的本科生和研究生組成的團隊，開發了一款地面無人車輛，它可以穿越復雜的地形，比如瓦礫和樓梯，同時保持一個小的外形格局用于密閉空間導航。僅用了幾個月的時間，學生們就可以實現所有的底層編程和調試，并能夠把他們的軟件部署到機器人中進行測試。軟件使用的是復雜的控制和估計算法，能夠獲得不同的運動模式，其中包括保持平衡。

“LabVIEW和Single-Board的結合使我們可以在車輛的運行過程中調整增益系數，并且實時監控它的性能表現，這大大減少了控制系統的開發時間。硬件與軟件的無縫整合讓我們能把時間更多的用在控制算法上，而不是用在連接傳感器和執行器上?！?——尼克?馬洛卓斯基，機械工程專業博士研究生，“彈簧刀”項目團隊隊長。

圖6. 多模式機器人“彈簧刀”，由UCSD的學生使用LabVIEW和NI的Single-Board 設計

4. 總結

從革命性的醫療器械到尖端機器人和工業機器，圖形化系統設計可以幫助開發人員進行快速原型設計和開發，并且部署至嵌入式系統。LabVIEW圖形化開發環境和基于FPGA的嵌入式實時硬件之間的無縫結合可以讓開發人員快速的設計，原型開發，以及部署他們的系統。加上最近加入NI平臺的LabVIEWRobotics模塊，開發人員現在已經有了設計精密的機器人或者自治系統的所有工具。
