0引言

隨著航空電子設備的不斷發展，對可靠性的要求越來越高。顯示控制系統應用在航空電子控制系統中，主要完成數據通信、數據處理、圖形顯示和系統控制等功能，是人機交互的窗口，是重要的系統控制部件之一。由于顯示控制系統的特殊功能地位，要求顯示控制系統具有連續、穩定、可靠的工作特性。為了提高顯示控制系統的可靠性，本文采用余度技術，即對系統進行雙冗余設計來提高系統的可靠性、穩定性。

1冗余理論

冗余理論來源于自動控制系統可靠性研究，其核心內容是如何最大限度地提高系統的可靠性。自動控制系統是由許多元部件組成的，元部件的組合方式與系統可靠性有十分密切的關系，冗余設計就是在控制系統中增加備用的關鍵元部件，當系統發生故障時，控制系統通過故障控制策略啟動備用部件，來保證系統的正常運行，避免了單點故障造成的系統部分或全部功能的失效。

但冗余設計也不是一味地增加備份部件，備份部件的增加一方面增加了系統的復雜度、控制的復雜度，另一方面也增加了系統成本、功耗、重量，而且冗余設計的不合理，也可能降低系統的可靠性。

2顯示控制系統

2.1系統構成

顯示控制系統的主要功能是完成數據通信、數據處理、圖形顯示和系統控制。系統構成包括：控制模塊、I/O模塊、A/D模塊、電源模塊、液晶顯示器以及鍵盤。系統各模塊的主要功能：控制模塊是系統的控制中心，和I/O模塊，A/D模塊進行通信，并且完成數據的處理和系統控制，同時負責數據的顯示和接收鍵盤指令完成相應的動作；I/O模塊主要完成數據的處理和數據的通信功能；A/D模塊主要完成數據的裝換和數據的采集功能；電源模塊主要完成電壓的轉換功能；液晶顯示主要完成圖形的顯示功能；鍵盤主要完成用戶按鍵指令的接收功能。

2.2雙主機冗余設計

依據冗余理論，對顯示控制系統進行了詳細的分析，控制模塊和I/O模塊，A/D模塊和顯示器以及鍵盤都有交聯關系，是系統的控制中心，屬于系統的關鍵部件，因此控制模塊也采用雙余度設計來保證系統的可靠性。同時綜合考慮系統的功耗、重量以及成本等因素，I/O模塊、A/D模塊、電源模塊由于工作任務單一，交聯關系簡單，因此采用單余度設計。雙主機冗余顯示控制系統硬件架構如圖1所示。

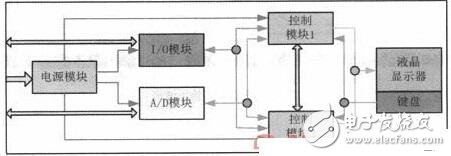

圖1 雙余度顯示控制系統硬件結構

控制模塊是整個顯示控制系統的核心單元，絕大多數的控制任務都由它來完成?？刂颇K可以冗余配置，也可單模塊工作。如果是冗余配置，一個模塊作為主控模塊，另一個作為備控模塊；如果是單模塊配置，不管是配置那一個通道的模塊都作為主控模塊工作。兩個控制模塊具有相同的硬件配置和運行同樣的軟件程序。

冗余配置的兩塊控制模塊，一個運行在主控模式，另外一個運行在備控模式，它們是一個熱備份的關系。它們都能訪問I/O模塊和A/D模塊，但主控模式下的控制模塊起著控制系統、圖形顯示、接收鍵盤指令等決定性的作用；備控模式下的控制模塊執行診斷和監視主控模塊狀態的好壞，通過周期查詢運行中的主控模塊的狀態并且實時接收主控模塊發送的全部運行信息，但是它不輸出圖形信息，不接收鍵盤指令。備控模塊實時保存最新的系統控制數據，以保證主/備切換的無縫連接。
