隨著工廠自動化程度的提高，工廠現場經常有數據傳輸?shù)男枨?，但由于整體的投入比較大，如何選擇合適的通信解決方案確實是一大挑戰。

　　目前比較流行的數據傳輸方式有以下幾種：

　　a）GPRS/CDMA的方案傳輸可靠，安裝方便，但建設成本高，后期有較高的使用和維護費用；

　　b）Zigbee方案通信距離有限，不能穿越金屬或者厚墻壁，而且易受現場環境干擾，可靠性較低；

　　c）485總線需要獨立工程布線，安裝調試難度較高，布線+安裝總體成本也較高。

　　本解決方案利用了由北京世壯物聯科技有限公司最新推出的SKWP035A窄帶電力線載波通信（Power Line Communication）模塊，采用業界最先進的OFDM調制技術，針對中國國內電網的網絡特點和數據可靠傳輸?shù)男枨?，采用定制化、魯棒性的軟?a href="http://m.makelele.cn/v/tag/2562/" target="_blank">算法和通信協議，將數據通過電力線進行可靠的傳輸，具有無需布線、傳輸距離遠、穩定安全等特點，適用于各種不方便布線、無線傳輸困難的領域。

　　該模塊具有三大特點

　　一、”穩”

　　基于OFDM的電力線載波技術具有優異的傳輸穩定性：

　　a） 穩定法寶之一：OFDM調制技術，當線路中出現干擾時，通過多頻段載波的方式保證通信的可靠性

　　b） 穩定法寶之二：自動路由、自動網絡發現、智能中繼、錯誤重發等機制，保證偶然的傳輸錯誤被迅速糾正和處理，確保通信萬無一失

　　c） 穩定法寶之三：利用現有電力線實現有線傳輸，不會受天氣和溫濕度影響，不受建筑物和日益嚴重的射頻干擾源的干擾，減少工程后期的不確定性風險

　　二、”易”

　　強大的外圍硬件和軟件資源支持：

　　a） 支持4路12位ADC，可以直接連接各種傳感器，為路燈系統提供更智能的管理

　　b） 支持4路高速PWM接口，可以直接連接調光信號，使單燈控制瞬間變?yōu)榧惺竭h程路燈控制

　　c） 支持SPI等外圍接口，可以連接其它通信模塊，如GPRS、GPS等，通信更方便

　　三、”靈”

　　靈活的使用方式：

　　a） 尺寸小巧，包含高壓濾波和耦合電路，整個模塊的尺寸僅為65mm*40mm，方便嵌入各種燈具的電源板和控制板空間里。

　　b） 模塊內置路由協議，并可根據情況進行二次開發，方便用戶系統的軟硬件升級。

　　以實際應用場景為例，需求為把工廠現場采集的數據傳送至遠程中心服務站進行管理。

　　解決方案

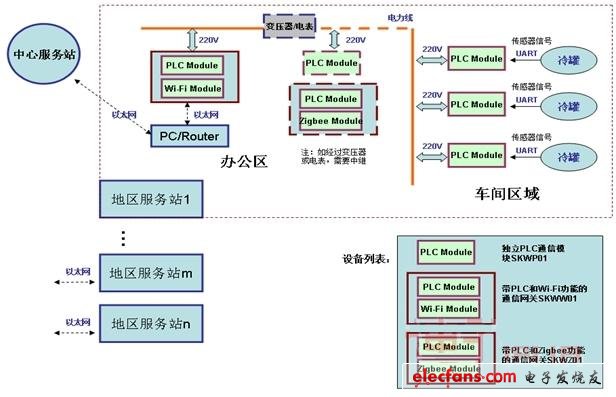

　　工廠內分為兩個區域來實現數據的傳輸．Ａ區：終端設備車間到辦公區，Ｂ區：辦公區到中心控制站。其中，

　?。羺^(qū)的傳輸是采集傳感器的數據通過PLC模塊傳輸?shù)睫k公區，在辦公區接入通信網關。

　?。聟^(qū)的數據傳輸主要是通過通信網關在辦公區通過電腦或者路由器將數據傳輸?shù)街行目刂普?，進行數據的管理和使用。

　　特別說明

　　PLC技術特點決定了在實際應用中，在電表、隔離變壓器和多個相電中傳輸需要增加1-2中繼節點，以保證數據可靠傳輸。
