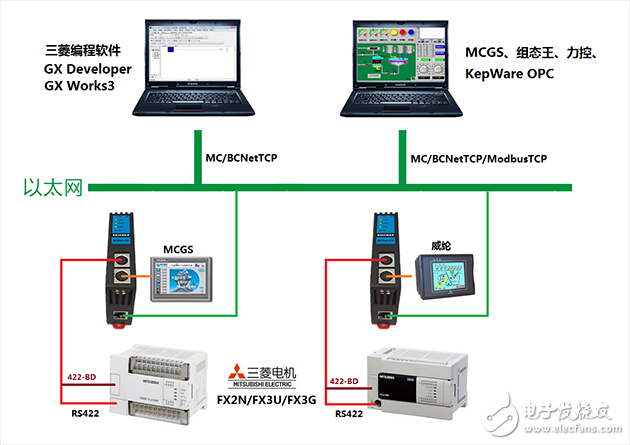

無錫北辰BCNet-FX用于三菱FX1S/1N/2N/3S/3G/3U系列PLC、匯川PLC的以太網編程下載、上位監控和設備聯網。不占用PLC編程口，上位機通過以太網對PLC數據監控的同時，觸摸屏可以通過復用接口與PLC進行通訊。BCNet-FX支持工控領域內絕大多數SCADA軟件，支持三菱以太網協議和透傳兩種通訊方式。

?

功能：

1)連接FX的MD8編程口，并擴展一個通訊口用于觸摸屏通訊，PLC端口取電，無需外接電源。

2)集成WEB服務器，通過網頁可設置設備參數和運行診斷。

3)編程通訊口波特率自動調節，可以適應大數據量通訊的需求。

4)支持MELSOFT產品(GX Works2、GX Developer等)的通信功能。

5)支持上位機組態軟件MC協議(MELSEC Communication Protocol)通信。

6)支持透傳協議BCNetTCP/IP通信。

7)支持高級語言(如VB、VC、C#等)編程，方便開發生產管理系統。

8)支持OPC通訊。

9)集成ModbusTCP服務器。

10)支持6個上位機端的連接。

11)支持用戶側通過以太網實現固件更新。

實例1：實現編程軟件GX Works2與FX2N/3U的通訊

1)打開編程軟件GX Works2，點擊“在線”中的“PLC讀取”;

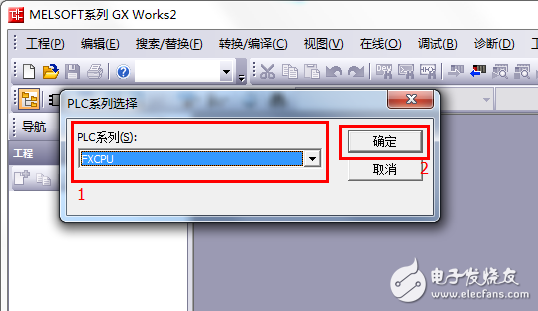

2)在跳出的選項框中，選擇FXCPU，點擊“確認”;

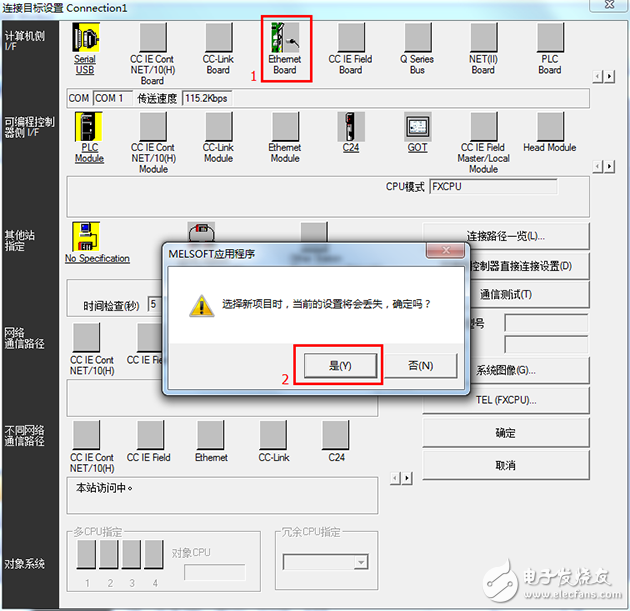

3)雙擊“以太網板”，在跳出的提醒選項中點擊“是”;

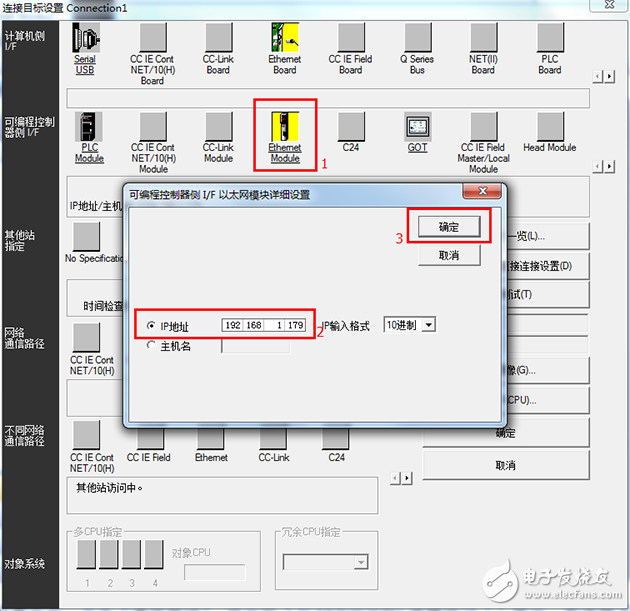

4)雙擊“以太網模塊”，在跳出的窗口中IP地址處輸入BCNet-FX的IP地址，點擊“確認”;

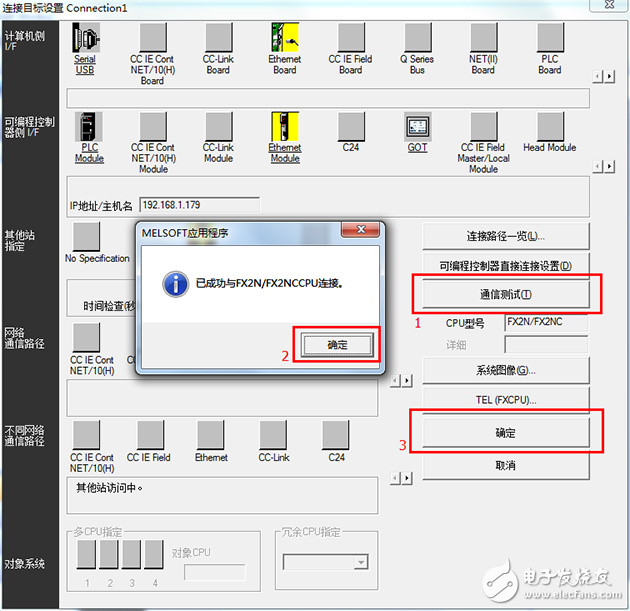

5)此時設置完畢，點擊“通信測試”，將出現“與FX2N連接成功了”提示，點擊傳輸設置的“確認”;

6)選擇要讀取的內容，點擊“執行”后，點擊“確認”;

7)點擊“是”，上載程序完成，點擊“確認”;

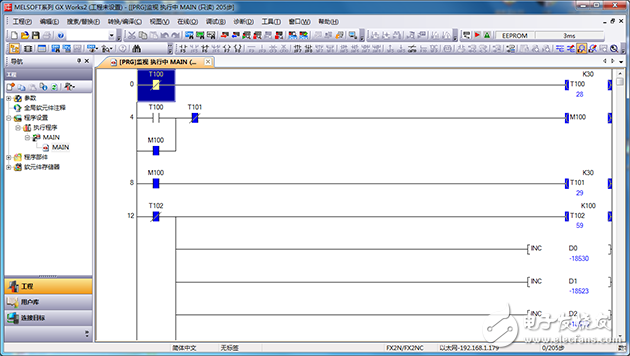

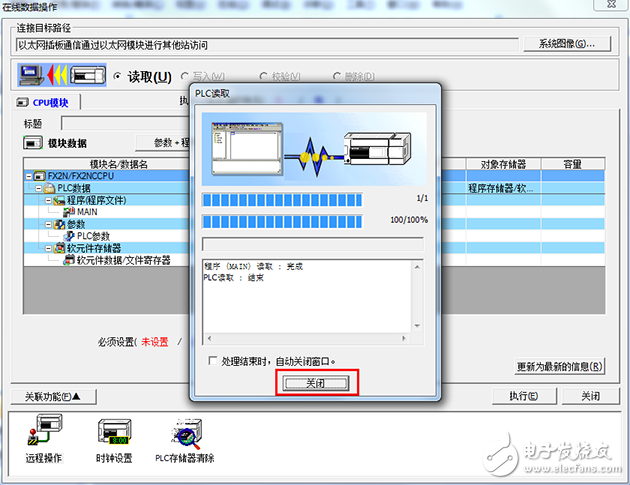

8)PLC程序上載完成，并點擊監視按鈕實現監視;

實例2：實現組態王與FX2N/3U的通訊

1)新建工程并打開工程，點擊“COM1”，選擇“新建”，在彈出的對話框的選擇“FX3u_16M_Ethernet--TCP”，點擊“下一步”。

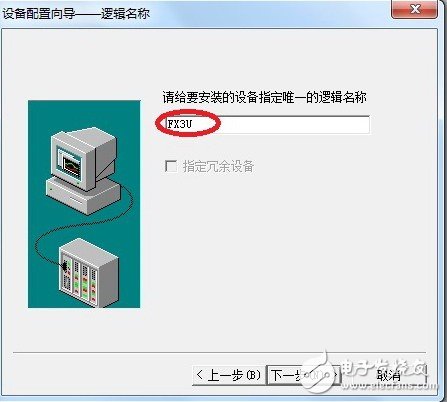

2)輸入設備的邏輯名稱，點擊“下一步”。

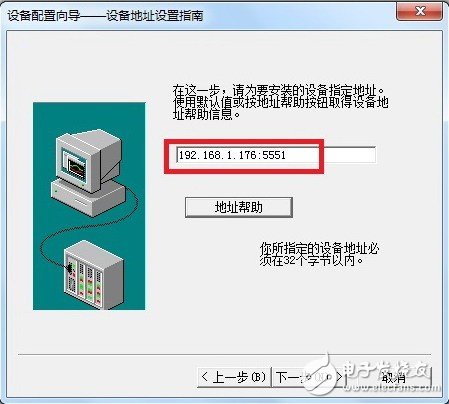

3)輸入BCNet-FX的IP地址，以及PLC端口號5551。

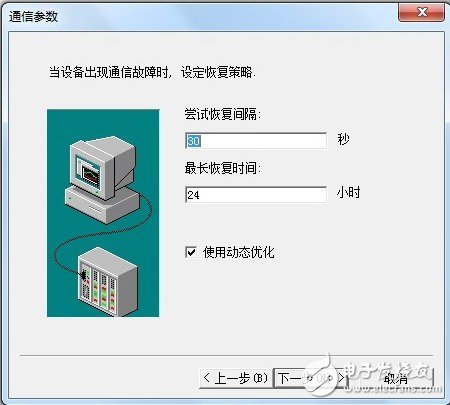

4)輸入通信參數，默認即可，隨后點擊“完成”。

?
