一文看懂接近開關和OMRON的PLC接線方法

?　　有時候我們會分不清排PLC的接線方式，特別是在接近開關和OMRON的PLC怎么接線是個問題，那么今天小編就來講解一下到底怎么接線最好。

? ? ? ? 直流二線型：褐色線接PLC輸入點，PLC的com點接到電源正極，電源負極接到藍色線。

　　NPN型：褐色接電源正，藍色接電源負，黑色線接到PLC輸入點，PLC的com點接到電源正。NPN是漏型，檢測到物體時輸出低電平信號。

　　PNP型：褐色接電源正，藍色接電源負，黑色線接到PLC輸入點，PLC的com點接到電源負。 PNP是源型，檢測到物體時輸出高電平信號。

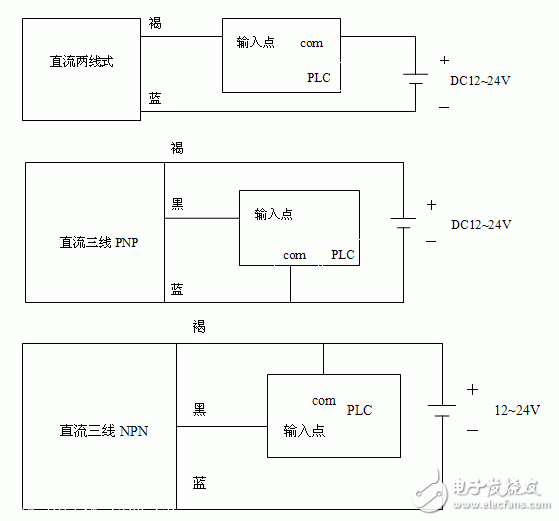

　　如圖：

　　一文看懂接近開關和OMRON的PLC接線方法
