　　一、 工業洗衣機簡介：

　　近些年來，工業洗滌設備尤其以水洗設備為主，變頻器的應用越來越普及，變頻器也因此為工業洗滌設備帶來了全新的技術革命，從最早的不可調速的半自動洗衣機到用兩個雙速電機來實現四個速率的全自動洗衣機，最后發展到只需一個電機就可實現多段速率的現代洗衣機。

　　工業洗衣機要求變頻器能提供高轉矩、多段速、寬電壓范圍、自動轉差補償和方便的通訊方式;性能穩定，能適應各種賓館、酒店洗衣房的高溫、高濕的環境;變頻器供應商能提供及時的和完善的服務，總之，要求變頻器能適應工業洗衣機特定的洗滌工藝要求和特定客戶群的服務要求。

　　二、 工作過程：

　　全自動洗衣機的洗滌過程如下：

?

　　首先，加水，正反轉洗滌25分鐘，洗滌完畢后，排水，進入脫水階段，脫水階段包括均布、中脫和高脫三個過程，均布即是在有水和無水的情況下，以比洗滌過程高的轉速正向旋轉1.5分鐘，使衣物均勻地附著在洗衣機的滾筒內側，以使后續的脫水過程平穩;排水后，提高轉速進入中速脫水過程(2分鐘)，隨后再進入高速脫水過程(5分鐘)，使衣物的含水率降至所要求的水平。

　　三、 控制原理：

　　速度的設定方式有兩種：

　　1)以多段速的方式，在變頻器上直接設定各階段運行速度;

　　2)通過洗衣機專用控制電腦，以通訊方式設定各階段的運行速度。

　　工業洗衣機電氣接線原理圖如下，變頻器需用ALPHLA 6000高性能矢量變頻器，該變頻器具有啟動力矩大，運行平穩，故障保護措施完善等優異的性能。

?

　　工業洗衣機在工作時會頻繁正反轉，采用變頻控制系統時可以滿足以下要求：

　　◎ 啟動力矩大

　　◎ 全程轉速穩定

　　◎ 加減速過程中不失速

　　◎ 寬調速范圍

　　◎ 二次加水啟動時，負載達到最大值，低頻力矩輸出滿足要求

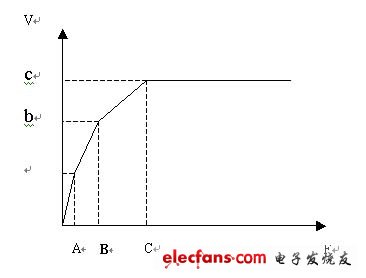

　　ALPHA6000型變頻器既有特殊的V/F曲線自動提升功能，也可在洗滌每個環節中根據實際需要優化V/F曲線，獨有強大多段速功能(8段速度)。在工業洗衣機中，一般要求V/F曲線如下：

?

　　圖中：

　　a、A代表最低電壓及最低頻率

　　b、B代表中間電壓及中間頻率

　　c、C代表最高電壓及基本運行頻率

　　(A、a)點可以在原點，A的范圍大致在0～4HZ之間，a的范圍大致在0～25V之間，調節(A、a)點可影響設備的啟動轉矩，從而影響設備的洗滌轉速。如果(A、a)點下移，則設備的啟動頻率低，洗衣機啟動緩慢且平穩，要求變頻器的低頻啟動轉矩要大。

　　(B、b)點的調節則直接影響設備洗滌時的運行電流，這是非常重要的一點。如果(A、a)與(B、b)點之間的斜率大，即V/F曲線坡度陡，則運行電流會很大，但坡度太緩也不行，這里需要根據經驗來調節。

　　以100kg型洗衣機為例：

　　(A、a)點：2HZ，24V

　　(B、b)點：25HZ，112V

　　(C、c)點：50HZ，380V

　　四、 使用效果:

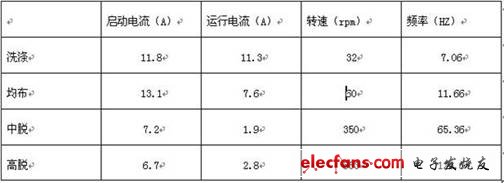

　　經過在100kg型洗衣機上的試驗，得出數據如下：

?

　　以上數據是反復試驗得出的，期間有過連續運行四小時的情況，無一次異常事故，變頻器溫升很小。另外，在30kg、50kg、70kg機型上均得出類似結論?？梢钥闯?，ALPHA6000變頻器的確是一款適合洗滌設備使用的優質變頻器
