觸摸式延遲開關

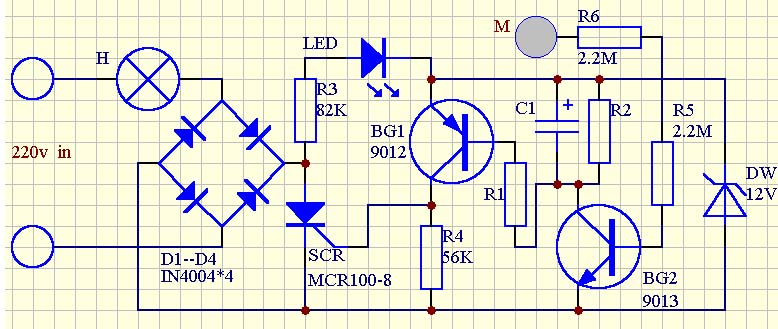

       延遲開關電路見圖D1--D1，SCR 組成開關的主回路，BG1，BG2 等組成開關的控制回路。
       平時，BG1，BG2 均處于截止?fàn)顟B(tài)，SCR 阻斷，電燈 H 不亮。此時220V交流電經 D1--D4 整流、R3 和DW 使 LED 發光，用作夜間指示開關位置。這時流過H的電流僅 2mA 左右，不足使電燈 H 發光。需要開燈時，只有用手指摸一下電極片 M，因人體泄露電流經 R5，R6 注入 BG2 的基極，BG2 迅速導通。BG2 集電極為低電平，BG1 也隨之導通，因此有觸發電流經 BG1 注入 SCR 的控制極使 SCR 開通，電燈 H 就通電發光。在 BG2 導通瞬間，C1 通過 BG2 的 c-e 極間被并聯在 DW 的兩端，因此被迅速充上約 12V 左右的電壓。電燈點亮后，人手離開 M，雖然 BG2 恢復截止?fàn)顟B(tài)但由于 C1 所存儲的電荷通過 R1 向 BG1 發射結放電，使 BG1 依然保持導通狀態，所以電燈繼續發亮。當 C1 電荷基本放完后，BG1 恢復截止態，SCR失去觸發電流，當交流電過零時，SCR 關斷，電燈熄滅。
       開關延遲時間主要由電阻 R1，R2 和電容 C1 的數值決定，下面提供一組實驗數據供大家參考。如要進一步增大延時時間，可加大 C1 容量。除上述主要因素外，BG1 的放大倍數以及 SCR 的觸發靈敏度對延時時間也有影響。

R1
