兩相電機也就是單向電機，很多電工不太清楚其原理和電路圖顯示的接法，今天我們就來系統學習下，其中包括三個出線的單相電機繞組判斷和單相電容電機接法等知識，希望對大家有用。

　　兩相電機正反轉接法

　　單機電機里面有二組線圈，一組是運轉線圈（主線圈），一組是啟動線圈（副線圈），大多的電機的啟動線圈并不是只啟動后就不用了，而是一直工作在電路中的。啟動線圈電阻比運轉線圈電阻大些，量下就知了。啟動的線圈串了電容器的。也就是串了電容器的啟動線圈與運轉線圈并聯，再接到220V電壓上，這就是電機的接法。

　　當這個串了電容器的啟動線圈與運轉線圈并聯時，并聯的二對接線頭的頭尾決定了正反轉的。比起三相電動機的順逆轉控制，單相電動機要困難得多，一是因?yàn)閱蜗嚯妱?dòng)機有啟動電容、運行電容、離心開關等輔助裝置，結構復雜；二是因?yàn)閱蜗嚯妱?dòng)機運行繞組和啟動繞組不一樣，不能互為代用，增加了接線的難度，弄錯就可能燒毀電動機。

　　在單相電機中，通常主繞組的線徑較大，電阻值較小，匝數也較小。但有些正反轉的單相電機并沒有主副繞組之分。

　　單向電機正反轉原理

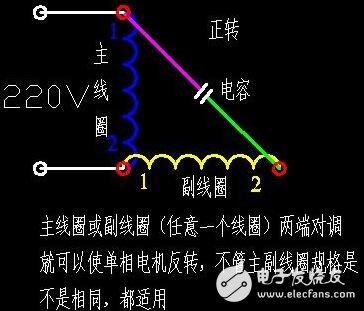

　　主線圈的1（2）接副線圈的2（1），這樣就正傳。

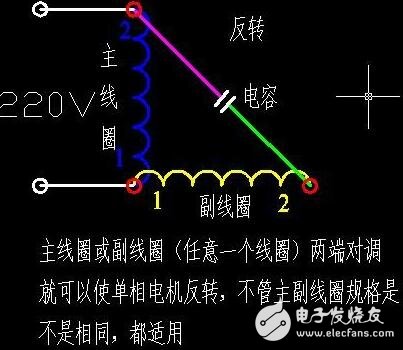

　　主線圈的1（2）接副線圈的1（2），這樣就反轉，

　　上兩個圖，一般的常規單相電機都可以用，不論他的主線圈與副線圈的參數一樣不一樣，另外還有一種單相電機，工作中需要他正反轉，但是采用上面的辦法，比較麻煩，實現自動控制，器件需要也多，所以就出現了，不分主副線圈的單相電機，就是主副線圈的參數一樣，這種不分主副線圈的單相電機，除了用上面的這個辦法外還可以這樣

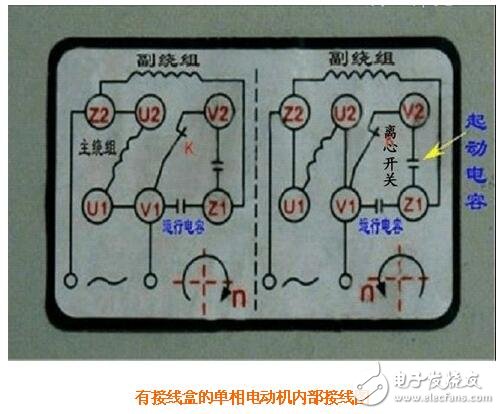

　　單相電容電機接法

　　單相電動機有三個抽頭，首先用萬用表電阻擋測量三個線頭之間的電阻值，電阻最大的兩個線頭之間并聯電容，另一個線頭（公共端）接電源的一端。然后用萬用表的電阻擋測量公共端與接電容兩端的線頭之間的電阻，阻值稍大的一端接電源的另一端，絕對一次性接正轉，若要想改變方向，將接電容一端的電源線改接為另一端即可。

　　三個出線的單相電機主繞組、副繞組容易判斷

　　1、先兩兩測出三條線的阻值，記住最大值的兩條線及其阻值，第三條線就是主、副的連接點；

　　2、分別測出接點與兩端的阻值（這兩個阻值之和必須等于上述的最大值）。其中阻值較小的是主繞組，阻值較大的是副繞組。一般對于單相電容啟動交流電機，與電容串聯的那個繞組接頭就是副繞組。設副繞組電阻為R1，主繞組電阻為R2， 則 R1》R2。（主繞組功率大，電阻?。?/p>

　　用萬用表測量比較三個端子中每次兩個端子之間的電阻值，先尋找火線通過電容連接的副繞組接頭端子：其和另外兩個端子之間電阻有最大值（R1串聯R2），和第二大值R1）剩下二個端子中找到有最小阻值R2和第二小阻值R1的那個即為接零線的端子，也就是主繞組和副繞組的公共端子

　　單相電機為什么有三根線 啟動電容和電機接線

　　如果電機本身沒有接線圖示，只能用萬能表了，用電阻檔測量出三組電阻數，最大的一組的兩個端子為啟動和工作繞組的串聯，中間大小的一組為工作繞組的兩個端子，較小的一組為啟動繞組的兩面?zhèn)€端子，把工作繞組和220VAC并聯，啟動繞組和電容串聯后和電源并聯。
