延時電路原理圖一：

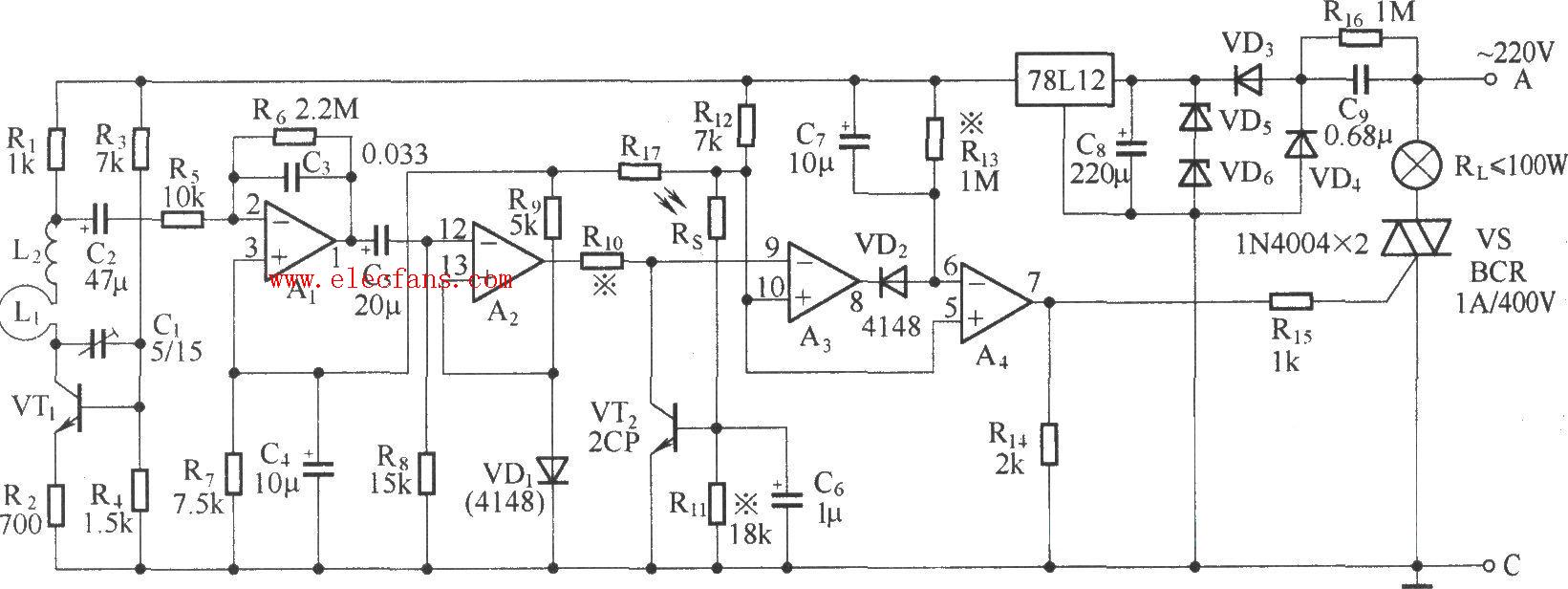

雷達式節能燈座實質上是一種人體微波傳感開關.當有人走進有效范圍內時,電燈自動點亮,延時一段時間后在自動關閉.如果人體一直在這個范圍內活動,電燈持續點亮.雷達式節能燈還具有光控功能,使電燈只在晚上工作.如圖是雷達式節能燈座電路原理圖：

延時電路原理圖二：

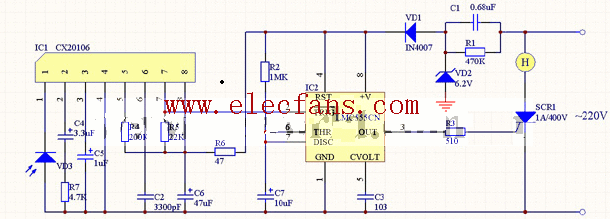

紅外遙控延時燈 紅外遙控延時燈適用于夜間需要臨時的情況。這種照明在使用遙控器將其接通后不需再用遙控器來關閉，而是通過電路內已設定的延時電路進行延時后自動關閉。延時時間一般可設定為1"2MIN ，它的操作可使用前面已介紹過的未加調制信號的紅外遙控發射器。 電路原理圖：

電路原理： 電路由紅外接收器、單穩態延時電路和可控硅電路組成，如圖，紅外接收器電路由CX20160A 及光電二極管VD組成。在該電路中，IC的中心頻率已被帶通濾波器中心頻率設置電阻R設置為f0=40khz，這對于大多數紅外遙控發射器基本都適用。當光電二極管VD接收到來自發射器的發射信號后，IC的輸出端7腳輸出低電平。單穩態延時電路中，由555電路與RP、C組成脈沖啟動式單穩態觸發器，由負脈沖或低電平通過2腳觸發，使其翻轉。平時，由于IC的7腳輸出高電平，IC的3腳輸出低電平。當IC的7腳輸出低電平時，通過2腳使IC2翻轉，3腳變?yōu)楦唠娖健＿@一高電平通過R將可控硅VS觸發，使其導通，電燈亮。單穩態電路被觸發翻轉后進入暫穩態，這時電源通過RP向C充電，C充電所需的時間便是單穩態觸發器的延時時間，這個時間TD=1.1RPC5。由于采用了可調電阻RP，單穩態電路的暫穩時間可根據需要進行調整。當C5充電使其正端電壓升至2VDD/3時，單穩態電路翻轉，IC的3腳恢復低電平，雙向可控硅VS關斷，電燈熄滅。 元件的選擇與制作： VD2應該用6.2V的穩壓二極管，SCR1采用1A/400V的單向可控硅或雙向可控硅，其它元件無特殊要求。 安裝與調試： 元件安裝： 電阻、可調電阻、電容、MIC、三極管、電感L、IC 調試方法： 元器件安裝無誤后，通電進行調試。調試主要分兩部分，一是由555構成的單穩態延時電路。通電調試先測量IC555第4、8腳與1腳之間的電壓值應該為6V，電壓有變時，應檢查VD1、VD2、C1、R1，重點檢查VD2有沒有損壞，在檢查這部分電路時要特別小心，要不你會給220V的交流電給電倒。調試555單穩態延時電路時，用表筆碰接一下IC2的第2腳，這時電燈H就會點亮。如果不工作，檢查IC2的電路是否有錯誤，其中R2、C7的數值決定延時時間的長短。 第二部分是IC1 CX20106構成的紅外接收電路。紅外信號從IC1第1腳輸入，由第7腳輸出。其中R4為帶通濾波器中心頻率的設置電阻，通過改變其阻值可以改變接收器的接收頻率。C4、R7是決定放大增益，IC1的總增益被設計為77"79dB，在此增益下IC1第7腳輸出的脈沖幅度約為3.5"5V。C2為積分電容，其容量一般取330PF。C2較大時，雖然可使抗干擾能力提高，但同時會使輸出脈沖的低電平持續時間加長，造成遙控距離變短。
