四腳按鍵開關跟我們平時用的輕觸開關、六腳開關是一個類型的東西，四腳按鍵開關不能夠自鎖，但是，每當按下去一次，信號就發生一次跳變。未按下時只有兩組引腳連接，按下之后，四個引腳連接在一起。

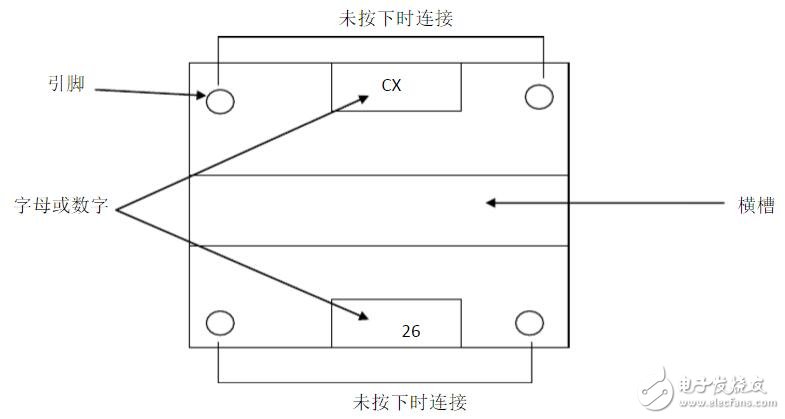

　　底部可以表示為：

　　為保證準確，建議在使用前用萬用表的“二極管、電阻、蜂鳴檔”測量各個引腳的導通性。

　　四腳按鍵開關工作原理

　　這種開關的工作原理，其實和普通按鈕開關的工作原理差不多，由常開觸點、常閉觸點組合而成，在四腳按鍵開關中，常開觸點的作用，就是當壓力向常開觸點施壓時，這個電路就呈現接通狀態；當撤銷這種壓力的時候，就恢復到了原始的常閉觸點，也就是所謂的斷開。這個施壓的力，就是用我們的手去開按鈕、關按鈕的動作。總而言之，四腳按鍵開關的工作原理還是很好理解的。

　　四腳按鍵開關規格型號

　　不同條件或者是不同環境下，使用的四腳按鍵開關，都會有不同或者是有所不同。這就要對不同系列的規格型號有一個相當熟稔的掌握。四腳按鍵開關主要規格有側插式、貼片式、插件式等，另外還有8*8系列防水開關、6*6系列防水開關、10*10系列防水開關以及12*12系列防水開關，不同規格的四腳按鍵開關，其型號系列也大不一樣。比如6*6*5.5/12/10/13/4.3/17/21/26mm等四腳按鍵開關。

　　四腳按鍵開關應用范圍

　　前面也簡單提到過四腳按鍵開關的應用范圍，在家用電器方面的電風、微波爐、電視機、電子脂肪秤、電飯煲以及電子廚房秤等；安防產品之中的監視器、可視對講機等；電腦中的錄音筆、攝像頭等；醫療器材中的呼叫系統、血壓計、體溫計等、健身器材中的按摩椅、跑度機等，這些領域，四腳按鍵開關都有涉及應用。此外還有很多方面，而從四腳按鍵開關的應用范圍也可以看出，這種開關在未來的發展中，將會更加的被大肆應用。

　　四腳按鍵開關挑選方法

　　開關的好壞將會直接影響到產品的使用。所以在挑選四腳按鍵開關的時候，要注意其可焊性、防護性、導通等各項物理性能，使用壽命是長久、觸感是否粗糙，這些外在的表面因素也將決定著四腳按鍵開關優劣。為了降低電阻，會在引腳上采用鍍銀處理，所以高質量的四腳按鍵開關，在引腳上鍍銀厚度、工藝方面要進行控制，最后的鍍銀為0.3um以上，薄銀為0.2um，0.1um則是鍍白。四腳按鍵開關經過鍍銀之后，其防護是否具備防水防塵功能，不然再好的鍍銀處理，也會被空氣給氧化！

　　四腳按鍵開關使用注意事項

　　關于開關的焊接，則需要確認生產時候的條件。因條件的不同，端子上施加的符合，變形劣化也是有可能出現的，所以在使用時候一定要注意這一點。對于四腳按鍵開關的熱應力影響，要在使用之前做好充分的確認準備；兩次焊接過程，請在第一次焊接之后，恢復到常溫狀態之下在進行二次焊接，如果連續加熱的話，會對四腳按鍵開關的外形產生變化，端子也可能脫落，導致電特性降低。四腳按鍵開關的電阻負載，是前提設計好了的，使用其他負荷時，請注意確認。

　　四角開關的四個引腳是什么意思

　　4個引腳就是有2個組開關，按下去就2組同時通電，放開就是2組同時段開的

　　四腳按鍵開關怎么接

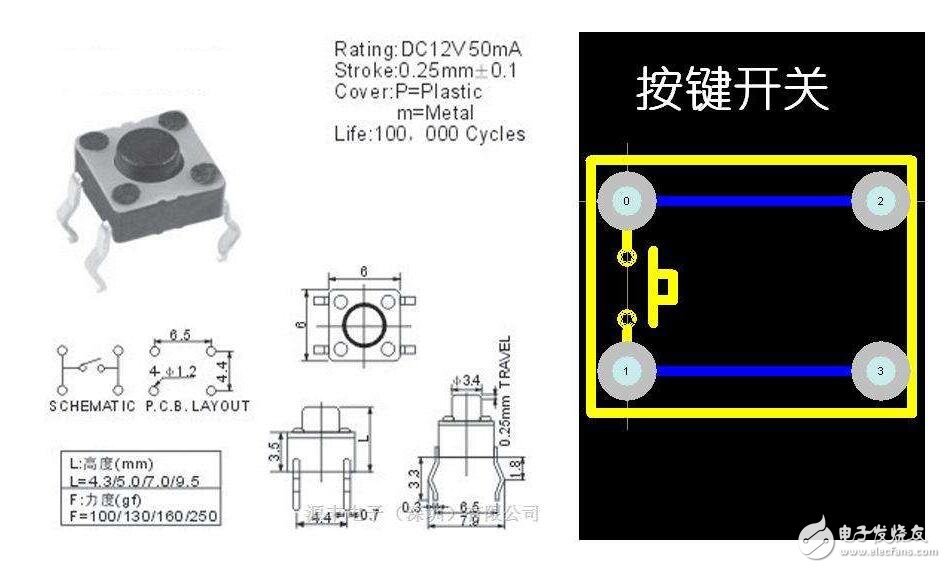

　　上圖是接線圖，1、2 腳是一端，3、4腳是另一端，不同廠家標示不同。

　　輕觸開關是按一下接通電路，手松開后電路依然接通，再按一次電路斷開；輕觸按鍵是按下去接通電路，手松開電路就斷開。

　　由于元件體積小、機械強度差，為了可靠接通電路，降低接觸電阻，用兩組觸點并聯工作，所以有4個腳，而不是像繼電器那樣，一組是常開觸點，另一組是常閉觸點。

　　你用萬用表的電阻檔就可以分辨出結構，或者按型號搜索廠家資料。

　　四腳按鍵開關怎么焊接呢？

　　1、萬用表調至二極管處

　　2、先測量四角中的任意兩腳，判斷哪兩個角是導通的，哪兩個角是斷開的

　　3、按鍵按下，在測量任意兩腳，判斷判斷哪兩個角是導通的，哪兩個角是斷開的

　　4、開始斷開，按鍵按下導通的兩腳可做為焊接的兩個角

　　根據經驗，一般只要的對角就可以進行直接焊接。

　　注：按鍵開關的工作原理，就是按鍵按下的時候兩個貼片挨近了，也就是導通了；松開的時候，貼片分離，也就是斷開了。
