摘 要： 提出了一種基于Atmega8 和Stm32F101 雙處理器的投影機升降控制設計方案，介紹了其電路組成、功能以及軟件流程。其中Atmega8 負責數據采集，Stm32F101 實現對電機的控制，處理器間通過I2C 總線進行通訊。系統采用了紅外遙控或外部按鍵輸入裝置控制，也可以用PC 機聯機控制。試驗驗證設計方案正確、有效，定點精度符合實用要求。

　　1 引言

　　投影機升降控制系統由Atmega8 數據采集電路、Stm32F101 控制電路、電動機旋轉圈數檢測模塊、紅外遙控接收發模塊、外部按鍵模塊以及外接抗干擾等電路構成。目標是對投影機等多媒體設備的升降控制。方案中能隨時設置投影機到達的最高點和最低點的上限值，設置完畢后無論投影機在哪個位置，當按上升鍵時能到達設置的最高點，按下降鍵時能到達設置的最低點，按停止鍵時停止運動。采用粗調與微調相結合的操作方式，長按操作鍵3 秒時投影機連續升或降，松手時停止，主要用于粗調；短按操作鍵時投影機升或降一定距離后自動停止，用于微調。當設置完后，用保存鍵保存設置，倘若沒有保存設置，則設置點無效。紅外遙控器既可設置運行參數，也可升降控制。

　　2 基本控制方法

　　控制系統的關鍵在于可以控制投影機升降到任意位置，升降過程是靠電動機實現的，升降的直線距離與電動機旋轉圈數相對應，實現了對電動機旋轉圈數的控制也就實現了升降直線距離的控制。本方案的技術突破點在于將精確直線距離控制轉化為對電動機旋轉圈數的控制，電動機旋轉一圈對應升降直線距離一毫米，本方案的直線距離控制準確度為一毫米，即實現對電動機旋轉一圈的數字控制。電動機控制模塊中采用2 個紅外傳感器實現電動機旋轉圈數與旋轉方向的采集，由Atmega8 兩根I/O 引腳采集傳感器輸出的信號，引腳的電平組合信號變化狀態為00，10，11，01（順時針方向）或者00，01，11，10（逆時針方向）。本文利用motor _state 結構體表示電機的狀態，結構體中每個元素的含義如下：

　　通過結構體前兩個元素值比較可以知道電機是否轉動；通過3，4 元素比較可以精確定位投影位置，當相等時產生中斷，命令電機停止轉動；在后2 個元素中，當兩引腳由00 到10 時，motor _ bit _ L 第0位置一，10 到11 時，第1 位置一，11 到01 時，第2 位置一，01 到00 時，第3 位置一，所以當?shù)?位全為1 時表示電機逆時針轉動一圈，順時針轉動一圈則由motor _ bit _ R 表示。

　　3 控制系統硬件設計

　　控制系統總體上分為信號采集與電動機控制兩大部分。

　　如系統框圖右側Atmega8 主要用作紅外傳感器信號電平采集，當Stm32F101 控制電機升降時，電機圈數檢測電路會通過紅外傳感器向Atmega8 輸入信號，從而判斷出電機的運行情況。左側為Stm32F101 控制電機的升降部分。命令可以分別由紅外遙控或者與PC 機聯機后的按鍵方式輸入。當Atmega8 采集紅外傳感器信號電平時，可以通過I2C總線與Stm32F101 傳遞信息，在投影機到達目的點時發出中斷信號使Stm32F101 產生中斷，處理相關的操作。圖中所示，通過串口可以方便讀寫2 個E2PROM 的內部數據。掉電保存模塊采用的是CAT24WC16，即使在運行中突然停電，也能自動保存電機停電時刻的狀態參數，即保存motor _state結構體變量。

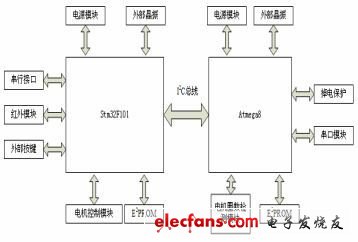

　　圖1 控制器系統硬件結構圖

　　3.1 電機圈數檢測單元

　　此單元在整個系統中處于重要地位，在電機轉軸一端套著半圓鐵片，置于紅外傳感器發射端和接收端之間，當電機轉動時鐵片跟著旋轉。圈數檢測單元中有兩個紅外傳感器，其中每個紅外傳感器由發射端和接收端組成。發射端和接收端之間被半圓鐵片擋住時輸出信號為低電平0，沒有擋住時輸出信號為高電平1.由于是半圓鐵片，隨著電機的不斷旋轉，Atmega8兩個引腳接收紅外傳感器信號，不斷循環地檢測兩引腳的輸入電平。當兩引腳的輸入電平?jīng)]有變化時代表電機沒有轉動，當變化狀態為00，10，11，01 或者00，01，11，10 時，表明電機轉動。狀態順序反映出電機順時針或者逆時針方向旋轉。

　　3.2 電機控制模塊

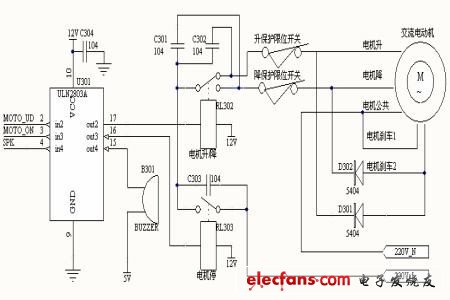

　　圖2 是Stm32F101 對電機控制的硬件原理圖。

　　圖2 電機控制硬件結構圖。

　　圖中ULN2803A 是達林頓驅動器件， 受控于Stm32F101，MOTO_UD，MOTO_ON，SPK 直接與Stm32F101 連接，它們的作用分別是控制電機升降，控制電機工作還是停止，控制蜂鳴器響停。繼電器RL303 工作時，電機工作在220V 交流下，反之則停止工作。而繼電器RL302 常開時，從圖中知道是控制電機升操作，反之常閉是對電機降操作。為了提高電機的安全性，還采取了升降保護，如圖中連接有兩個限位開關，分別是升、降限位保護，即當?shù)竭_極限點時限位開關斷開，導致電機停止工作，起到保護電路的作用。
