引言

　　隨著計算機技術和通信技術的發展，基于各種現場標準的分布式測量和控制系統得到廣泛應用。這些系統采用了多種控制總線，如CAN、 LONWORKS、FROFIBUS、HATR、FF等。這些不同的總線標準都有自己的協議格式，相互之間不兼容，給系統的擴展帶來很多不便。

　　鑒于此，國際電子電氣工程師協會(IEEE)和美國國家標準技術研究院(NIST)聯合推出IEEE1451標準，解決了各種不同標準的總線接口兼容性問題，提高了各個不同廠家產品的互換性和互操作性。

　　1 IEEE1451協議

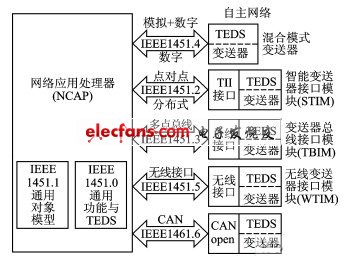

　　IEEE和NIST推出的IEEE1451標準，通過定義一整套通用的通信接口來解決不同網之間的兼容性問題，并最終實現各個廠家的產品的互換和互操作。其協議簇體系結構和關系如圖1所示。根據IEEE1451標準，網絡智能傳感器分成兩大模塊。

?

　　圖1 IEEE1451協議整體架構

　　(1) NCAP(網絡應用處理器)模塊

　　該模塊主要執行網絡通信、TIM通信、數據轉換等功能。IEEE1451.1標準定義了它的實體模型。NCAP是標準變送器總線與專用網絡總線之間的接口。這一部分與微處理器集成在一起，在網絡化傳感器中起“大腦”的作用。NCAP還支持熱插拔功能。

　　(2) TIM(智能變送器)模塊

　　根據和NCAP之間連接的方式，可以有多種不同功能的TIM。一個TIM可以支持單個或多個不同的通道，它既可以與傳感器連接，也可以與執行器連接。

　?、?IEEE1451.0：該層標準包括通用功能、通信協議以及電子數據表格(TEDS FORMATS)。IEEE1451.0通過定義基本命令設置和通信協議接口，為不同的物理層提供通用、簡單的標準，從而加強這些標準之間的互操作性。

　?、?IEEE1451.1：針對現有的各種網絡技術，定義了從智能變送器到網絡的標準連接的方法，使用面向?qū)ο蟮乃枷霝榫W(wǎng)絡化的智能變送器定義了一個標準的對象模型，并且為該模型的每一個類定義了軟件接口。

　?、?IEEE1451.2：定義了傳感器和微處理器之間的連接的數字接口TII。其定義了電子數據表格以及數據格式，還定義了一系列的讀寫命令，包括讀寫電子數據表格、讀取傳感器數據和設置執行器數據等。

　?、?IEEE1451.3：包括分布式多點系統數字通信與TEDS格式的定義，主要用于點對多點分布式智能傳感器系統的同步數據采集與通信。

　?、?IEEE1451.4：包含混合模式通信協議與TEDS格式的定義。其主要針對已存在的模擬量變送器通信協議，一方面支持?jǐn)?shù)字接口對TEDS數據的讀寫，另一方面支持模擬接口對現場儀器的測量。

　　⑥ IEEE1451.5：定義智能傳感器的無線通信接口，通過指定的無線通信協議在無線變送器接口模塊(WTIM)和NCAP進行通信。目前支持WiFi、藍牙、ZigBee協議。IEEE1451.5也定義與無線通信協議相關的TEDS。

　　2 無線通信協議

　　IEEE1451.5標準為使用不同通信協議的無線傳感器提供一個統一的接口，不是開發一種新的無線通信技術，而是采用已經成熟的無線通信技術作為接口標準。IEEE 1451.1標準提議了3種無線通信方式：WiFi、藍牙和ZigBee。本論文中采用的是ZigBee協議，其主要包括IEEE 802.15.4的PHY層和MAC層，以及ZigBee的NWK層和APS層。

　　2.1 IEEE 802.15.4的PHY層

　　PHY層采用DSSS技術，不同的載波行道提供不同的傳輸速率，2.4 GHz提供250 kbps傳輸速率。PHY層用來在兩個設備之間提供透明的比特流傳輸。其主要功能包括：信道選擇和信道能量檢測、空閑信道*估、無線信道數據收發、接收包鏈路質量。

　　2.2 IEEE 802.15.4的 MAC層

　　MAC層負責將NWK層發送來的數據包進行封裝，并向下發送給PHY層，并對PHY層發送上來的幀進行分解，將分解后的數據包向上發送給NWK層。

　　MAC層提供了信標和非信標兩種傳輸模式。其中，信標傳輸模式通過網絡協調器以一定的時間間隔向網絡廣播信標幀，網絡內的所有節點以該信標幀作為同步信號，實現整個網絡的同步。非信標傳輸模式采用CSMA/CA機制避免傳輸碰撞。

　　MAC層的主要功能為MPDU數據處理。其幀格式包括幀頭、MAC凈荷和幀尾3個部分。 幀頭中的幀控制域提供了幀類型、安全使能、目標地址模式、源地址模式等相關控制信息。MAC凈荷域?yàn)镸AC層的有效數據，即NWK數據包。幀尾為幀頭和 MAC幀凈荷域的16位CRC校驗序列。

　　2.3 ZigBee協議的NWK層

?

　　圖2 NWK幀格式

　　ZigBee聯盟在IEEE 802.15.4標準的PHY層基礎上制定了NWK層協議。其主要功能包括：網絡層協議數據單元處理、組網管理和路由功能。NWK幀格式如圖2所示。
