IPsec（IP Security）是IETF制定的三層隧道加密協議，它為Internet上傳輸?shù)臄?shù)據提供了高質量的、可互操作的、基于密碼學的安全保證。特定的通信方之間在IP層通過加密與數據源認證等方式，提供了以下的安全服務：

　　數據機密性（Confidentiality）：IPsec發送方在通過網絡傳輸包前對包進行加密。

　　數據完整性（Data Integrity）：IPsec接收方對發送方發送來的包進行認證，以確保數據在傳輸過程中沒有被篡改。

　　數據來源認證（Data Authentication）：IPsec在接收端可以認證發送IPsec報文的發送端是否合法。

　　防重放（Anti-Replay）：IPsec接收方可檢測并拒絕接收過時或重復的報文。

　　IPsec具有以下優點：

　　支持IKE（Internet Key Exchange，因特網密鑰交換），可實現密鑰的自動協商功能，減少了密鑰協商的開銷?？梢酝ㄟ^IKE建立和維護SA的服務，簡化了IPsec的使用和管理。

　　所有使用IP協議進行數據傳輸?shù)膽?yīng)用系統和服務都可以使用IPsec，而不必對這些應用系統和服務本身做任何修改。

　　對數據的加密是以數據包為單位的，而不是以整個數據流為單位，這不僅靈活而且有助于進一步提高IP數據包的安全性，可以有效防范網絡攻擊。

　　IPSec的目標

　　l 為IPv6和IPv6提供具有較強的互操作能力

　　l 高質量的基于密碼的安全

　　l 在IP層實現多種安全服務，包括：訪問控制，無連接完整性，數據源驗證，抗重播，機密性和有限的業務流機密性

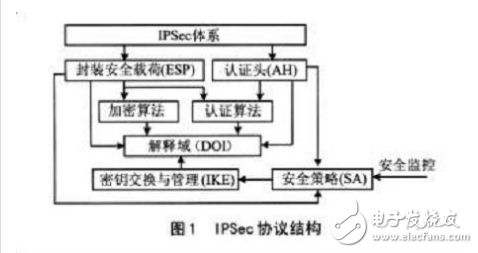

　　IPSec安全體系結構圖

　　IPSec安全體系內容

　　驗證頭部AH：

　　為IP包提供數據完整性校驗和身份認證功能；

　　驗證算法由SA指定；

　　認證的范圍：整個包。

　　封裝安全載荷ESP：

　　提供機密性，數據源驗證，抗重播以及數據完整性等安全服務；

簡述ipsec的工作原理

　　加密算法和身份驗證方法均有SA指定。

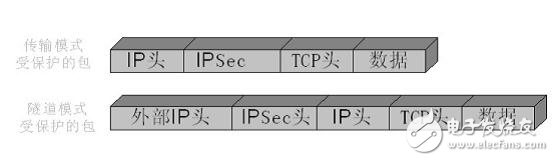

　　用于兩種模式：傳輸模式和隧道模式

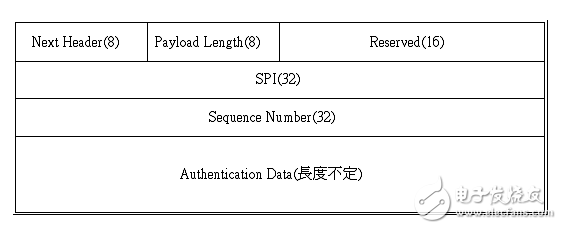

　　AH頭格式

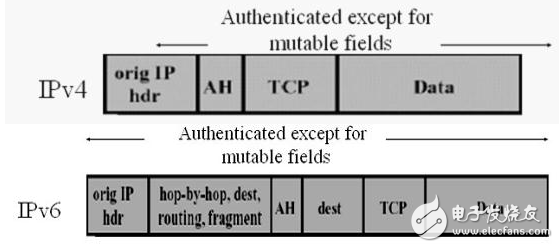

　　AH傳輸模式

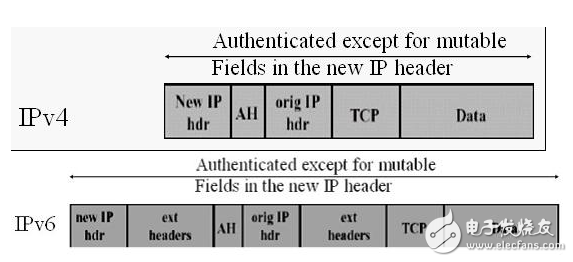

　　AH隧道模式

　　AH處理過程

　　1） 對于發出去的包的處理構造AH

　　l 創建一個外出SA（手工或通過IKE）

　　l 產生序列好

　　l 填充AH頭的各字段

　　l 計算ICV（Integrity Check Value完整性檢驗值）

　　內容包括：IP頭中部分域，AH自身，上層協議數據

　　l AH頭中的”下一頭部“置為原IP包頭中的”協議“字段的值，原IP包頭的”協議字段置為51（代表AH）

　　2） 對于接受到的包處理：

　　l 分片裝配

　　l 查找SA

　　依據：目標IP地址，AH協議，SPI

　　l 檢查序列號

　　l ICV檢查

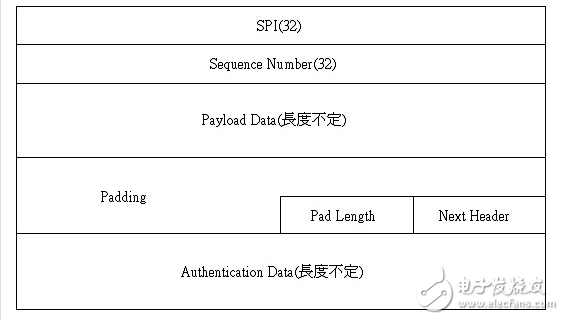

　　ESP頭格式

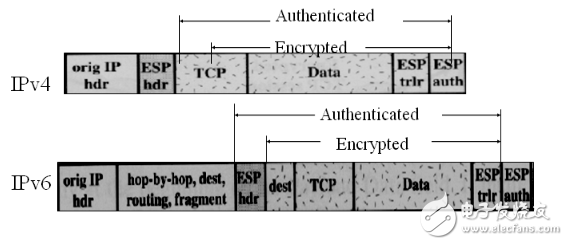

　　ESP傳輸模式

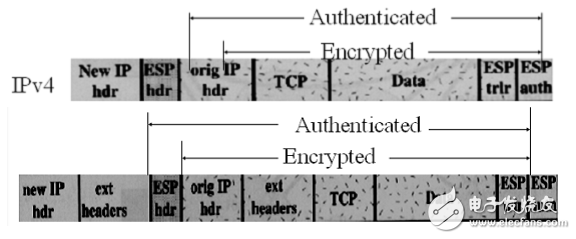

　　ESP隧道模式

　　ESP處理過程

　　1） 對出發出去的包的處理

　　l 查找SA

　　l 加密

　　l 封裝必要的數據，放到payload data域中，不同的模式，封裝數據的范圍不同

　　l 增加必要的padding數據

　　l 加密操作

　　l 驗證

　　l 計算ICV 注意：針對加密后的數據進行計算

　　2） 對于接受到的包的處理

　　l 分片裝配

　　l 查找SA

　　依據：目標IP地址，ESP協議，SPI

　　l 檢查序列號（可選，針對重放攻擊）

　　使用一個滑動串口來檢查序列號的重放

　　l ICV檢查

　　l 解密

　　根據SA中指定的算法和迷失，參數，對于被加密部分的數據進行解密

　　去掉padding

　　重構原始的IP包

　　SA（Security Association）安全聯盟

　　l SA是單向的（無法反推）

　　l SA是“協議相關”的（與協議對應）

　　l 每個SA通過三個參數來標志，《spi，dst（src），protocol》

　　安全參數索引SPI（Security Parameters Index）

　　對方IP地址

　　安全協議標識：AH or ESP

　　l SA與IPSec系統中實現的兩個數據庫有關

　　安全策略數據庫（SPD）

　　安全關聯數據庫（SAD）

　　密鑰管理（Key Management）

　　l ISAKMP定義了密鑰管理框架。ISAKMP與IKE一樣，IKE是高級版本。

　　l IKE是母線真是確定用于IPSec的密鑰交換協議。

　　ISAKMP參考RFC2308文檔，IKE協議參考RFC2409文檔。

　　兩階段交換

　　第一階段：建立起ISAKMP SA —— IKE SA

　　雙方（例如ISAKMP Sservers）商定如何保護以后的通訊，通信雙方建立一個已通過身份鑒別和安全保護的通道；

　　此SA將用于保護后表的protocol SA的協商過程。

　　第二階段：建立起針對其他安全協議的SA —— IPSec SA

　　這個階段可以建立多個SA；

　　此SA將被相應的安全協議用于博阿虎數據或者消息的交換。

　　IPSec-VPN協議和算法

　　IP安全協議：AH，ESP

　　數據加密標準：DES，3DES

　　公共密鑰密碼協議：Diffe-Hellman（D-H）

　　散列算法：MD5，SHA-1

　　公鑰加密算法：RSA

　　Internet密鑰交換：IKE

　　證書授權中心：CA
