以太網供電簡介

　　以太網供電（PoE，Power over Ethernet）是一個有線以太網局域網技術（LAN），它能使每個設備運作所必需的電流由數據電纜而不是電源線來運載。

　　為了讓以太網供電工作，電流必須進入電源供應端的數據電纜，并在設備終端輸出。這樣就可以保持電流與數據信號分離，不會干擾其他設備。目前是通過一種稱為injector的組件來進入電纜的。如果在電纜另一端的設備與PoE兼容，那么該設備將能正常運行而且無需修改。如果設備與PoE不兼容，就必須安裝一種稱為picker 或 tap的組件，將電流從電纜移出。然后，這種“picked-off”電流被路由到電源插孔。

　　以太網供電系統的組成

　　在POE系統中，提供電源的設備被稱為供電設備（PSE:Power Sourcing Equipment），而使用電源的設備稱為受電設備（PD： Powered Device）。以太網供電的主要設它負責對PD的檢測、分級、上電、斷路檢備是PSE，測等功能。一旦當某個PD被加載，PSE將立即檢測到PD的接入，并將在設備被移開時切斷電源。PSE還必須提供過流保護，以防止PSE和PD遭受損壞?？梢圆捎脙煞N類型的PSE，種為端接式PSE（Endpoint PSE），另一種為中1跨式PSE（Mid-span PSE）。

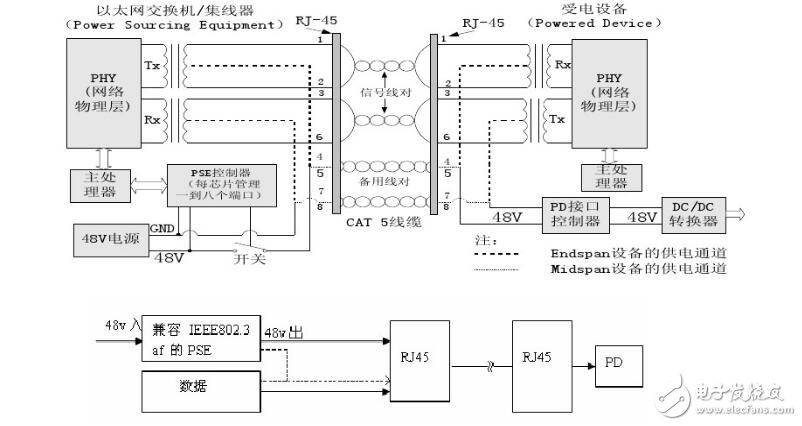

　　以太網供電系統的結構

　　以太網供電支持5GBASE-T及其以后應用的需求

　　不斷變化的市場需求，促使及時產生穩健的標準的產生，基于此，IEEE 802.3 標準和以太網不斷進化發展的能力得到業界廣泛的支持。在2015年年中，IEEE P802.3bz 2.5/5GBASE-T工作組一致通過IEEE 802.3基礎標準為2.5GBASE-T和5GBASE-T在5e類、6類或更好的布線上運行定義物理層規范。

　　802.3bz標準的兩個重要的好處包括支持以太網節能和以太網供電（POE），預計在2016或2017被正式批準。

　　泛達公司是網絡基礎設施解決方案的全球供應商，一直積極支持IEEE 802.3bz 作為 2.5G/5GBASE-T標準，確保整個生態系統的交換機、服務器、PHY、連接器和電纜的性能和互操作性。

　　去年年初，以太網全球聯盟已形成其自己的以太網供電小組委員會，支持包括PoE，10，40和100 Gb/s以太網、下一代無源光網絡（EPON）以及更多的IEEE 802.3項目。例如，在IEEE P802.3bt中標準化的4對線POE，將提供至少49 W給瘦客戶機或其他應用，比如智能大廈管理系統。

　　溫度測試

　　不斷變化的以太網前景包括更廣泛頻譜技術，以及日趨激烈供電能力需求的挑戰。

　　以太網化設備，比如如數字標牌，下一代無線接入點，護士呼叫站，和瘦客戶機，有超越現有的PoE +標準的電力需求。這已經促使業界研發PoE++設備，以提供51到71 W供電能力。這樣的設備將在今年初推出。

　　在使用PoE +和PoE ++標準安裝布線和連接中，泛達高管指出，電纜和連接器本身可以承載960 mA的電流和71 W的功率。真正的問題在于捆綁在一起的電纜發熱與溫度上升時，會造成電纜插入損耗和應用誤碼。

　　極端溫度超過了電纜的推薦工作溫度范圍會損壞電纜，在帶電拔出PoE插頭時可能生電弧會損壞插頭和插座的接觸，導致不能傳輸。

　　例如，如果在樓層之間需要96根電纜被， 很可能需要布放一大捆96根 6A類電纜支持PoE++，或四個鄰近的24根6A類 28 AWG 運行POE，并限制溫升到15度。

　　同時，國際電工委員會（IEC）已經了開發IEC 60512-9-3和IEC 60512-99-001的試驗方法解決電弧的問題。

　　考慮到更好的電纜管理，泛達提供如26AWG或28AWG線規的小線徑的解決方案，改進空氣流動并增加現有的橋架容量。

　　推薦

　　為了未來的數據和供電的需求，泛達推薦擁有不同的功率輸出來確保冗余電源和工位。這就需要每個被供電設備布放兩種6A類電纜并且每根6A類電纜來自不同的配電區域。

　　例如，通過運行兩種6A類電纜，每個可以支持10GBASE-T和71 W的功率，可以確信是支持在可預見的未來供電需求的布線基礎設施。

　　泛達建議所有新安裝使用6A類，由于它支持10GBASE-T的最高數據率，并且在當前或未來的PoE的應用中捆綁尺寸限制。

　　案例分享

　　泛達獲獎的項目之一是思科加拿大總部，一個獲得LEED認證的建筑智能。它是一個運行單一的、融合的IP網絡的大型商業高層大廈，主要通過POE進行供電。一個結構化的6類布線基礎設施提供通信和主要電源。

　　這些功能提供了高效和較低的運營成本以及舒適和實用的工作環境。泛達布線提供POE連接給空調控制器、閉路攝像頭，門鎖和LED照明供電。建筑以1400個PoE LED照明燈具和1800 個PoE空調系統控制器為特色。

　　新的思科加拿大總部，在如何利用一切的互聯網力量創造一個真正可持續發展和節能的智能建筑上，一直被譽為一個鮮明的例子。
