關于VLAN （ Virtual Local Area Networkd ）

　　VLAN是在一個物理網絡上劃分出來的邏輯網絡。這個網絡對應與OSI模型的第二層網絡。

　　VLAN的劃分不受網絡端口的實際物理位置的限制；

　　VLAN有著和普通物理網絡同樣的屬性；

　　第二層的單播、廣播和多播幀在一個VLAN內轉發、擴散，而不會直接進入其他的VLAN之中。

　　交換機收到廣播幀后，只轉發到屬于統一vlan的其他端口

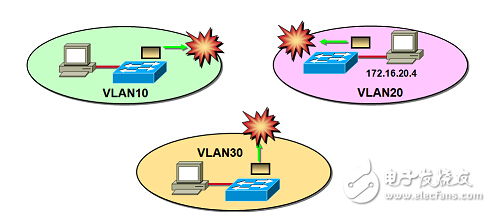

　　由于實現了廣播域分隔，VLAN可以將廣播風暴控制在一個VLAN內部，劃分VLAN后，隨著廣播域的縮小，網絡中廣播包消耗的帶寬所占的比例大大降低，網絡性能得到顯著的提高；

　　不同的VLAN間的數據傳輸是通過第三層（網絡層）的路由來實現的，因此使用VLAN技術，結合數據鏈路層和網絡層的交換設備可搭建安全可靠的網絡；

　　同時，由于VLAN是邏輯的而不是物理的，因此在規劃網絡時可以避免地理位置的限制。

　　VLAN的劃分方法

　　基于端口的VLAN （ Port-Based ）

　　基于協議的VLAN （ Protocol-Based ）

　　基于MAC層分組的VLAN （ MAC-Layer Grouping ）

　　基于網絡層分組的VLAN （ Network-Layer Grouping ）

　　基于IP組播分組的VLAN （ IP Multicast Grouping ）

　　基于策略的VLAN （ Policy-Based ）

　　基于端口的靜態VLAN

　　基于端口的靜態VLAN是劃分虛擬局域網最簡單也是最有效的方法，它實際上是某些交換機端口的集合，網絡管理員只需要管理和配置交換機的端口，而不管交換機端口連接什么設備。這種劃分VLAN的方法是根據以太網交換機的端口來劃分的，是目前業界定義VLAN最廣泛的方法。IEEE802.1Q規定了這種劃分VLAN的國際標準。

　　基于端口的VLAN在實現上包括兩個步驟：

　　1. 首先啟用VLAN（用VLAN ID標識）；

　　2. 而后將交換機端口指定到相應VLAN下；

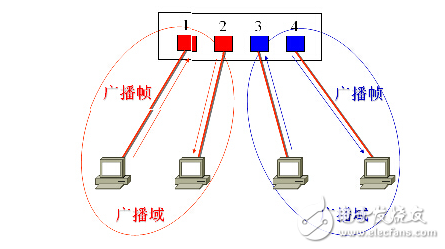

　　隔離的廣播域

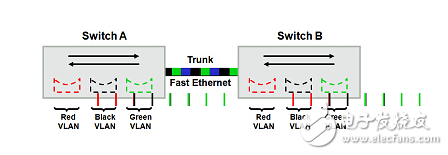

　　基于端口的VLAN（Port VLAN）將交換機按端口的VLAN ID 指定實現了邏輯劃分，廣播域被限定在相同VLAN的端口集合中，不同VLAN間不能直接通信。當使用多臺交換機分別配置VLAN后，可以使用Trunk（干道）方式實現跨交換機的VLAN內部連通，交換機的Trunk端口不隸屬于某個VLAN， 而是可以承載所有VLAN的幀。

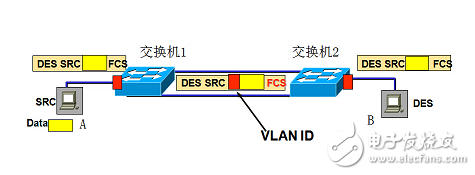

　　這種實現跨交換機的VLAN技術在早期使用幀過濾，而目前的國際標準規定采用幀標記。網絡管理的邏輯結構可以完全不受實際物理連接的限制，極大地提高了組網的靈活性。

　　何謂Trunk

　　所謂的Trunk是用來在不同的交換機之間進行連接，以保證在跨越多個交換機上建立的同一個VLAN的成員能夠相互通訊，其中交換機之間互聯用的端口就稱為Trunk端口。Trunk這個詞是干線或者樹干的意思，不過一般不翻譯，直接用原文。

　　注意：與一般的交換機級聯不同，Trunk是基于OSI第二層的。

　　在交換機之間或交換機與路由器之間，互相連接的端口上配置中繼模式（Trunk口是中繼口，同一端口傳輸不同VLAN信息的時候需要設置Trunk），使得屬于不同VLAN的數據幀都可以通過這條中繼鏈路進行傳輸。

　　幀的格式分為兩種：

　　ISL： Inter-Switch Link， 是Cisco交換機獨有的協議；

　　IEEE 802.1Q：是國際標準協議，被幾乎所有的網絡設備生產商所共同支持；

　　默認條件下，Trunk上會轉發交換機上存在的所有VLAN的數據。

　　IEEE 802.1Q標準

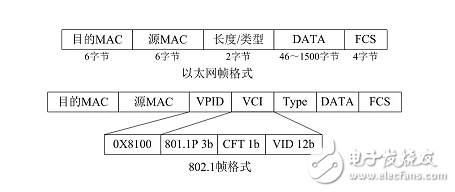

　　IEEE 802.1Q使用4Byte的標記頭來定義Tag（標記），Tag頭中包括2Byte的VPID（VLAN Protocol Identifier）和2Byte的VCI（VLAN Control Information）。

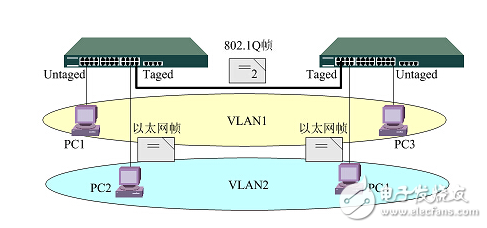

　　基于802.1Q Tag VLAN 用VID來劃分不同VLAN，當數據幀通過交換機的時候，交換機根據數據幀中的Tag的VID信息來識別它們所在的VLAN（若幀中無Tag頭，則應用幀所通過端口的默認VID來識別它們所在的VLAN）。這使得所有屬于該VLAN的數據幀，不管是單播幀、組播幀還是廣播幀，都將被限制在該邏輯VLAN中傳輸。當使用多臺交換機分別配置VLAN后，可以使用Trunk方式實現跨交換機的VLAN內部連通，交換機的Trunk端口不隸屬于某個VLAN，而是可以承載所有VLAN的幀；

　　在VLAN配置中，我們可以使用switchport mode命令來指定一個二層接口（switch port）的模式，可以指定該接口為access port或者為trunk port（缺省為access）。

　　如果一個switch port的模式是access，則該接口只能為一個VLAN的成員，這種接口又稱為Port VLAN。

　　如果一個switch port的模式是trunk，則該接口可以是多個VLAN的成員，這種配置被稱為Tag VLAN。

　　Trunk接口默認可以傳輸本交換機支持的所有VLAN（1~4094），但是也可以通過設置接口的許可VLAN列表來限制某些VLAN的流量不能通過這個Trunk口。
