      SN74LVC1G3157-Q1 汽車類單極雙閘模擬開關

      數據：

      描述

      The SN74LVC1G3157-Q1 device is a single-pole double-throw (SPDT) analog switch designed for 1.65-V to 5.5-V VCC operation.

      The SN74LVC1G3157 device can handle analog and digital signals. The device permits signals with amplitudes of up to VCC (peak) to be transmitted in either direction.

      Applications include signal gating, chopping, modulation or demodulation (modem), and signal multiplexing for analog-to-digital and digital-to-analog conversion systems.

      特性

      • 汽車應用合格
      • ESD保護超過MIL-STD 2000 V-
        883，方法3015;超過200 V使用機器模型（C = 200 pF，R = 0）
      • 1.65-V至5.5-VV CC 操作
      • 有用用于模擬和數字應用
      • 指定先開后合開關
      • 軌到軌信號處理
      • 高線性度
      • 高速，通常為0.5 ns
        （V CC = 3 V，C L = 50 pF）
      • 低導通電阻，通常?6Ω
        （V CC = 4.5 V）
      • 每個JESD 78的閂鎖性能超過100 mA，
        II級

      參數 與其它產品相比?模擬開關/多路復用器

      ?
      Configuration
      Number of Channels (#)
      Power Supply Type
      Vss (Min) (V)
      Vss (Max) (V)
      Vdd (Min) (V)
      Vdd (Max) (V)
      Ron (Typ) (Ohms)
      Bandwidth (MHz)
      Rating
      Operating Temperature Range (C)
      Package Size: mm2:W x L (PKG)
      Package Group
      Supply Range (Max)
      Ron (Max) (Ohms)
      Input/Output Continuous Current (Max) (mA)
      Supply Current (Typ) (uA)
      Supply Current (Max) (uA)
      OFF-state leakage current (Max) (μA)
      ON-state leakage current (Max) (μA)
      Input/Output ON-state Capacitance (Typ) (pF)
      Input/Output OFF-state Capacitance (Typ) (pF)
      ESD Charged Device Model (kV)
      ESD HBM (kV)
      VIL (Max) (V)
      VIH (Min) (V)
      SN74LVC1G3157-Q1
      2:1 SPDT ? ?
      1 ? ?
      Single ? ?
      N/A ? ?
      N/A ? ?
      1.65 ? ?
      5.5 ? ?
      6 ? ?
      300 ? ?
      Automotive ? ?
      -40 to 125 ? ?
      6SC70: 4 mm2: 2.1 x 2(SC70)
      6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?
      SC70
      SOT-23 ? ?
      5.5 ? ?
      50 ? ?
      128 ? ?
      1 ? ?
      10 ? ?
      1 ? ?
      1 ? ?
      17.3 ? ?
      5.2 ? ?
      1 ? ?
      2 ? ?
      Vdd*.3 ? ?
      Vdd*.7 ? ?

      方框圖 (1)

      技術文檔

      數據手冊（1）

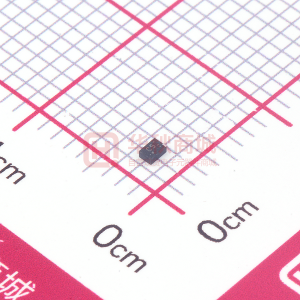

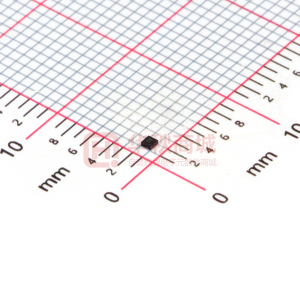

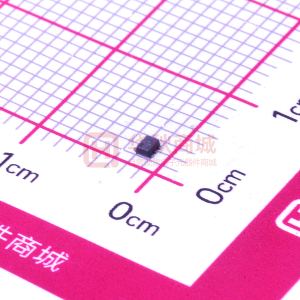

      元器件購買 SN74LVC1G3157-Q1 相關庫存
