      SN74CBTU4411 適用于 DDR-II 應用的 11 通道 4:1 1.8V 模擬開關

      數據：

      描述

      SN74CBTU4411器件是一種具備低導通狀態電阻（r on ）的高帶寬SSTL_18兼容型FET多路復用戶/多路信號分離器。此器件借助內部電荷泵提高通道晶體管的柵極電壓，提供平緩的低r on 。平緩的低r on 可實現最短傳播延遲，并且支持數據輸入/輸出（I /O）端口的軌道軌道號傳輸。此外，該器件還具備極低的數據I /O電容，能夠盡可能減少數據總線上的容性負載以及信號失真現象。通道間相互匹配的r on 和I /O電容會形成超低差分以及上升沿或下降沿偏斜。得益于此，該器件可在DDR-II應用中表現出最佳性能。

      特性

      • 支持SSTL_18信號傳輸級別
      • 適用于DDR-II應用
      • D端口輸出由偏置電壓（V BIAS ）預充
      • 用于控制輸入的內部終端
      • 高帶寬（最低400MHz）
      • 平緩的低導通電阻（r on ）特性，（r on =最大17Ω）
      • 內部400Ω下拉電阻器
        • < li>低差分，上升沿或下降沿偏斜
      • 鎖斷性能超過100mA，符合JESD 78 II類規范的要求

      所有商標均為各自所有者的財產。

      參數 與其它產品相比?模擬開關/多路復用器

      ?
      Configuration
      Number of Channels (#)
      Power Supply Type
      Vss (Min) (V)
      Vss (Max) (V)
      Vdd (Min) (V)
      Vdd (Max) (V)
      Ron (Typ) (Ohms)
      Bandwidth (MHz)
      Rating
      Operating Temperature Range (C)
      Package Size: mm2:W x L (PKG)
      Package Group
      Supply Range (Max)
      Ron (Max) (Ohms)
      Input/Output Continuous Current (Max) (mA)
      Supply Current (Typ) (uA)
      Supply Current (Max) (uA)
      Features
      OFF-state leakage current (Max) (μA)
      Input/Output ON-state Capacitance (Typ) (pF)
      Input/Output OFF-state Capacitance (Typ) (pF)
      ESD Charged Device Model (kV)
      ESD HBM (kV)
      VIL (Max) (V)
      VIH (Min) (V)
      SN74CBTU4411
      4:1 ? ?
      11 ? ?
      Single ? ?
      N/A ? ?
      N/A ? ?
      1.7 ? ?
      1.9 ? ?
      10 ? ?
      400 ? ?
      Catalog ? ?
      0 to 85 ? ?
      72NFBGA: 49 mm2: 7 x 7(NFBGA) ? ?
      NFBGA ? ?
      1.9 ? ?
      17 ? ?
      100 ? ?
      2 ? ?
      20 ? ?
      Pre-charged signal path
      Internal pull-down resistors ? ?
      10 ? ?
      4.6 ? ?
      2.5 ? ?
      0.75 ? ?
      2.5 ? ?
      0.66 ? ?
      1.1 ? ?

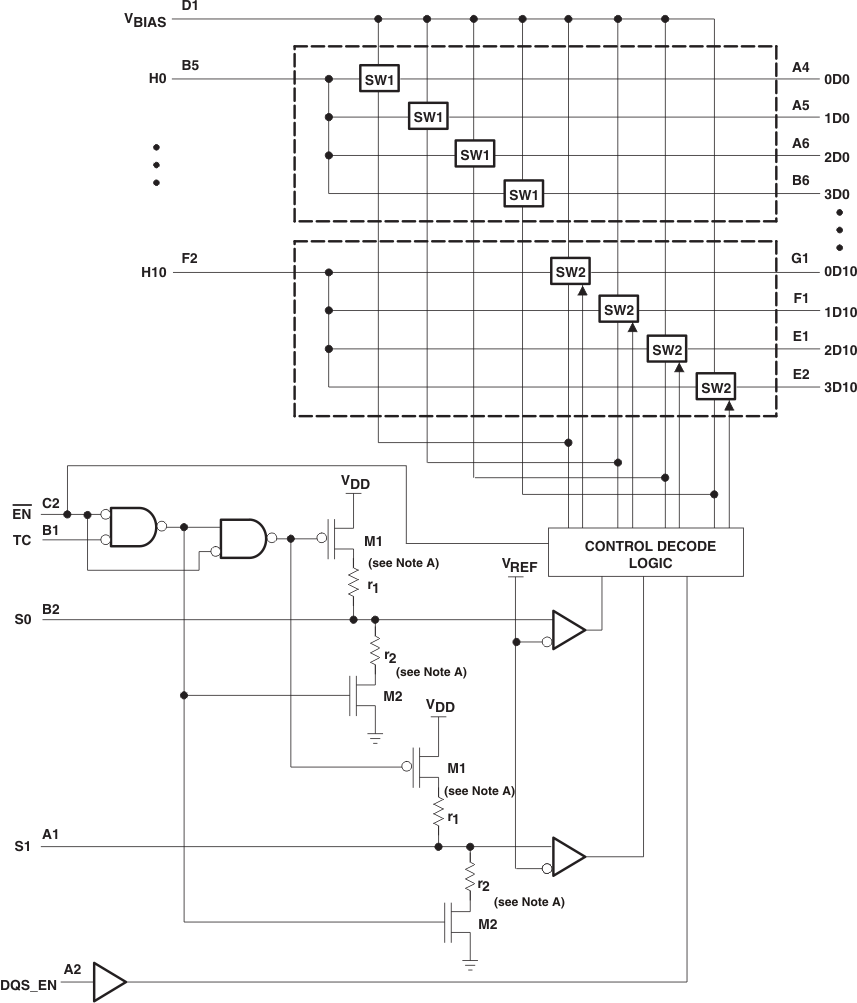

      方框圖 (1)

      技術文檔

      數據手冊（1）
