TS5A12301E 具有 1.8V 邏輯兼容輸入邏輯、受 IEC 4 級 ESD 保護的 0.75Ω SPDT 模擬開關

描述

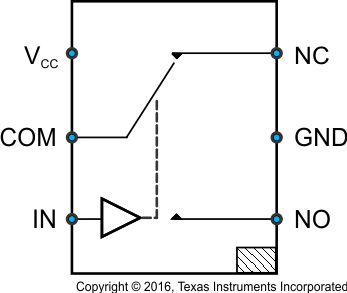

TS5A12301E器件是雙向，1通道，單刀雙擲（SPDT）模擬開關，設計工作電壓為2.25 V至5.5 V.該器件具有低導通電阻，具有出色的通道間導通電阻匹配和先開后合功能，可防止信號從一個路徑傳輸?shù)搅硪粋€路徑時出現信號失真。

該器件具有出色的總諧波失真（THD）性能，功耗極低。這些功能使該設備適用于便攜式音頻應用?？刂戚斎??（IN）引腳可以連接到低壓GPIO，允許它由1.8V信號控制。

TS5A12301E具有±15kV的氣隙放電和±8kV COM端口與GND的接觸放電ESD保護，使其符合IEC 4級ESD標準（IEC 61000-4-2）。

低導通電阻（0.75Ω）
低電荷注入
優秀的ON-狀態電阻匹配
掉電模式下的隔離，V _CC = 0
指定的先開后合切換< /li>
2.25 V至5.5 V電源（V _CC）
6MΩ輸入下拉允許控制輸入（IN）不連接
1.8 V兼容控制輸入閾值，獨立于V _CC
閂鎖性能超過每JESD 78 mA，Class II
ESD性能測試每JESD 22
- 3000-V人體模型（A114-B，II類）
- 1000 V充電器件模型（C101）
ESD性能COM端口至GND
- 8000-V人體模型（A114-B，II類）
- ±8-kV接觸放電（IEC 61000-4-2）
- ±15kV氣隙放電（IEC 61000-4-2）
應用
- 手機
- 掌上電腦
- 便攜式儀器
- MP3播放器
- 便攜式媒體播放器

所有其他商標均為其各自所有者的財產

?
Configuration
Number of Channels (#)
Power Supply Type
Vss (Min) (V)
Vss (Max) (V)
Vdd (Min) (V)
Vdd (Max) (V)
Ron (Typ) (Ohms)
Bandwidth (MHz)
Rating
Operating Temperature Range (C)
Package Size: mm2:W x L (PKG)
Package Group
Supply Range (Max)
Ron (Max) (Ohms)
Input/Output Continuous Current (Max) (mA)
Supply Current (Typ) (uA)
Supply Current (Max) (uA)
Features
OFF-state leakage current (Max) (μA)
ON-state leakage current (Max) (μA)
Input/Output ON-state Capacitance (Typ) (pF)
Input/Output OFF-state Capacitance (Typ) (pF)
ESD Charged Device Model (kV)
ESD HBM (kV)
VIL (Max) (V)
VIH (Min) (V)
?

TS5A12301E
2:1 SPDT ? ?
1 ? ?
Single ? ?
N/A ? ?
N/A ? ?
2.25 ? ?
5.5 ? ?
0.5 ? ?
55 ? ?
Catalog ? ?
-40 to 85 ? ?
See datasheet (DSBGA) ? ?
DSBGA ? ?
5.5 ? ?
1.6 ? ?
450 ? ?
0.1 ? ?
5 ? ?
Powered off protection Break-before-make ? ?
0.1 ? ?
0.2 ? ?
112 ? ?
28 ? ?
1 ? ?
3 ? ?
0.65 ? ?
1.05 ? ?
