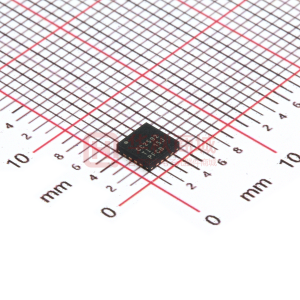

      CC2592 2.4GHZ 射頻范圍擴展器

      數據：

      描述

      CC2592器件是一款針對低功率和低壓2.4GHz無線應用的經濟高效且高性能的RF前端。

      CC2592器件是一款針對德州儀器（TI）所有CC25XX 2.4GHz低功率RF收發器，發射器和片上系統產品的范圍擴展器。

      為了增加鏈路預算，CC2592器件提供一個可增加輸出功率的功率放大器，以及一個具有低噪聲系數的LNA，以提升接收器靈敏度。

      CC2592器件提供一個極小尺寸，高輸出功率RF設計，此設計采用4mm x 4mm四方扁平無引線（QFN）-16封裝。

      CC2592器件包含高性能無線應用簡單設計所需的PA，LNA，開關，RF匹配和不平衡變壓器。

      特性

      • 與德州儀器（TI）2.4GHz低功率RF器件的無縫對接
      • + 22dBm輸出功率
      • CC2520，CC253X和CC85XX上3dB典型經改進靈敏度
      • 極少的外部組件
        • 集成開關
        • 集成匹配網絡
        • 集成不平衡變壓器
        • 集成電感器
        • 集成功率放大器（PA）
        • 集成低噪聲放大器（LNA）
      • 通過HGM端子的LNA增益數字控制
      • 斷電時（LNA_EN = PA_EN = 0），電流100nA
      • 低發送流耗
        • 對于+ 22dBm，PAE = 34％，電壓3V時的電流為155mA
      • 低接收流耗
        • 針對高增益模式的4.0mA電流
        • 針對低增益模式的1.9mA電流
      • 4.7dB LNA噪聲系數，其中包括傳輸/接收（T /R）開關和外部天線
      • 符合RoHS環保標準的4mm x 4mm四方扁平無引線（QFN）-16封裝
      • 2.0V至3.7V工作電壓
      • - 40°C至+ 125° C運行溫度范圍

      應用范圍

      • 所有2.4GHz工業，科學及醫療設備（ISM）頻帶系統
      • 無線傳感器網絡
      • 無線工業系統
      • IEEE 802.15.4和ZigBee計量系統
      • IEEE 802.15.4和ZigBee網關
      • 無線消費類電子系統
      • 無線音頻系統

      參數 與其它產品相比?Zigbee

      ?
      Device Type
      Frequency (MHz)
      Flash (KB)
      RAM
      Security
      Over-the-air Upgrade
      Peripherals
      Timers - 16-bit
      Timers - 32-bit
      GPIO
      ADC
      RX Current (Lowest) (mA)
      Sleep Current (uA)
      Output Power (dBm)
      RX Sensitivity (dBm)
      Data Rate (Max) (kbps)
      Operating Temperature Range (C)
      Package Group
      Key Applications
      Technology
      CC2592 CC2590
      Range Extender ? ? Range Extender ? ?
      2400 ? ? 2400 ? ?
      N/A ? ? 0 ? ?
      N/A ? ? N/A ? ?
      N/A ? ? N/A ? ?
      No ? ? N/A ? ?
      N/A ? ? N/A ? ?
      0 ? ? 0 ? ?
      0 ? ? 0 ? ?
      0 ? ? 0 ? ?
      N/A ? ? N/A ? ?
      1.9 ? ? 1.8 ? ?
      0.1 ? ? 0.1 ? ?
      22 ? ? 14 ? ?
      Typical 3 dB improvement ? ? Typical 3 dB improvement ? ?
      500
      2000 ? ?      		 ?
      -40 to 125 ? ? -40 to 85 ? ?
      VQFN ? ? VQFN ? ?
      N/A ? ? N/A ? ?
      2.4 GHz ? ? Proprietary 2.4 GHz ? ?
