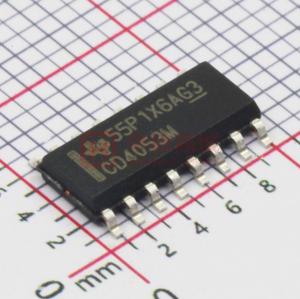

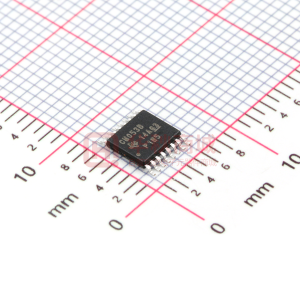

CD4053B-MIL 具有邏輯電平轉換功能的 CMOS 三路 2 通道模擬多路復用器/多路解復用器

數據： CD405xB CMOS Single 8-Channel Analog Multiplexer/Demultiplexer With Logic-Level Conversion 數據表

描述

CD405xB模擬多路復用器和解復用器是數字控制的模擬開關，具有低導通阻抗和極低的關斷漏電流。這些多路復用器電路在整個V _DD -V _SS和V _DD - V _EE電源上消耗極低的靜態功耗 - 電壓范圍，與控制信號的邏輯狀態無關。

特性

廣泛的數字和模擬信號電平
- 數字：3 V至20V
- 模擬： ≤20V_PP
低導通電阻，125Ω（典型值）超過15 V _PP V的信號輸入范圍_DD - V _EE = 18 V
高阻斷電阻，V _{DD - V _EE = 18 V}
3 V至20 V（V _DD - V _{的數字尋址信號的邏輯電平轉換SS} = 3 V至20 V）將模擬信號切換至20 V _PP（V _DD - V _EE = 20 V ）匹配開關特性，r _ON =5Ω（典型值）V _DD - V _EE = 15 V極低靜態功耗全部數字控制輸入和供電條件，V _DD時0.2μW（典型值） - V _SS = V _DD - V _{EE < /sub> = 10 V}
芯片上的二進制地址解碼
5 V，10 V和15 V參數速率ngs
100％測試20 V時的靜態電流
18 V時整個封裝溫度范圍內的最大輸入電流為1μA，18 V和25°C時為100 nA
Break-Before-Make Switching消除頻道重疊

所有商標均為其各自所有者的財產。

參數 與其它產品相比?多路復用器/多路信號分離器 (Mux/Demux)

?
Technology Family
VCC (Min) (V)
Bandwidth (Max) (MHz)
Ron (Max) (Ohms)
Ron (Typ) (Ohms)
Features
Rating
Schmitt Trigger
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
?
