CD4047B由一個帶有邏輯技術的可控非穩態多諧振蕩器組成，可通過重新觸發和外部計數選項實現正或負邊沿觸發單穩態多諧振蕩器動作。

輸入包括+ TRIGGER，-TRIGGER，ASTABLE，ASTABLE \，RETRIGGER和EXTERNAL RESET。緩沖輸出為Q \，Q和OSCILLATOR。在所有工作模式下，外部電容必須連接在C-Timing和RC-Common端子之間，并且必須在R-Timing和RC-Common端子之間連接一個外部電阻。

運行穩定由STABLE輸入的高電平或ASTABLE \輸入的低電平啟用，或兩者都啟用。 Q和Q的方波周期在此模式關閉操作中的輸出是所用外部元件的函數。 ASTABLE輸入上的“真”輸入脈沖或ASTABLE \輸入上的“補充”脈沖允許該電路用作可校準多諧振蕩器。 OSCILLATOR輸出周期將是非穩態模式下Q端子輸出的一半。但是，此輸出不能保證50％的占空比。

當-TRIGGER保持低電平時，當+ TRIGGER輸入發生正向邊沿時，CD4047B在單穩態模式下觸發。輸入脈沖可以是相對于輸出脈沖的任何持續時間。

如果需要重新觸發功能，則RETRIGGER輸入是脈沖輸入?？稍儆|發的操作模式僅限于正向邊緣。只要RETRIGGER輸入為高電平，有或沒有轉換，CD4047B就會重新觸發（參見圖34）。

外部倒計時選項可以通過將“Q”耦合到外部“N”來實現計數器并用觸發脈沖重置計數器。計數器輸出脈沖反饋到ASTABLE \輸入，其持續時間等于多諧振蕩器周期的N倍。

EXTERNAL RESET輸入的高電平確保在“ON”期間無輸出脈沖電力條件。也可以激活該輸入以終止任何時刻的輸出脈沖。對于單穩態操作，只要施加V _DD ，內部上電復位電路將在一個輸出周期（t _M ）內將Q輸出設為低電平。

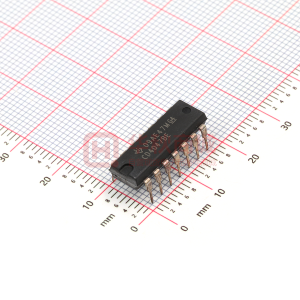

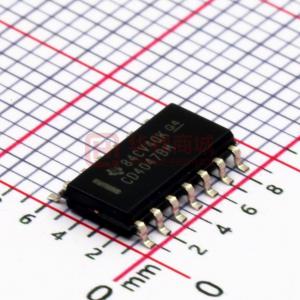

CD4047B系列類型提供14引腳密封雙列直插式陶瓷封裝（F3A后綴），14引腳雙列直插塑料封裝（E后綴），14引腳小外形封裝（M ，MT，M96和NSR后綴）和14引腳薄收縮小外形封裝（PW和PWR后綴）。
