      TPA2006D1 2.5W 單聲道免濾波 D 類音頻功率放大器

      數據：

      描述

      TPA2006D1器件是一款1.45 W高效無濾波D類音頻功率放大器，采用3 mm×3 mm VSON封裝，僅需三個外部組件。 SHUTDOWN 引腳與1.8 V邏輯GPIO完全兼容，例如用于低功耗蜂窩芯片組。

      88等功能TPA2006D1器件具有％效率，75-dB PSRR，改善的RF整流抗擾度和較小的PCB總占位面積，是蜂窩手機的理想選擇。 TPA2006D1設備具有1 ms的快速啟動時間和最小的彈出功能，是PDA應用的理想選擇。

      在手機中，耳機，揚聲器電話和旋律振鈴器均可由TPA2006D1設備驅動。 TPA2006D1器件允許獨立增益，同時對來自不同源的信號求和，并具有低36-μV本底噪聲，A加權。

      TPA2006D1器件具有短路和熱保護功能。

      < /DIV>

      特性

      • 最長電池壽命和最低熱量
        • 使用8Ω揚聲器效率：
          • 88％at 400 mW
          • 80％，100 mW
        • 2.8 mA靜態電流
        • 0.5-μA關斷電流
      • SHUTDOWN 引腳具有1.8 V兼容的閾值
      • 能夠驅動< br>8Ω揚聲器（2.5V≤V DD ≤5.5V）和4Ω揚聲器（2.5V≤V DD ≤4.2V）< /li>
      • 僅三個外部元件
        • 優化PWM輸出級消除LC
          輸出濾波器
        • 內部產生250 kHz開關
          頻率消除電容和電阻
        • 改善的PSRR（?? 75 dB）和寬電源電壓（2.5 V至5.5 V）消除了對電壓調節器的需求
        • 全差分設計降低了RF
          糾正和消除旁路電容
        • 改進的CMRR消除了兩個輸入耦合電容

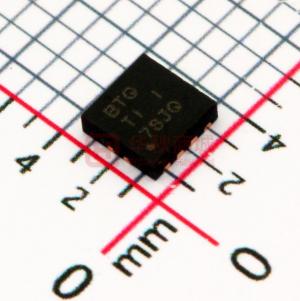

      • 節省空間的3 mm x 3 mm VSON封裝
        （DRB）

      參數 與其它產品相比?揚聲器放大器

      ?
      Audio Input Type
      Architecture
      Speaker Channels (Max)
      Power Stage Supply (Min) (V)
      Power Stage Supply (Max) (V)
      Output Power (W)
      Load (Min) (ohms)
      SNR (dB)
      THD + N @ 1 kHz (%)
      Iq (Typ) (mA)
      Control Interface
      Closed/Open Loop
      Analog Supply (V) (Min)
      Analog Supply (V) (Max)
      PSRR (dB)
      Operating Temperature Range (C)
      Rating
      TPA2006D1 TPA2005D1
      Analog Input ? ? Analog Input ? ?
      Class-D ? ? Class-D ? ?
      Mono ? ? Mono ? ?
      2.5 ? ? 2.5 ? ?
      5.5 ? ? 5.5 ? ?
      1.45 ? ? 1.4 ? ?
      8 ? ? 8 ? ?
      97 ? ? 97 ? ?
      0.19 ? ? 0.2 ? ?
      3.4 ? ? 2.8 ? ?
      Hardware ? ? Hardware ? ?
      Open ? ? Closed ? ?
      2.5 ? ? 2.5 ? ?
      5.5 ? ? 5.5 ? ?
      75 ? ? 75 ? ?
      -40 to 85 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ?

      方框圖 (1)

      技術文檔

      數據手冊（1）
