      TPS54618 2.95V 至 6V 輸入、6A 同步降壓 SWIFT? 轉換器

      數據：

      描述

      TPS54618器件是一款全功能6V，6A，同步降壓電流模式轉換器，此轉換器具有兩個MOSFET。

      < p> TPS54618通過集成MOSFET，執行電流模式控制來減少外部組件數量，啟用高達2MHz的開關頻率來減小電感器尺寸，并且借助一個小型3mm x 3mm耐熱增強型QFN封裝來大大降低IC封裝尺寸，從而實現小型設計。

      TPS54618在溫度范圍內為多種負載提供一個精度±1％電壓基準（VREF）的準確調節。

      通過集成的12mΩMOSFET和典型值為515μA的電源電流，效率得以大幅提升。通過使用使能引腳進入關斷模式，關斷電流被減少至5.5μA。

      欠壓閉鎖被內部設定在2.6V上，但是可通過一個使能引腳上的電阻器網絡來編輯閥值，以增加此電壓值。一個開漏電源正常信號表示輸出處于其標稱電壓值的93％至107％之內。

      頻率折返和熱關斷功能負責在過流情況下保護器件。

      此TPS54618由SwitcherPro軟件工具提供技術支持，此軟件工具可從http： //www.ti.com/switcherpro網站內獲得。

      要獲得更多SWIFT TM 文檔，請?jiān)L問TI網站http://www.ti.com/swift 。

      特性

      • 2個12mΩ（典型值）金屬氧化物半導體場效應應晶體管（MOSFET），用于在6A負載時獲得高效率
      • 300kHz至2MHz開關頻率
      • 溫度范圍內（-40°C至150°C）0.8V±1％電壓基準
      • 同步至外部時鐘
        • li>
      • 可調緩啟動和定序
      • 欠壓（UV）和過壓（OV）電源正常輸出
      • -40°C至150°C的工作結溫范圍

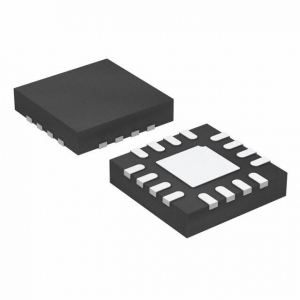

      • 耐熱增強型3mm x 3mm 16引腳四方扁平無引線（QFN）封裝
      • 與TPS54418引腳兼容
      • 應用
        • 低壓，高密度電源系統
        • 針對高性能數字信號處理器（DSP），現場可編程門陣列（FPGA），特定用途集成電路（ASIC）和微處理器的負載點穩壓
        • 寬帶，網絡互聯及光纖通信基礎設施

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS54618
      2.95 ? ?
      6 ? ?
      0.8 ? ?
      4.5 ? ?
      6 ? ?
      1 ? ?
      200 ? ?
      2000 ? ?
      0.25 ? ?
      Enable
      Frequency Synchronization
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking
      UVLO Adjustable ? ?
      Current Mode ? ?
      98 ? ?
      -40 to 150 ? ?
      Catalog ? ?
      WQFN ? ?
