LM2733 具有 40V 內部 FET 開關（采用 SOT-23 封裝）的 0.6/1.6 MHz 升壓轉換器

描述

LM2733開關穩壓器是電流模式升壓轉換器，工作固定頻率為1.6 MHz（?? X ??選項）和600 kHz（?? Y？？\ x9Doption）。

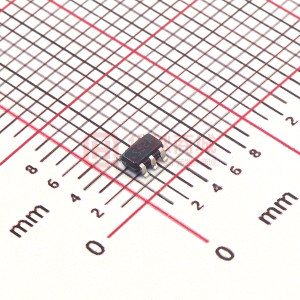

使用SOT-23封裝，通過內部1-A開關的最小功率損耗，以及使用小型電感器和電容器，可實現業界最高的功率密度。 40 V內部開關使這些解決方案非常適合升壓至16 V或更高的電壓。

這些器件具有邏輯電平關斷引腳，可用于降低靜態電流并延長電池壽命。 /p>

通過逐周期電流限制和熱關斷提供保護。內部補償簡化了設計并減少了元件數量。

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Switch Current Limit (Typ) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

LM2733	LM2621	LM2623	LM2731	LM27313	LM2735	LM2735-Q1	TLV61046A	TPS61040	TPS61087	TPS61170
2.7 ? ?	1.2 ? ?	0.8 ? ?	2.7 ? ?	2.7 ? ?	2.7 ? ?	2.7 ? ?	1.8 ? ?	1.8 ? ?	2.5 ? ?	3 ? ?
14 ? ?	14 ? ?	14 ? ?	14 ? ?	14 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	6 ? ?	6 ? ?	18 ? ?
3 ? ?	1.24 ? ?	1.24 ? ?	1.23 ? ?	4 ? ?	3 ? ?	3 ? ?	3.3 ? ?	1.8 ? ?	3 ? ?	3 ? ?
40 ? ?	14 ? ?	14 ? ?	22 ? ?	28 ? ?	24 ? ?	24 ? ?	28 ? ?	28 ? ?	18.5 ? ?	38 ? ?
1.5 ? ?	2.85 ? ?	2.85 ? ?	1.5 ? ?	1.25 ? ?	2.25 ? ?	2.25 ? ?	0.9 ? ?	0.4 ? ?	4 ? ?	1.2 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	?	1 ? ?	1 ? ?
400 ? ?	?	300 ? ?	?	1150 ? ?	?	?	850 ? ?	?	900 ? ?	1000 ? ?
1850 ? ?	2000 ? ?	2000 ? ?	?	1900 ? ?	?	?	1250 ? ?	1000 ? ?	1500 ? ?	1200 ? ?
1.1 ? ?	0.08 ? ?	0.08 ? ?	2 ? ?	2.1 ? ?	7 ? ?	7 ? ?	0.11 ? ?	0.028 ? ?	0.075 ? ?	2.3 ? ?
Enable Light Load Efficiency ? ?	Enable ? ?	Enable ? ?	?	Enable Light Load Efficiency ? ?	Enable ? ?	Enable ? ?	Enable Light Load Efficiency Load Disconnect ? ?	Enable ? ?	Enable Power Good ? ?	Enable Light Load Efficiency ? ?
96 ? ?	?	90 ? ?	?	88 ? ?	?	?	?	88 ? ?	90 ? ?	93 ? ?
-40 to 125 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
SOT-23 ? ?	VSSOP ? ?	VSSOP WSON ? ?	SOT-23 ? ?	SOT-23 ? ?	MSOP-PowerPAD SOT-23 WSON ? ?	SOT-23 WSON ? ?	SOT-23 ? ?	SOT-23 SOT-23-THIN WSON ? ?	VSON WSON ? ?	WSON ? ?
