LM2611 1.4MHz Cuk 轉換器

數據： LM2611 1.4-MHz Cuk Converter 數據表

描述

LM2611是一款電流模式，PWM反相開關穩壓器。它采用2.7 V至4 V電源供電，能夠產生高達＆ndash（36 V _IN（MAX））的穩壓負輸出電壓。 LM2611采用輸入和輸出電感，可在輸入和輸出上實現低電壓紋波和RMS電流。開關頻率為1.4 MHz，電感器和輸出電容器體積小，成本低。通過使用低R _DS（ON） FET實現高效率。

LM2611具有關斷引腳，可在不需要降低器件時激活該引腳Iq并節省電池壽命。負反饋（NFB）引腳僅使用兩個電阻即可提供設置輸出電壓的簡單方法。逐周期電流限制和內部補償進一步簡化了LM2611的使用。

LM2611采用小型5引腳SOT-23封裝，有兩個等級。 A級電流限制為1.2A，R _DS（ON）為0.5Ω，B級電流限制為0.9A，R _{DS（ON）為0.7Ω}。

特性

1.4 MHz開關頻率
低R _DS（ON） DMOS FET
1-mVp-p輸出紋波
-5 V，300 mA，5 V輸入
比電荷泵更好的調節
使用微型電容器和電感器
寬輸入范圍：2.7 V至14 V
低關斷電流：<1μA

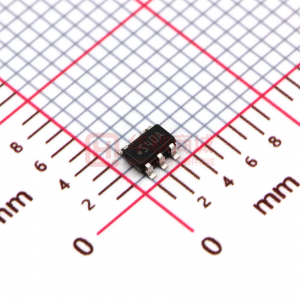

5引腳SOT-23封裝

參數 與其它產品相比?降壓/升壓、反相或分離軌轉換器（集成式開關）

?
Topology
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Switch Current Limit (Typ) (A)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Operating Temperature Range (C)
Rating
Package Group
?
