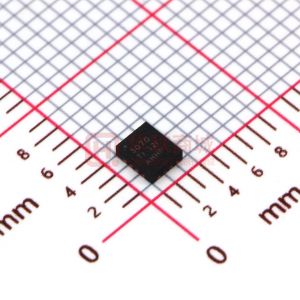

      TPS63070 高輸入電壓降壓-升壓轉換器

      數據：

      描述

      TPS6307x是一款具有低靜態電流的高效降壓 - 升壓轉換器，適用于那些輸入電壓可能高于或低于輸出電壓的應用。在升壓或降壓模式下，輸出電流可高達2A。此降壓 - 升壓轉換器基于一個固定頻率，脈寬調制（PWM）控制器，此控制器通過使用同步整流來獲得最高效率。在低負載電流情況下，此轉換器進入省電模式以在寬負載電流范圍內保持高效率。轉換器可被禁用以大大減少電池消耗。在關斷期間，負載從電池上斷開。此器件采用2.5mm x 3mm QFN封裝。

      特性

      • 輸入電壓范圍：2.0V至16V
      • 輸出電壓范圍：2.5V至9V
      • 效率高達95％
      • 脈寬調制（PWM）模式下的直流精度為+/- 1％
      • 脈頻調制（PFM）模式下的直流精度為+3 ％/- 1％
      • 降壓模式下的輸出電流為2A
      • 升壓模式下的輸出電流為2A
        （VIN = 4V; Vout = 5V）< /li>
      • 精密使能輸入可實現
        • 用戶定義的欠壓閉鎖
        • 準確排序
      • 在降壓力和升壓模式之間實現自動轉換
      • 器件靜態電流典型值：50μA
      • 固定和可調輸出電壓選項
      • 用于改進低輸出功率時效率的省電模式
      • 2.4MHz強制固定運行頻率和同步選項
      • 電源正常輸出
      • 可通過VSEL輕松更改輸出電壓
      • 關機期間負載斷開
      • 過溫保護
      • 輸入/輸出過壓保護
      • 采用四方扁平無引線（QFN）封裝
        • li>

      應用

      • 雙節鋰離子應用
      • 工業計量設備
      • 數碼相機（DSC）和便攜式攝像機
      • 筆記本電腦
      • 超便攜移動個人計算機和移動互聯網器件
      • 個人醫療產品

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓/升壓、反相或分離軌轉換器（集成式開關）

      ?
      Topology
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Switch Current Limit (Typ) (A)
      Duty Cycle (Max) (%)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Iout (Max) (A)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS63070 TPS630701 TPS63000 TPS63000-Q1 TPS63010 TPS63020 TPS63020-Q1 TPS630250 TPS63030 TPS63036 TPS63050
      Buck/Boost ? ? Buck/Boost ? ? Buck/Boost ? ? Buck/Boost ? ? Buck/Boost ? ? Buck/Boost ? ? Buck/Boost ? ? Buck/Boost ? ? Buck/Boost ? ? Buck/Boost ? ? Buck/Boost ? ?
      2 ? ? 2 ? ? 1.8 ? ? 1.8 ? ? 2 ? ? 1.8 ? ? 1.8 ? ? 2.3 ? ? 1.8 ? ? 1.8 ? ? 2.5 ? ?
      16 ? ? 16 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ?
      2.5 ? ? 5 ? ? 1.2 ? ? 1.2 ? ? 1.2 ? ? 1.2 ? ? 1.2 ? ? 2.3 ? ? 1.2 ? ? 1.2 ? ? 2.5 ? ?
      9 ? ? 5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 3.6 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ?
      3.6 ? ? 3.6 ? ? 1.8 ? ? 1.8 ? ? 2.2 ? ? 4 ? ? 4 ? ? 4.5 ? ? 1 ? ? 1 ? ? 1 ? ?
      100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ?
      2100 ? ? 2100 ? ? 1250 ? ? 1250 ? ? 2200 ? ? 2200 ? ? 2200 ? ? 2500 ? ? 2200 ? ? 2200 ? ? 2500 ? ?
      2800 ? ? 2800 ? ? 1500 ? ? 1500 ? ? 2400 ? ? 2600 ? ? 2600 ? ? 2500 ? ? 2600 ? ? 2600 ? ? 2500 ? ?
      0.05 ? ? 0.05 ? ? 0.04 ? ? 0.04 ? ? 0.04 ? ? 0.05 ? ? 0.05 ? ? 0.035 ? ? 0.025 ? ? 0.025 ? ? 0.045 ? ?
      Dynamic Voltage Scaling
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Load Disconnect
      Output Discharge
      Power Good
      Synchronous Rectification
      UVLO Fixed
      Voltage Margining ? ?      		 Dynamic Voltage Scaling
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Load Disconnect
      Output Discharge
      Power Good
      Synchronous Rectification
      UVLO Fixed
      Voltage Margining ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Load Disconnect
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Load Disconnect
      Synchronous Rectification
      UVLO Fixed ? ?      		 Dynamic Voltage Scaling
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Load Disconnect
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Load Disconnect
      Power Good
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Load Disconnect
      Power Good
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Light Load Efficiency
      Load Disconnect
      Output Discharge
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Load Disconnect
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Load Disconnect
      Synchronous Rectification
      UVLO Fixed ? ?      		 Adjustable Current Limit
      Enable
      Light Load Efficiency
      Load Disconnect
      Power Good
      Synchronous Rectification
      UVLO Fixed ? ?
      2 ? ? ? 0.8 ? ? 0.8 ? ? 0.8 ? ? 2 ? ? 2 ? ? 2 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Automotive ? ? Catalog ? ? Catalog ? ? Automotive ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      VQFN-HR ? ? VQFN-HR ? ? VSON ? ? VSON ? ? DSBGA ? ? VSON ? ? VSON ? ? DSBGA
      VQFN-HR ? ?      		 SON ? ? DSBGA ? ? DSBGA
      VQFN-HR ? ?
