      TS5USBC41 具有 20V/24V OVP 功能的雙路 2:1 USB 2.0 多路復用器/多路信號分離器或單端交叉點開關

      數據：

      描述

      TS5USBC41是一款雙向低功耗雙端口高速USB 2.0模擬開關，具有針對USB Type-C?系統的集成保護功能。該器件配置為雙路2：1或1：2開關，并經過了優化，能夠應對USB Type-C?系統中的USB 2.0 D +/-線路。

      TS5USBC41在I /O引腳上的保護功能可承受高達16V（TS5USBC410）或20V（TS5USBC412）的電壓，并配備自動關閉電路來保護開關后面的系統組件。

      TS5USBC41采用小型12引腳DSBGA封裝，使其成為移動應用和空間受限型應用。

      特性

      • 電源范圍：2.3V至5.5V
      • 差分2：1或1：2開關/多路復用器或靈活的雙路單端交叉開關
      • 在公共引腳上提供0V至16V（TS5USBC410）和20V（TS5USBC412）過壓保護（OVP）功能
      • V < sub> CC = 0V時具有斷電保護
      • 較低的R ON （最大值為9Ω）
      • 典型帶寬為1.1 GHz（TS5USBC410）和1.2GHz（TS5USBC412）
      • 典型的C ON 為4.5pF
      • 低功耗禁用模式
      • 1.8V兼容型邏輯輸入
      • ESD保護性能超出JESD 22標準
        • 2000V人體放電模型（HBM）
      • TS5USBC410和TS5USBC412：0°C至70°C的標準溫度范圍
      • TS5USBC410I和TS5USBC412I：-40°C至85°C的工業溫度范圍
      • 小型DSBGA封裝

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?USB 重定時器、轉接驅動器和 USB/MHL 開關

      ?
      Device Type
      Number of Channels (#)
      Configuration
      VCC (Min) (V)
      VCC (Max) (V)
      Ron (Typ) (Ohms)
      Input/Ouput Voltage (Min) (V)
      Input/Ouput Voltage (Max) (V)
      ICC (Max) (uA)
      Bandwidth (MHz)
      ESD HBM (Typ) (kV)
      Features
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      TS5USBC41 TS3USB3000 TS3USB3031 TS3USB3200 TS5USBC400 TS5USBC402
      ? USB/MHL Switch ? ? USB/MHL Switch ? ? USB/MHL Switch ? ? USB/MHL Switch ? ? USB/MHL Switch ? ?
      2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ?
      Dual 2:1 ? ? 2:1 SPDT ? ? 3:1 ? ? 2:1 SPDT ? ? Dual 2:1 ? ? Dual 2:1 ? ?
      2.3 ? ? 2.7 ? ? 2.5 ? ? 2.7 ? ? 2.3 ? ? 2.3 ? ?
      5.5 ? ? 4.3 ? ? 4.3 ? ? 4.3 ? ? 5.5 ? ? 5.5 ? ?
      5.6 ? ? 4.6 ? ? 4.5 ? ? 4.6 ? ? 5.6 ? ? 5.6 ? ?
      0 ? ? 0 ? ? 0 ? ? 0 ? ? 0 ? ? 0 ? ?
      18 ? ? 3.6 ? ? 3.6 ? ? 3.6 ? ? 18 ? ? 20 ? ?
      22 ? ? 50 ? ? 40 ? ? 70 ? ? 100 ? ? 100 ? ?
      1200 ? ? 6100 ? ? 6500 ? ? 5500 ? ? 1200 ? ? 1200 ? ?
      2 ? ? 3.5 ? ? 2 ? ? 3.5 ? ? 2 ? ? 2 ? ?
      20V Over Voltage Protection
      Very low power consumption ? ?      		 USB 2.0
      Mobile High-Definition Link (MHL)
      Over-Voltage Tolerance (OVT)
      Current Leakage Protection
      Logic Controlled (Output Enabled) ? ?      		 USB 2.0
      Mobile High-Definition Link (MHL)
      Over-Voltage Tolerance (OVT)
      Current Leakage Protection
      Logic Controlled (Output Enabled) ? ?      		 USB 2.0
      Mobile High-Definition Link (MHL)
      Over-Voltage Tolerance (OVT)
      Current Leakage Protection
      Flexible Power Control
      Logic Controlled (Output Enabled) ? ?      		 16V Over Voltage Protection ? ? 20V Over Voltage Protection ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      -40 to 85
      0 to 70 ? ?      		 -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85
      0 to 70 ? ?      		 -40 to 85
      0 to 70 ? ?
      DSBGA ? ? UQFN ? ? WQFN ? ? UQFN ? ? DSBGA ? ? DSBGA ? ?
      See datasheet (DSBGA) ? ? 10UQFN: 3 mm2: 2 x 1.5(UQFN) ? ? 12WQFN: 3 mm2: 1.8 x 1.8(WQFN) ? ? 16UQFN: 5 mm2: 1.8 x 2.6(UQFN) ? ? See datasheet (DSBGA) ? ? See datasheet (DSBGA) ? ?
      12DSBGA ? ? 10UQFN ? ? 12WQFN ? ? 16UQFN ? ? 12DSBGA ? ? 12DSBGA ? ?

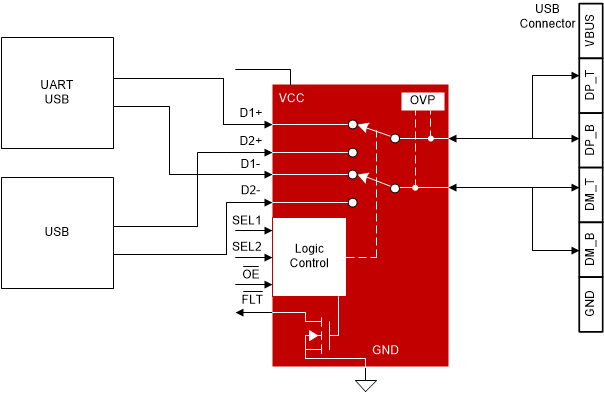

      方框圖 (1)
