      DP83822I 低功耗耐用型 10/100 以太網物理層收發器

      數據：

      描述

      DP83822是一款低功耗單端口10 /100Mbps以太網PHY。它提供通過標準雙絞線電纜發送和接收數據或者連接到外部光纖收發器所需的所有物理層功能。此外，DP83822還可通過標準MII，RMII或RGMII接口靈活地連接到MAC。

      為了便于使用，DP83822提供了集成電纜診斷工具，內置自檢和環回功能。它能夠憑借自身的快速下行鏈路時序和強制模式下的自動MDIX功能支持多條工業總線。

      DP83822提供了一種創新型可靠方案來降低功能耗，具體將通過EEE，WoL和其他可編程節能模式來實現。

      DP83822是一個功能豐富的引腳到引腳可升級的選項，適用于TLK105，TLK106，TLK105L和TLK106L 10 /100 Mbps以太網PHY。

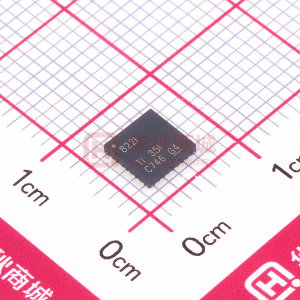

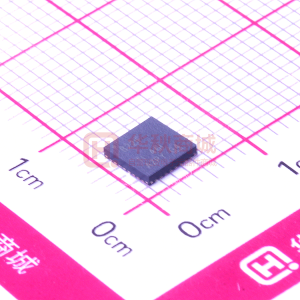

      DP83822采用32引腳5.00mm×5.00mm VQFN封裝。

      特性

      • 符合IEEE 802.3u標準：100BASE-FX，100BASE-TX和10BASE-Te
      • MII /RMII /RGMII MAC接口
      • 低功耗單電源選項：
        • 1.8V AVD＆lt; 120mW
        • 3.3V AVD＆lt; 220mW
      • ±16kV人體模型（HBM）靜電放電（ESD）保護
      • ±8kV IEC 61000-4-2 ESD保護
      • IEEE1588時間偏幀檢測
      • 快速下行鏈路時序
      • 在強制模式下自動交叉
      • 工作溫度：-40°C至+ 125°C
      • I /O電壓：3.3V，2.5V和1.8V
      • 節能特性
        • 節能以太網（EEE）IEEE 802.3az
        • WoL（LAN喚醒）支持，具有魔術包檢測功能
        • 可編程節能模式
      • 電纜診斷
        • < li> BIST（內置自檢）
      • 管理數據時鐘（MDC）/管理數據輸入輸出（MDIO）接口

      所有商標均為他們各自的主人。

      參數 與其它產品相比?以太網 PHY

      ?
      Function
      Port Count
      Datarate (Mbps)
      Interface
      Supply Voltage (Volt)
      Cable Length (m)
      JTAG1149.1
      Features
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      DP83822I DP83822H DP83822HF DP83822IF
      PHY ? ? PHY ? ? PHY ? ? PHY ? ?
      Single ? ? Single ? ? Single ? ? Single ? ?
      10/100 ? ? 10/100 ? ? 10/100 ? ? 10/100 ? ?
      MII
      RMII
      RGMII ? ?      		 MII
      RMII
      RGMII ? ?      		 MII
      RMII
      RGMII ? ?      		 MII
      RMII
      RGMII ? ?
      1.8
      2.5
      3.3 ? ?      		 1.8
      2.5
      3.3 ? ?      		 1.8
      2.5
      3.3 ? ?      		 1.8
      2.5
      3.3 ? ?
      150 ? ? 150 ? ? 150 ? ? 150 ? ?
      No ? ? No ? ? No ? ? No ? ?
      Single Supply
      WoL
      EEE
      Cable Diagnostics
      50MHz Clock Out ? ?      		 Single Supply
      WoL
      EEE
      Cable Diagnostics
      50MHz Clock Out ? ?      		 Single Supply
      WoL
      EEE
      Cable Diagnostics
      50MHz Clock Out
      Fiber ? ?      		 Single Supply
      WoL
      EEE
      Cable Diagnostics
      50MHz Clock Out
      Fiber ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      -40 to 85 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 85 ? ?
      VQFN ? ? VQFN ? ? VQFN ? ? VQFN ? ?
      32VQFN: 25 mm2: 5 x 5(VQFN) ? ? 32VQFN: 25 mm2: 5 x 5(VQFN) ? ? 32VQFN: 25 mm2: 5 x 5(VQFN) ? ? 32VQFN: 25 mm2: 5 x 5(VQFN) ? ?
      32VQFN ? ? 32VQFN ? ? 32VQFN ? ? 32VQFN ? ?

      方框圖 (1)
