【國產替代】SS8813T替代DRV8813PW - 48V/2.5A兩通道H橋驅動芯片 適用于稅控打印、工業設備、舞臺燈光等

型號： SS8813T-兩通道H橋驅動芯片
品牌： Leadpoweric(深圳率能半導體有限公司)

--- 產品參數 ---

  • 工作溫度 ℃
  • 封裝
  • 電動機類型
  • 最大工作電源電壓 V

--- 產品詳情 ---

SS8813T-兩通道H橋驅動芯片

SS8813為打印機和其它電機一體化應用提供一種雙通道集成電機驅動方案。SS8813有兩路H橋驅動，每個H橋可提供最大滿量程電流2.5A和均方根電流1.75A(在24V和Ta = 25°C適當散熱條件下)，可驅動兩個刷式直流電機，或者一個雙極步進電機，或者螺線管或者其它感性負載。雙極步進電機可以以整步、2細分、4細分運行，或者用軟件實現高細分。 SS8813的每一個H橋的功率輸出模塊由N型功率MOSFET組成。每個H橋包含整流電路和限流電路。簡單的并行數字控制接口，衰減模式可選擇為快衰減，慢衰減和混合衰減。 SS8813提供了一種低功耗睡眠模式來關斷內部電路，以達到非常低的靜態電流。這種睡眠模式通過設置nSLEEP引腳來實現。內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個故障輸出管腳nFAULT引腳。 SS8813提供一種帶有裸露焊盤的ETSSOP28封裝，能有效改善散熱性能，且是無鉛產品，引腳框架采用100％無鉛電鍍。

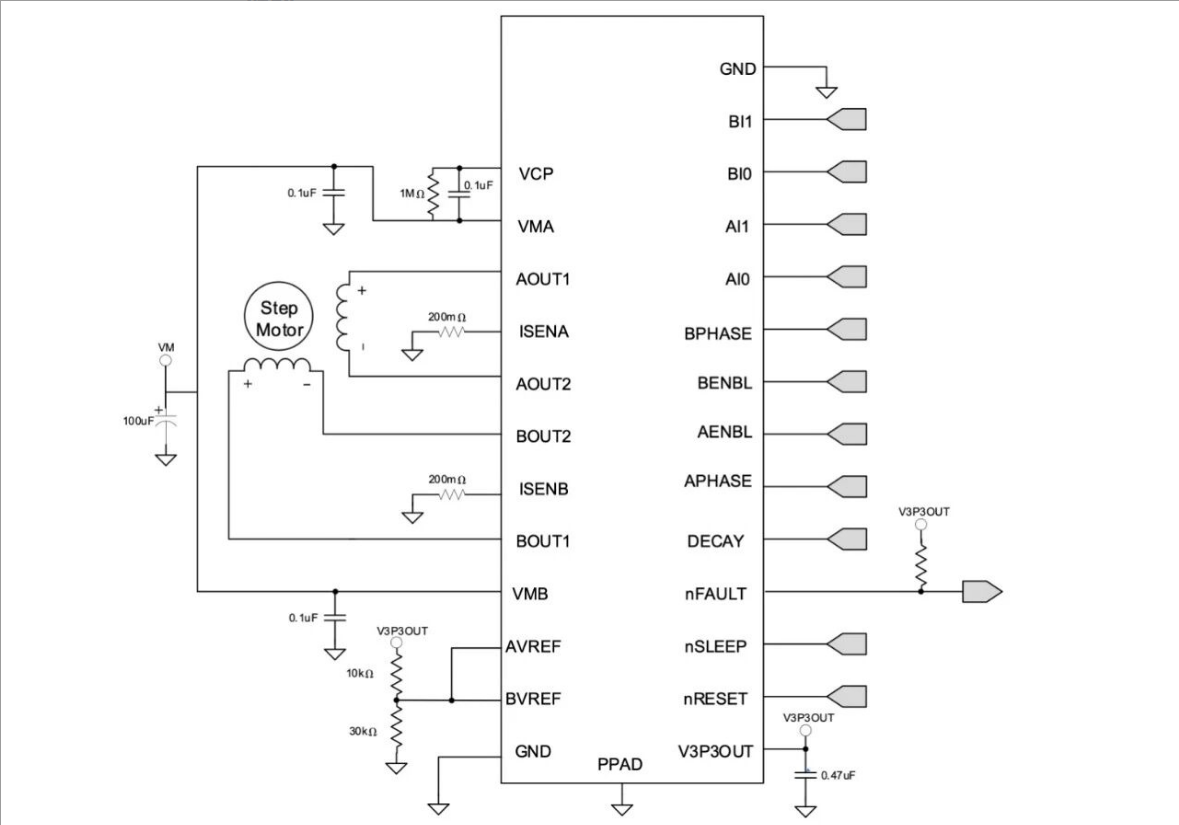

典型應用圖

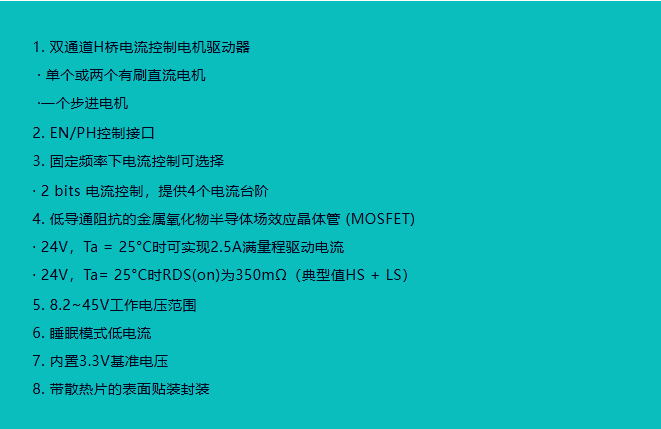

功能特色

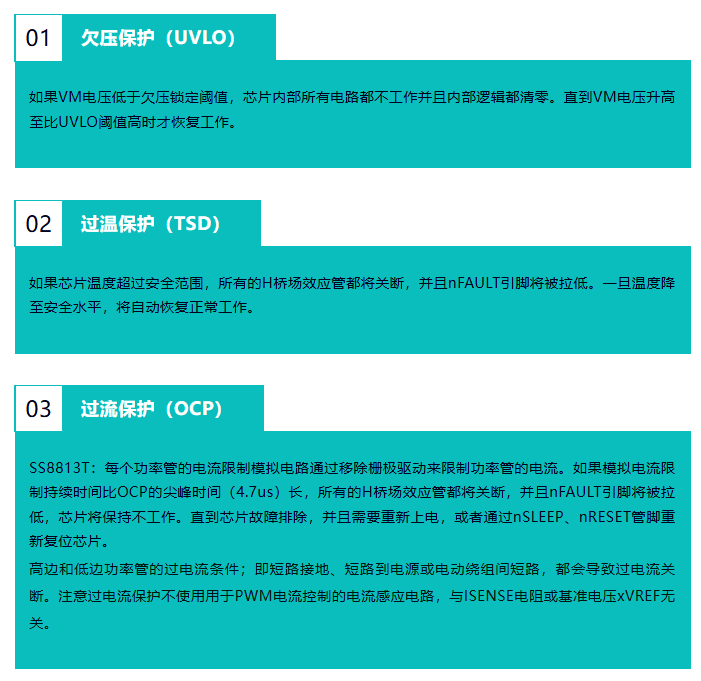

保護機制

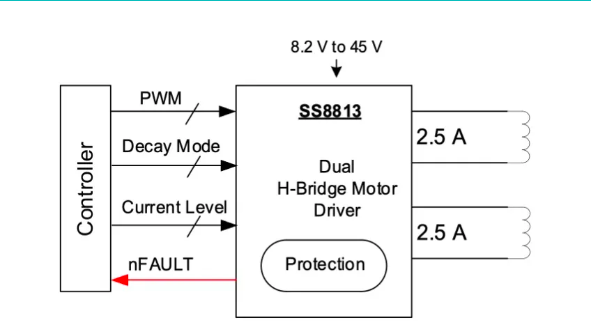

框圖

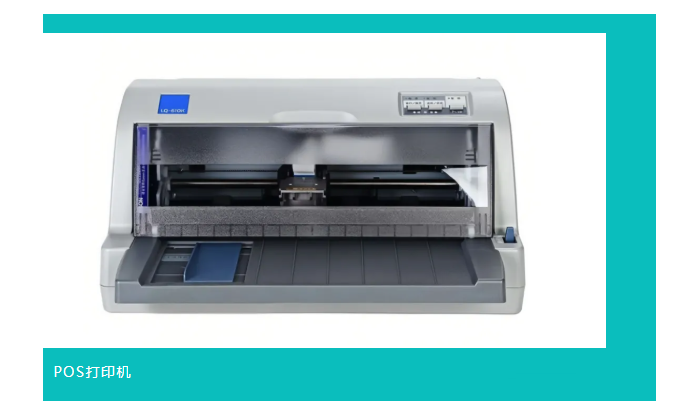

應用實例
