全鋁家具全自動鋁板激光焊接機 深度介紹

這是一套集成了自動上下料、智能識別、激光焊接、在線檢測與物流轉運的完整生產單元。其目標不僅是完成焊接，更是實現從毛坯到成品焊縫的 “無人化”連續、穩定、高質量生產，是大規模定制和智能制造的核心裝備。

一、 核心理念與核心價值

理念：以“工件不動，光/機頭智能移動”或“機器人協同”為基礎，通過軟件和傳感器將各個環節無縫銜接，實現 “一鍵啟動，全程自動”。

核心價值：

極致效率：24小時不間斷生產，生產節拍固定，大幅提升產能。

超一致性：完全排除人工因素，確保每一件產品的焊縫質量、外觀完全一致。

降低綜合成本：雖然初期投資高，但長期看，節省大量人工、培訓、管理成本，并減少返工和廢品率。

數據化與可追溯：所有焊接參數、過程數據均可記錄、追溯，為工藝優化和質量管控提供數據支撐。

二、 系統核心構成模塊

一個完整的全自動系統遠超一臺焊接主機，它是一個高度集成的“工作站”或“生產線”。

1. 自動化物流與定位系統

上料單元：通常采用機器人+視覺引導或定制化料倉/輸送線，自動抓取待焊鋁型材或組件。

高精度定位與夾緊夾具：采用伺服電機驅動+氣/液動壓緊的仿形夾具。具備多車型/多工件快速切換功能（通過程序調用不同夾緊方案），滿足柔性生產需求。這是保證自動焊接精度的基石。

下料與流轉單元：焊接完成后，自動松開夾具，由機器人或輸送線將工件移至下一工序（如打磨、拋光、清洗）。

2. 智能激光焊接執行系統

高功率光纖激光器：功率范圍通常在2000W-6000W，以適應更快的焊接速度和更厚的材料組合。

高端智能焊接頭：必配擺動焊接頭（Wobble Head） 和同軸視覺系統。

擺動功能：通過高頻微擺，應對鋁板裝配間隙，形成寬而美的焊縫，抑制氣孔。

同軸視覺/激光傳感：實時掃描焊縫，在焊接前識別工件位置和坡口，自動生成/修正焊接路徑；在焊接中實時監測熔池，自動調節功率和焦點，實現自適應焊接。

多軸聯動運動系統：

方案A（高動態龍門式）：超高精度和速度，適合大幅面、復雜平面軌跡。

方案B（機器人+外部軸）：六軸機器人安裝在直線導軌（地軌）上，工作范圍極大，靈活性極高，適合三維立體框架焊接。這是目前全鋁家具異形件自動焊接的主流方案。

3. 中央集成控制系統（大腦）

工業級PLC+工控機：作為總控中心，協調機器人、激光器、焊接頭、夾具、物流等所有單元。

MES/生產管理軟件接口：接收上層系統的生產訂單（如柜體編號、尺寸、工藝要求），自動調用對應的焊接程序和夾具方案，實現訂單化自動生產。

人機交互界面（HMI）：大尺寸觸摸屏，顯示3D模擬畫面、實時狀態、產量、故障報警等信息，操作簡潔。

4. 全過程質量保障系統

焊前監測：視覺系統檢查工件是否放置到位、有無嚴重缺陷。

焊中監控：使用熔深監測（PWM） 或等離子體監測（PBM） 傳感器，實時判斷焊接過程是否穩定，發現異?？杉磿r報警或補償。

焊后檢測（可選）：集成線激光掃描儀，對焊縫進行3D輪廓掃描，自動檢測焊縫的余高、凹陷、咬邊等尺寸是否合格。

5. 關鍵輔助系統

高效除塵系統：大功率中央除塵，保證焊接區域清晰，保護光學鏡片和傳感器。

精密保護氣系統：多路氣體（Ar/He）控制，確保保護效果。

安全防護系統：全封閉防護房、光柵、聯鎖門、急停按鈕，符合最高安全標準。

三、 典型工作流程（以柜體框架焊接為例）

訂單下達：MES系統發送一個柜體框架的生產指令至焊接工作站。

自動上料與定位：機器人從物料架抓取四根型材，放置到專用夾具上；夾具伺服驅動定位并氣動壓緊。

智能識別與路徑規劃：焊接頭上的相機對工件進行拍照，識別實際位置，并自動生成/微調四個角部的焊接路徑。

自適應焊接：機器人引導焊頭運動，在焊接每個角時，根據實時掃描的間隙和位置信息，動態調整擺動幅度、功率和速度，完成高質量焊接。

自動下料：夾具松開，機器人將焊好的框架取出，放置到成品輸送線上。

數據記錄與上報：本工件所有焊接參數、監測數據被記錄，生產完成信號上報至MES系統。整個過程無需人工干預。

四、 選購與應用考量

投資回報率（ROI）分析：適用于大批量、多批次、高要求的生產場景。需計算其對產能、人力、品質提升帶來的長期價值。

工藝Know-How是核心：供應商必須提供經過驗證的、針對全鋁家具各種接縫的完整焊接工藝包（特別是針對鋁合金的防氣孔、防裂紋工藝）。

柔性與兼容性：設備能否快速適應產品換型（夾具和程序切換是否便捷），是衡量其自動化水平的關鍵。

供應商綜合能力：選擇具有機械設計、自動化集成、激光工藝、軟件開發綜合能力的供應商，而非單純的設備組裝商。售后服務和遠程支持能力至關重要。

總結來說，全鋁家具全自動激光焊接機已不再是單一設備，而是一個基于激光技術的智能化“無人化焊接車間”。它代表了行業向工業4.0邁進的方向，是頭部企業建立規模化、高品質、可定制化生產壁壘的核心武器。

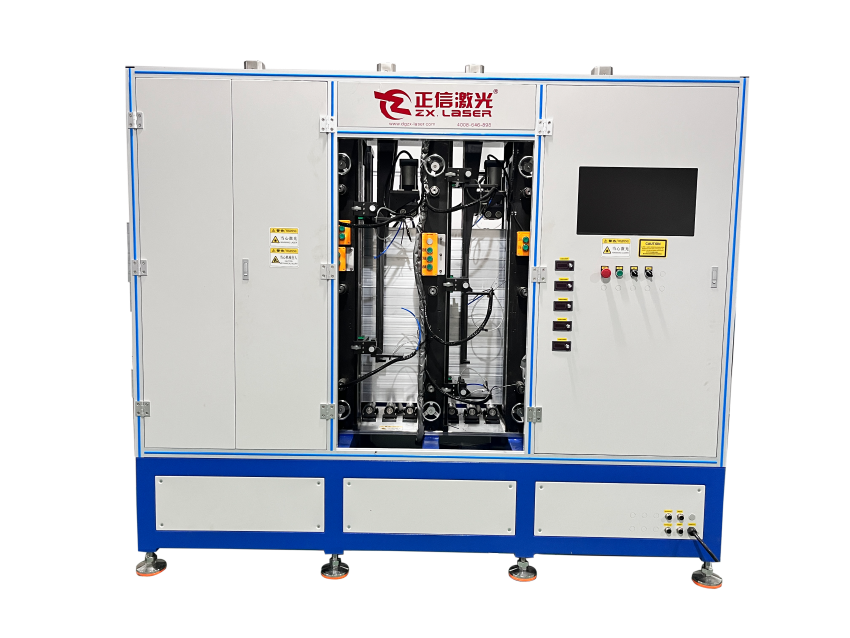

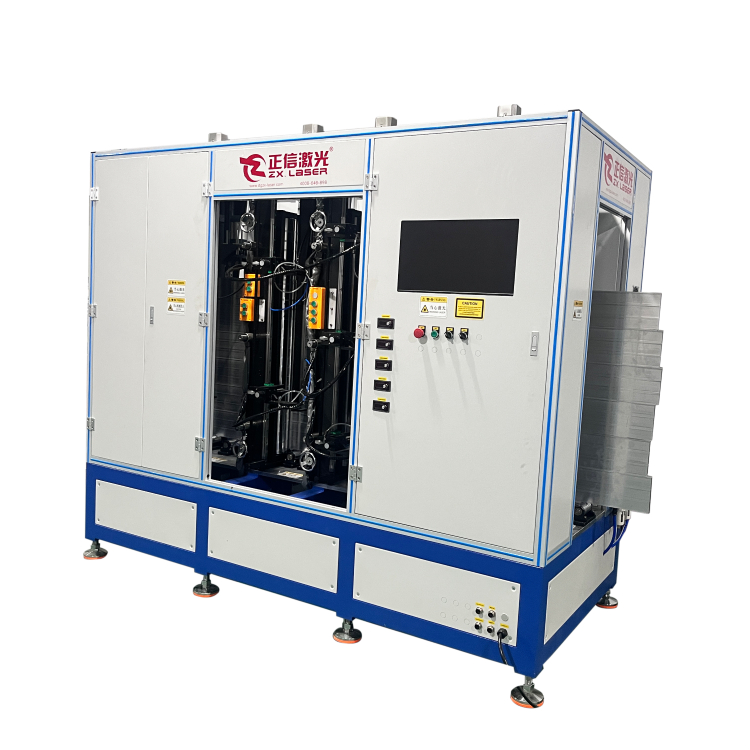

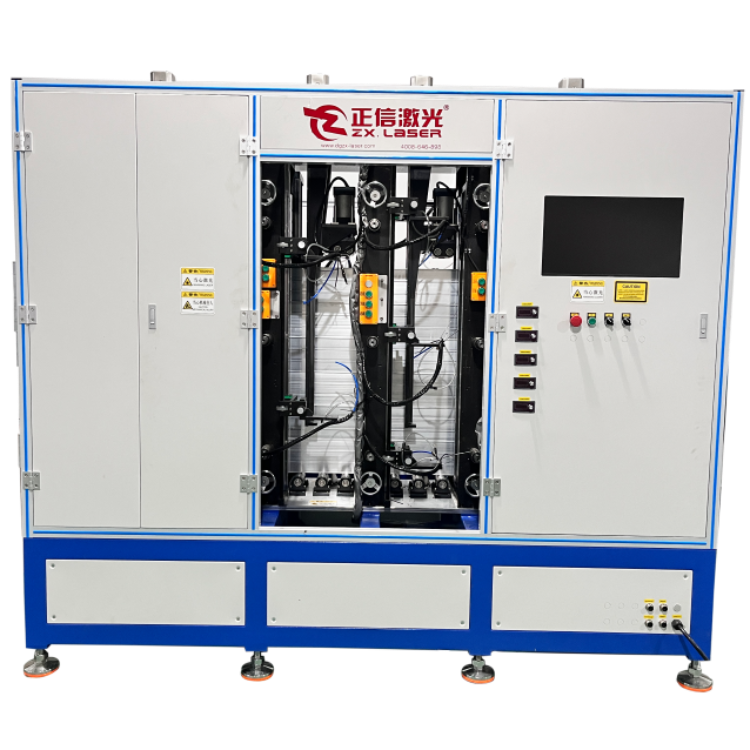

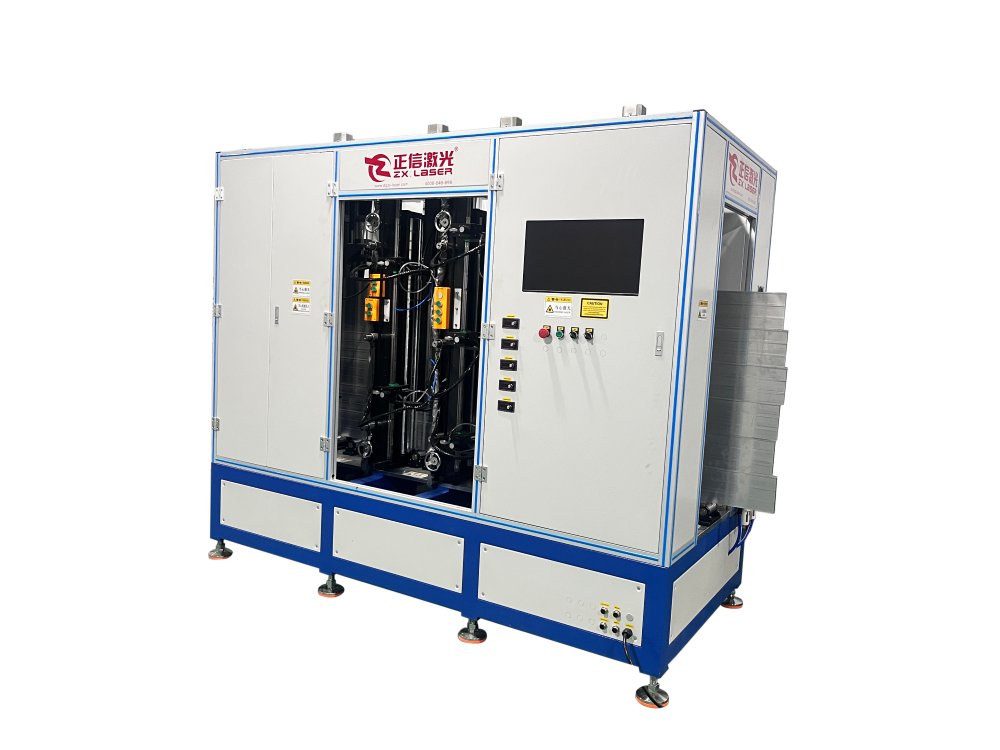

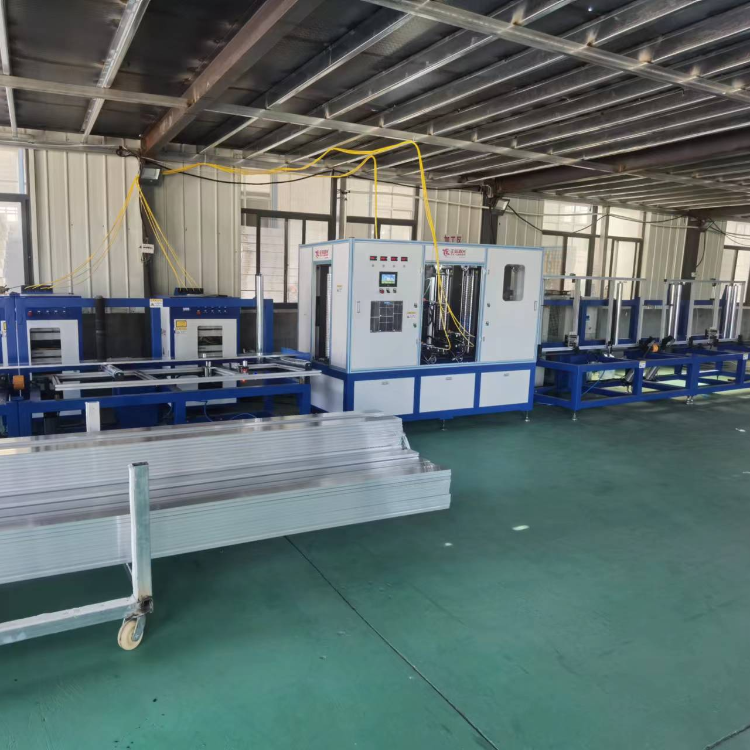

產品展示：

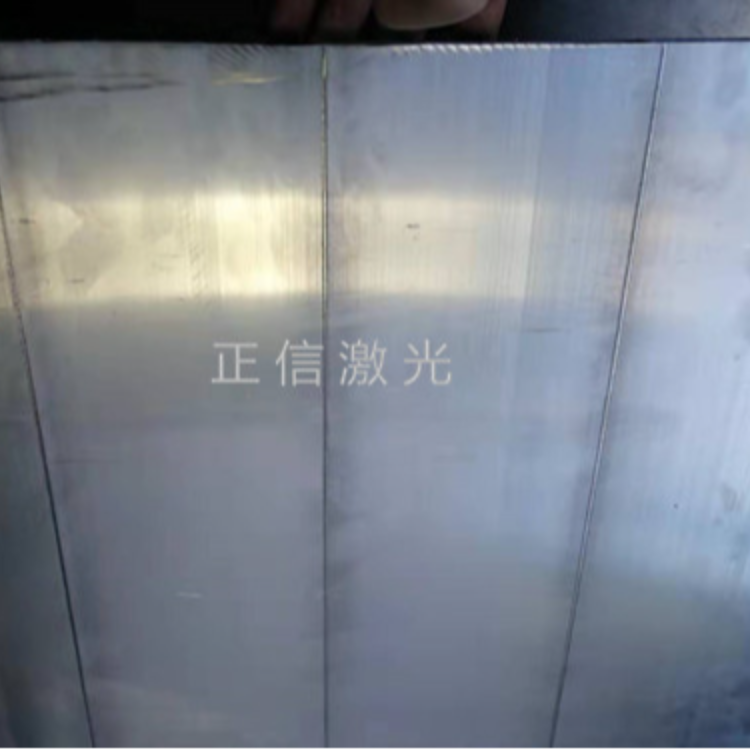

樣品展示：
